旋削チップの選定方法

[2023/10/26公開]

Question

旋削チップの選定方法を教えて

ホルダに合った旋削チップを探していますが、旋削チップの型番に□□や＊＊などが記載されていて、型番がわかりません。旋削チップの選定方法を教えてもらえますか？

Answer

チップ形状とブレーカタイプ、チップの材種を特定して選定します

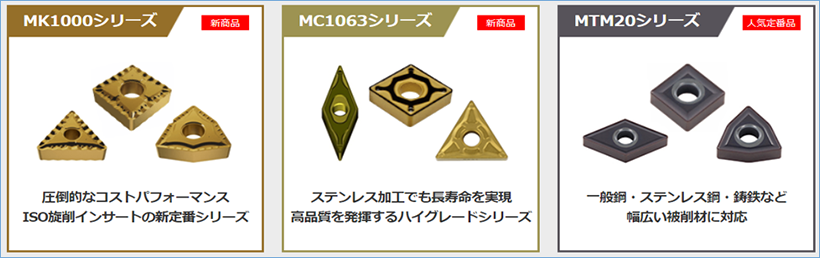

チップ形状は取り付けるホルダから特定します。ブレーカタイプは荒、中、軽（仕上げ）などの加工用途により選び、チップ材種は被削材種と連続、断続などの加工状態から特定します。
以下に詳細選定方法を記載します。

（１）チップ形状

加工目的に合ったホルダを選択し、そのホルダのカタログを参照すると使用インサート（＝チップ）が掲載されています。
例えば「TN＊＊1604・・・」とある場合

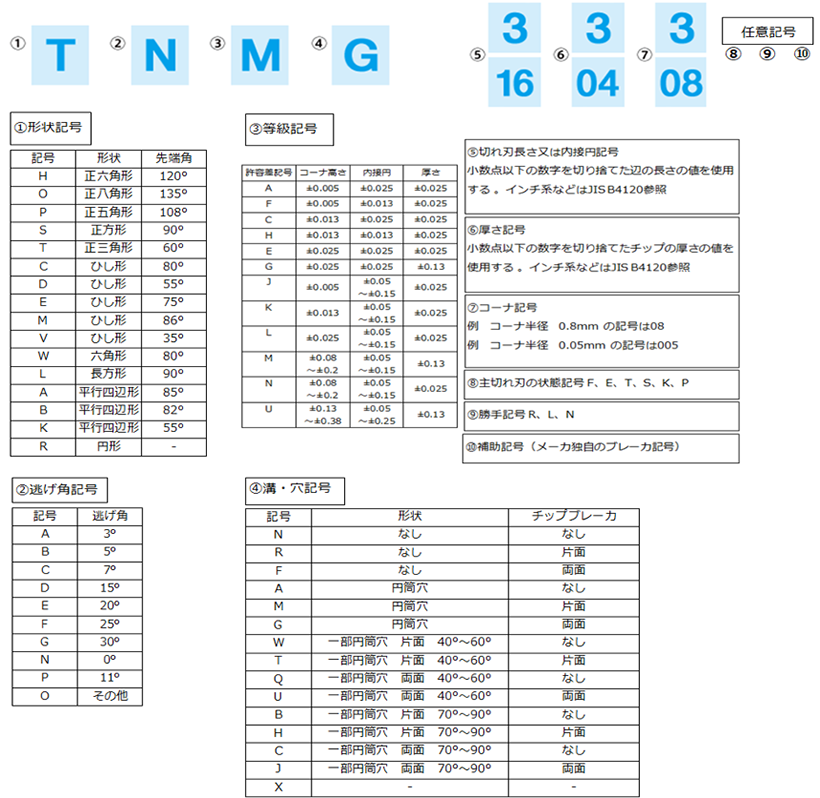

JIS刃先交換チップ呼び記号の付け方により、Ｔは正三角形、Ｎは逃げ角0°、切れ刃長16、厚さ04を指定しています。その他は特に指定はしていないということです。
JISに沿ったチップの呼び記号ではない場合は、そのホルダの専用チップになりますので省略文字はあまり使われません。
