旋削加工の後挽きとは

Question

旋削加工の後挽きとは何ですか？

旋削加工の後挽きとはどんな加工のことでしょうか？また、裏挽きとか前挽きとかの違いは何ですか？

Answer

後挽きとは加工物の最大径の位置より旋盤チャック側を加工することです

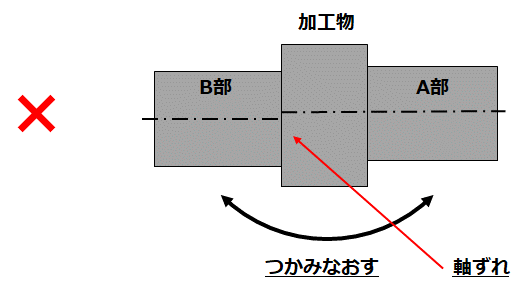

下図のような加工物を加工する場合、B部をつかみA部を加工した後、Ｂ部を加工するためA部につかみなおすと（通称トンボ加工）、A部とB部の軸がずれてしまいます。旋盤の回転軸とチャック本体、爪の間にわずかですが軸ずれがあるためです。

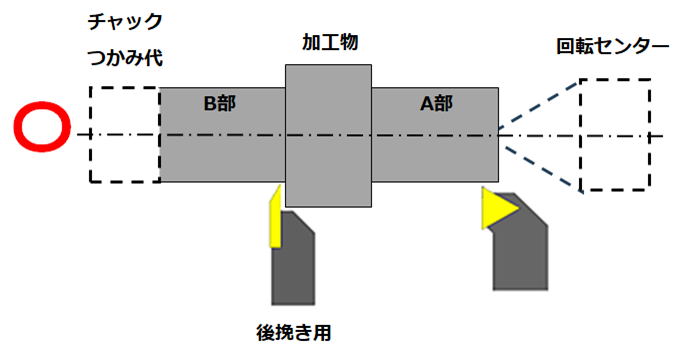

B部側につかみ代を設け、長いものでしたらA部側を回転センターなどで支えて加工すれば、つかみなおさないので加工物の軸ずれが発生しません。

このとき、B部を加工することを後挽きと呼びます。一般的な外径削り用のバイトでは加工物の最大径部が邪魔をしてB部の加工は困難です。その場合は後挽き用のバイトを使用します。
後挽きに対してA部を加工することを前挽きと呼ぶこともあります。また、後挽きのことを裏挽きと呼ぶこともありますが、チャック側から送りB部の裏端面を加工することを裏挽きと呼ぶ場合もあります。後挽き、前挽き、裏挽きはJISには記載されていない慣用的な語句ですので、バイトを選ぶときは刃先形状を確認するようにしてください。
