マイクロメーターヘッドの特長とその種類

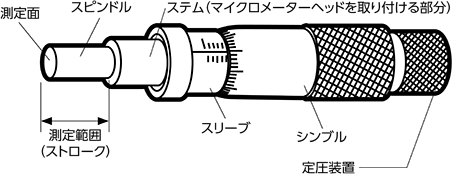

マイクロメーターヘッド

測定機器や精密機械に取り付けて、位置決めに使用します。

特長

• フライス盤や顕微鏡のXYテーブルの位置決め作業に使用します。

測定面の種類

・測定装置として、使用する場合、平面タイプが一般的です。

・送り装置として使用する際、球面タイプを採用することでマイクロメーターヘッド取付部分の傾きによる誤差を最小限におさえられます。

・相対位置関係が比較的不安定な場合や、より精度をとする場合に適しています。

ステムの種類

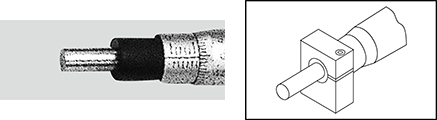

ストレートステム
・適用範囲が広く、最終取り付け時に前後方向へ多少位置調整ができます。

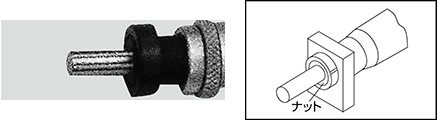

ナット付ステム
・簡単で確実に固定できます。

定圧装置の種類
