[2023/10/16公開]
Question
ワンタッチ操作でクランプできるような、操作性の良い治具はありますか？
・頻繁なワーク交換でクランプ/アンクランプを繰り返すため、工具で締めるのが面倒だ。
・多種類の工具を使い分けており、治具交換の度に工具を探すのに時間を取られる。
Answer
レバーやハンドルなど操作、工具不要の簡単なクランプを使用する。
工具を使わずにクランプを行うメリット
工具レスの治具を利用することには、以下のような利点がございます。
・工具を回して締付ける時間が無くなり、クランプ時間の短縮。
・多種類の工具の中から、必要な工具を探し当てる時間を削減。
・作業者による締付力のバラつきがなく、段取り時間の短縮。

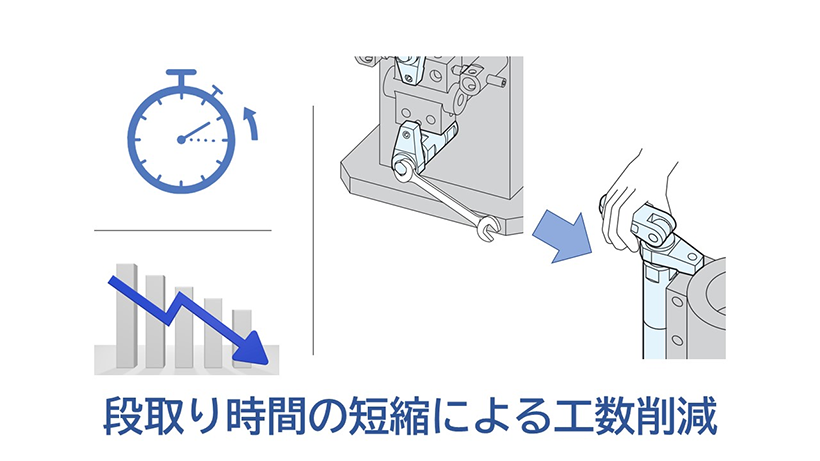

工具レス治具の使用により、段取り時間はおおよそ1/4~1/10程度短くなると言われます。
加工や測定、対象ワークの条件など、場面に応じて工具締めとワンタッチ治具を使い分けることで、業務効率の向上に繋げることができます。
ワンタッチクランプの仕組み
レバーやハンドルを押し込んでクランプします。

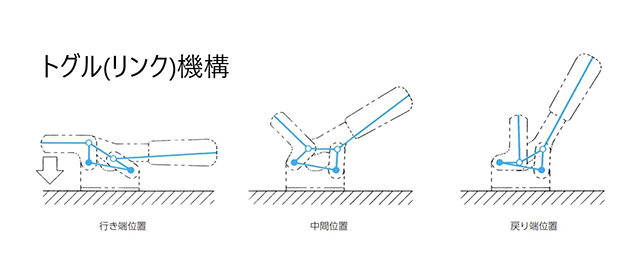

代表的なクランプの仕組みとして、トグル機構やカム機構の製品があります。
リンク(継手)機構とも呼ばれており、"行き端" 寸前のわずかなストロークを利用します。
ストローク(行き端~戻り端)としては大きな隙間が得られる、作業性の高いクランプ機構です。

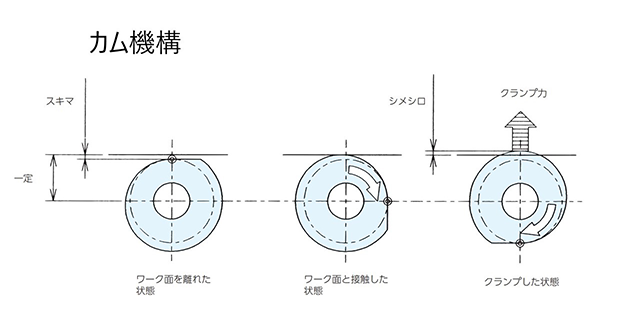

カムは偏心しており、カーブした表面と回転中心との距離の変化を利用します。
この偏心量(距離の変化)がワークに対してクランプ力を与える機構です。
他にも、ばねの戻り機構を用いて、押し込みや挟み込みでクランプする手法など、
工具レスのクランプ機構にはさまざまなものが存在します。
加工用のワンタッチクランプ
レバーや押し込みで操作できる、軽切削向きの治具シリーズ
トグル型
ハンドル操作型
レバー操作型
測定用のワンタッチクランプ
検査や測定においても複雑な治具設計/操作が必要ありません。
3次元測定向け
ハンドル操作で測定器での
異形クランプを簡単に
小物向け
クリップ式レバーで小物の測定に
小物向け
ばね式のピンによって
押し込むだけでワーク保持が可能
使用事例
素早いクランプで作業効率向上

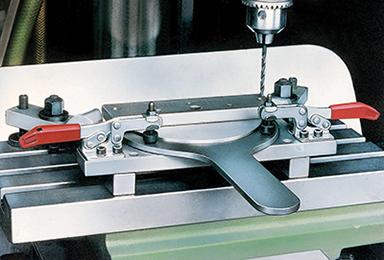

穴あけ加工でのトグルクランプ使用事例
クランプピン付プレートで小物の多数個取りも素早く

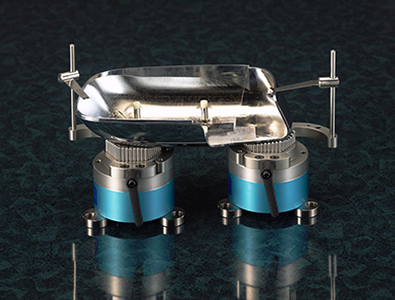

フレックスサポートで測定時の異形ワーククランプ

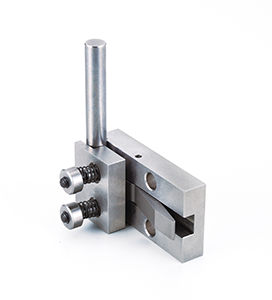

メジャーリングクランプを使って小型丸物も楽々クランプ
出典：株式会社ナベヤ
