加工の幅が広がるエンドミル　～ボール編～

Question

汎用的なボールエンドミルだと加工が困難だったり効率的でなかったりする場合があります。特定の加工用など、加工の幅が広がるようなボールエンドミルがあれば教えて

例えば穴出口のバリ取りや首下部が干渉するオーバーハング形状などは、汎用のボールエンドミルでは加工困難です。その場合、球形ボールではアプローチできることがあります。このように知っていると加工の幅が広がるボールエンドミルを、以下に記載しますのでご参照ください。

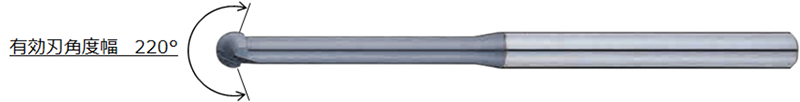

(1) 球形ボール
特長：広い刃角度幅のロングネックボールエンドミルです
用途：深くアプローチが困難な曲面加工

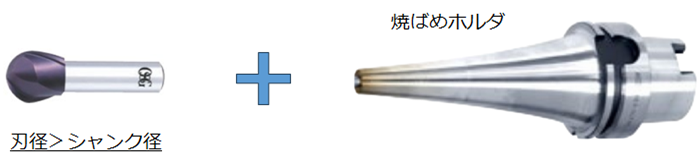

(2) きのこ型ボール
特長：焼きばめホルダに適したシャンクで、刃先交換式のように使用できかつ他の刃形状にも変更できます
用途：先端の細い焼きばめホルダによる深い曲面の高品質加工

(3) 刃先剛性処理/側面刃無しタイプ
特長：側刃が無く高剛性高強度の刃先です
用途：高硬度鋼の曲面加工

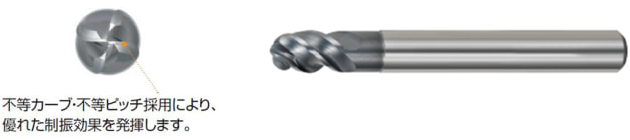

(4) 不等ピッチ
特長：不等リード・不等ピッチにより、優れた制振効果が期待できます
用途：ビビリを抑制した安定した高品質加工

(5) 高精度R
特長：品質バラつきが少ないR公差±3μｍです
用途：金型などの高精度曲面加工

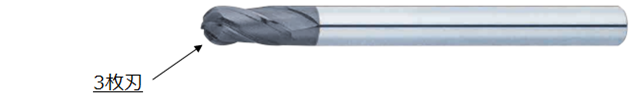

(6) 3枚刃
特長：ビビリに強く高送りが可能な3枚刃です
用途：高精度曲面加工

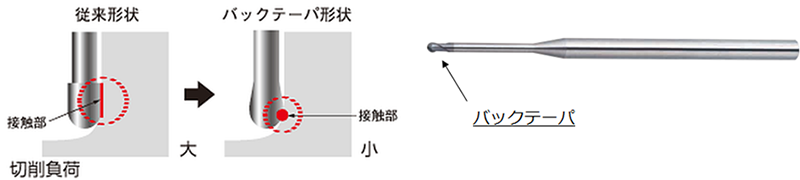

(7) バックテーパ
特長：細い刃径(R≦1.75)ではバックテーパなので、コーナ加工の切削抵抗が低減します
用途：深い加工でのビビリを抑制した高品質加工

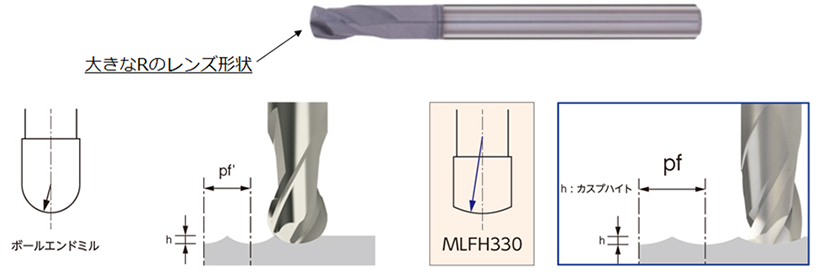

(8) レンズ形
特長：底刃が大きなRのレンズ形状です
用途：小径でありながらピックフィードを大きくとれる高効率加工

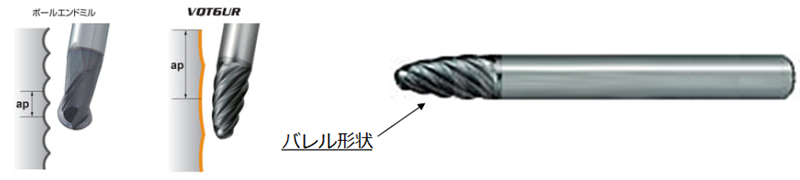

(9) バレル形
特長：大きなＲ形状で高効率加工が可能です
用途：壁面の高効率加工

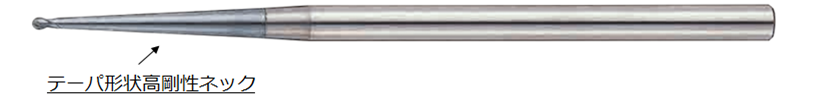

(10) テーパーネック
特長：ネックがテーパ形状なので高剛性です
用途：深い加工でのビビリを抑制した高品質加工

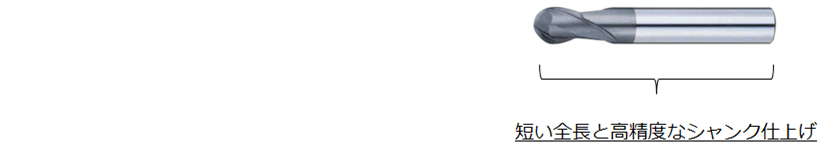

(11) 焼きばめ用
特長：刃長と全長が短く、焼きばめホルダに適したシャンク仕上げになっています
用途：焼きばめホルダでの加工

(12) ステンレス加工用
特長：ステンレス加工に適した刃形状と、耐熱性・高硬度のTSコーティングです

(13) アルミ加工用
特長：摩擦係数が低く高硬度なDLCコーティングです

(14) 銅加工用
特長：非鉄金属との親和性が低く凝着しにくいCrNコーティングです

(15) 樹脂加工用
特長：樹脂加工に適した刃先形状です

(16) グラファイト加工用
特長：高硬度なダイヤモンドコートにより高い耐摩耗性です

(17) 硬脆材加工用
特長：超硬合金などの硬脆材加工に最適なダイヤモンドコーティングポールエンドミルです
