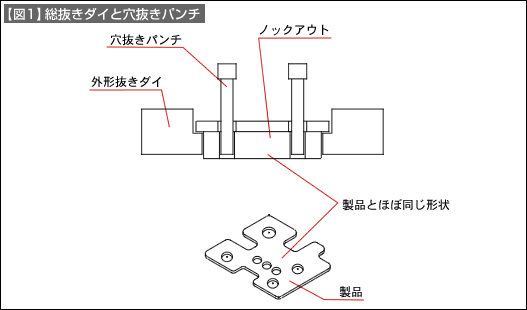

ノックアウトは【図1】に示すように、ダイの中に組み込まれます。総抜き型は外形抜きのダイが上型（プレス機械のスライドについて上下する）で、外形抜きのパンチが下型（プレス機械のボルスタプレート側に固定される）に配置される、逆配置構造となっています。この構造の特徴的な部品が、ノックアウトです。
ノックアウトは、穴抜きパンチのストリッパの役割と、ダイの中に入った製品を排出する2つの役割を持っています。通常、ノックアウトは製品形状とほぼ同じ形状に作ります。

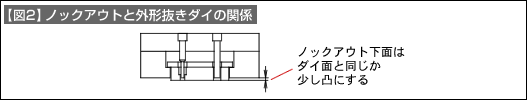

ノックアウトの面は【図2】に示すように、ダイ面と同じにするか、少し凸にします。凸量は0.5mm〜1.0mm程度です。意外とダイ面と同じにすることは少ないようです。

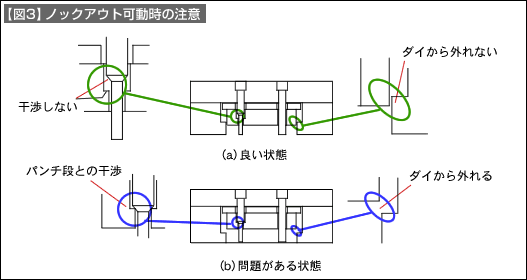

ノックアウトがダイの中で最大量可動したとき、【図3】（a）に示すように、ダイ刃部から外れないこと、穴抜きパンチの段部が、ノックアウトの裏逃がしにぶつからないことに注意します。
【図3】（b）に示すように、ノックアウトがダイ刃部から外れると、まれにノックアウトがダイ刃部裏に引っかかって可動しなくなり、金型を壊す原因になったりします。
また、穴抜きパンチの段部分とノックアウトの穴の干渉は、ノックアウトの破損パンチの破損につながります。
