かしめ装置の基本構造（機械設計者の生産技術レベルアップ講座-34）

かしめ装置設計のポイント

（1） かしめヘッドの磨耗・変形対策 （2） かしめヘッドの寿命交換時の作業性 （3） かしめ部品の位置決めの確実性 （4） かしめ時の荷重を受ける部分の十分な剛性 （5） 作業安全性

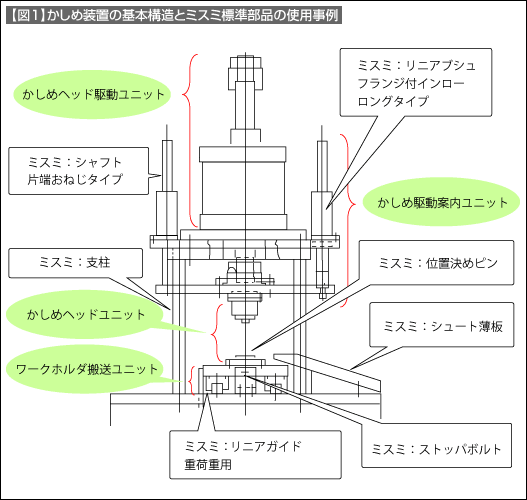

　【図1】にかしめ装置の基本構造とそれを構成するユニットを示しました。また、かしめ装置に多用されるミスミ製FA標準部品を事例として紹介しました。
