挿入組付けのローコストオートメーションの自動化設計の勘所について事例解説をします。
(1)挿入組付け自動化設計の勘所
1.部品面取り寸法と位置決め必要精度の関係

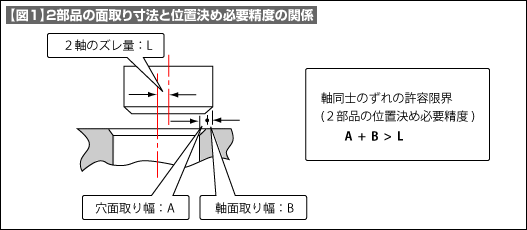

挿入組付けする２個の部品の面取り寸法に対する自動機側の位置決めの必要精度は、【図1】の関係より出てきます。ローコストオートメーションの設計では、この関係式を満たす位置決め精度が必要条件です。
2.位置決めの総合精度
・位置決め技術の基本は、技術講座第325回から数回連載で解説していますので参考にしてください。

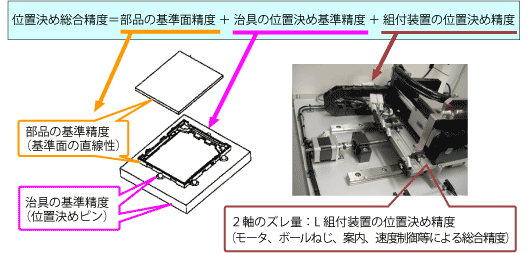

・位置決めの総合精度は、各種の位置決め精度の総和の精度になります。
・複数の精度の総合精度は、各精度の二乗和の平方根で算出できます。
