かしめの種類-1（機械設計者の生産技術レベルアップ講座-32）

　かしめの種類とその特徴を解説します。図の出典元は日刊工業新聞社発行の組付け要素技術マニュアルです。

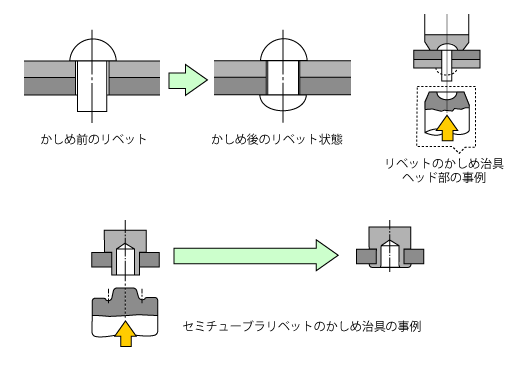

1）リベット結合

　2枚の板状部品に貫通穴をあけ、その穴径より細いリベットを挿入しリベット両端をつぶして結合させる方法です。

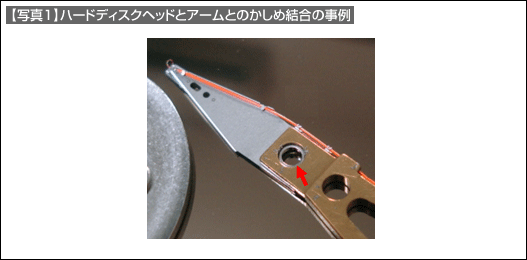

　【写真1】ハードディスクヘッドとアームとのかしめ結合の事例

　解説： SUS材のヘッドマウントリベットを凹凸が形成されたアルミ材のアーム穴に挿入し、リベット穴に鋼球を通過させることで、短時間にかしめ処理を行います。
