絞り加工製品を検討するときに、細かな部分を呼ぶときに困ることがあります。覚えておくと便利な各部の呼び方を示します。

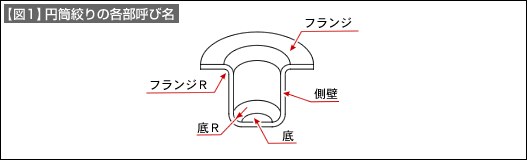

【図1】は、円筒絞りに関する呼び名です。
- （1）フランジ
- ：ブランクが絞られダイ面上に残ったブランク部分。フランジの縁は元の板厚より厚くなります。
- （2）フランジR
- ：フランジと側壁間に付く丸みです。絞り金型のダイ肩半径（ダイR）に相当します。
- （3）側壁
- ：ブランクがパンチによってダイ内に押し込められ、フランジに対して立ち上がった部分です。
- （4）底R
- ：パンチ肩半径（パンチR）に該当する部分の丸みです。絞り容器の底に付くことからこの呼び名があります。
- （5）底
- ：容器の底を形成する面です。底と言わずに天井と言うこともありますが、最近では底という呼び方が多いです。

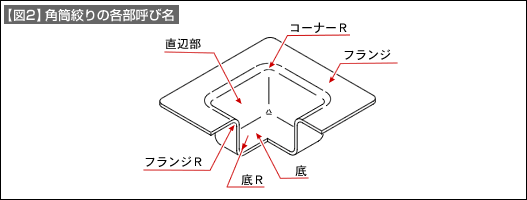

【図2】は、角筒絞りの各部の呼び名を示しています。
- （1）フランジ
- ：ブランクが絞られダイ面上に残ったブランク部分です。直辺部分とコーナーR部分でフランジ部の材料の動き方に大きな差があります。
- （2）直辺部
- ：角筒絞りの直線で作られた側壁部分です。加工を考えるとき、曲げとの認識で加工を検討します。
- （3）コーナーR
- ：側壁部分の角の丸みを構成する部分を指します。円筒絞りの一部として加工を検討します。
- （4）フランジR
- ：フランジと側壁部分で作られる丸みです。製品としては全周均一な丸みとしたいところですが、加工の面からは直辺部の丸みは小さく、コーナーR部では大きくしたい丸みです。
- （5）底
- ：角筒容器の底を形成する面です。
