旋盤 チップ ブレーカー選定ガイド
| 適合 被削材 |
加工状態 | 加工工程 | ブレーカ名 | 商品画像 | ブレーカ形状 | 適応領域 | 特長 |
|---|---|---|---|---|---|---|---|

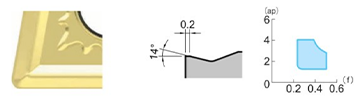

| 鋼 | 一般～断続 | 軽 | FA |  |
低切込みにおいて 優れた性能を発揮 |
||

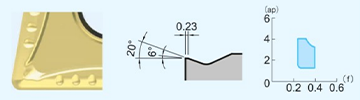

| 中 | MA |  |
耐摩耗性に優れた 性能を発揮 |
||||

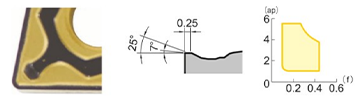

| 荒 | RA |  |
耐欠損性を向上し 荒切削に最適 |
||||
| 鋼 ステンレス |

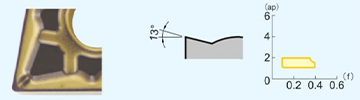

一般～断続 | 軽 | FD |  |
低切込みで 仕上げ面良好 |
||

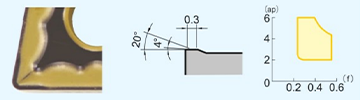

| 中 | MG |  |
低抵抗で 摩耗に強い性能 |
||||

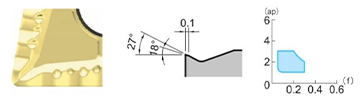

| 荒 | RD |  |
低抵抗で 高送り可能 |
||||
| 鋼 ステンレス 鋳鉄 |

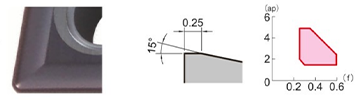

一般～断続 | 中 | 無記号 （全周） |
 |
大きめのフラットランドで刃先強化 ブレーカ溝幅が広く幅広い切込みに対応 刃先強度と切れ味を両立したすくい角度 |
||
旋削用チップ ブレーカー対照表
3次元ブレーカー対照表
| 被削材分類 | 用途 | ミスミ | 三菱 マテリアル |
住友電工 ハード メタル |
タンガロイ | 京セラ | MOLDINO (三菱日立ツール) |
日本特殊 陶業 |
サンドビック |
|---|---|---|---|---|---|---|---|---|---|
| P(鋼) | 軽切削 | FA | SH SA LP SY C |
SU LU FE SX SE |
TS TSF ZF TQ |
CQ VF PP XQ CQ |
BE B BH CE |
WV WR |
XF PF |
| 中切削 | MA | MP MA MH |
UG GU GE UX |
TM AM DM ZM |
HS PS |
CT AB AH AY AE |
Z5 ZW1 |
PM QM XM XRM |
|
| 荒切削 | RA | RP GH 無記号 |
MU ME MX |
TH THS |
HT GT PH |
RE | G | PR XMR HM |
|
| M (ステンレス) |
軽切削 | FD | SH LM |
SU EF |
SF SA SS |
MQ GU |
MP AB BH |
UL WV |
MF |
| 中切削 | MG | MS GM MM MA ES |
GU UP EX EG |
SM S |
TK MU |
PV DE SE |
ZP WS |
MM QM XM K |
|
| 荒切削 | RD | RM GH |
MU | TH SH TU |
MS | AH AE |
G | MR |
記載内容は、各社の承認を得たものではありません。
