ボールねじ精度の用語解説（ボールねじを極める-6）

　ボールねじの精度に関係する用語を解説します。

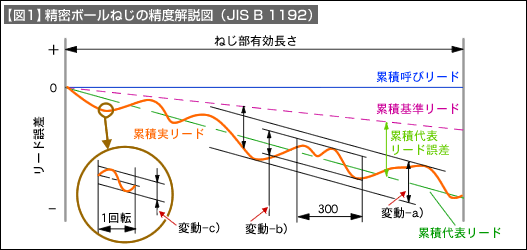

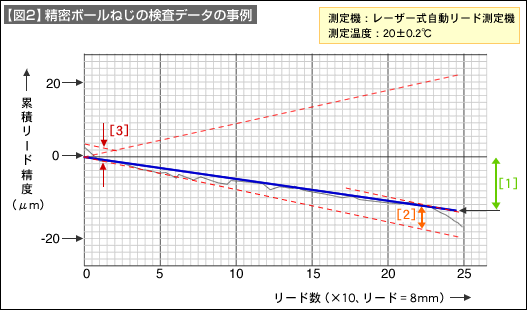

　【図2】が精密ボールねじの検査結果データの一例です。実線が測定データです。

■検査データの解説

• このボールねじの累積基準ボールねじ（目標値）＝0.0μm････設定値
• 緑色の矢印 [1] が、累積代表リード誤差＝－15μm（データ読取値）
• オレンジ色の矢印 [2] が、変動-a）＜ねじ部有効長さに対する変動＞＝6.0μm（データ読取値
• 赤色の矢印 [3] が、変動-b）＜任意の300mmに対する変動＞＝4.0μm（データ読取値）
