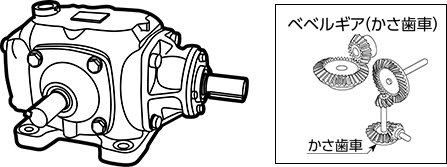

ベベルギアボックス
動力を90°異なる方向へ伝達する装置です。
伝達回転比について
・回転比入力：出力＝1：1の場合の例
・回転比入力：出力＝2：1の場合の例
特長
- モーターなどの動力の回転軸方向を（左↕右、上↕下）を変えたり動力を複数の方向に分配したりします。
- 動力源の駆動力を均等に分散させて、連結することにより複数に展開できます。
- 組み合わせることにより、あらゆる角度方向への伝達が可能です。
両軸型減速機
特長
- モーターと一体になっていない減速機です。モーター回転を入力する軸と減速機を経て出力する軸の2本の軸が出ています。減速機とモーターを別で使用するときに使います。取り付けは脚取り付けとフランジ取り付けの2タイプあります。
マウント（汎用モーター取付）型減速機
特長
- モーターと一体になっていない減速機です。モーター回転を入力する軸と減速機を経て出力する軸の2本軸があり、入力軸はモーターを差し込める形状です。取り付けは脚取り付けとフランジ取り付けの2タイプあります。
| ここポイント！ |
|---|
| ・回転比を確認してください。（入力：出力＝1：1または2：1） ・軸数を確認してください。（2軸、3軸、4軸） ・伝達する回転数（rpm）を確認してください。 ・駆動源（入力容量kW）の大きさを確認してください。（減速機へ回転を伝えるモーターやエンジンなどの馬力のこと） ・騒音値レベル（dB）を確認してください。（通常70～80dB） ・止めたときの反動（バックラッシ）を確認してください。 ・バックラッシ…歯車のカミ合いのアソビ量。バックラッシの値が小さいほど精度が高くなります。単位は分もしくは度で表します。60分＝1度 |
ココミテvol.2より参考
