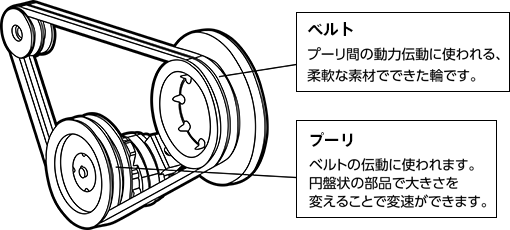

ベルト・プーリ
機械から機械へ動力を伝動するものです。
使用方法
| Ｖベルト |  |
プーリ断面図 |
農業、土木機械、スクーターの無段変速機などに使われています。 |
|---|---|---|---|
| 丸ベルト |  |
プーリ断面図 |
小型の機械、玩具などの小動力の伝動に使われています。 |
| 歯付ベルト |  |
プーリ断面図 |
エンジンの部品であるタイミングベルトとして使われ、歯が付いているのでスリップを防げます。 |
| 平ベルト |  |
プーリ断面図 |
ベルトコンベヤやターンテーブルに使われています。 |
| Vリブドベルト |  |
プーリ断面図 |
平ベルトの柔軟性とVベルトの強い摩擦力の利点を合わせ持っています。自動車の補機類に使用されます。 |
| 豆知識 種類 |
|---|
| ベルトはプーリの三角幅によってA（12.5mm）、B（16.5mm）に分かれています。タイミングベルトなどの特殊ベルトもあり、多くの種類があります。 |
| ここポイント！ |
|---|
| ・ベルト・プーリの形状と材質を確認してください。 ・使用温度を確認してください。 ・軸穴、キー溝寸法を確認してください。 |
ココミテvol.2より参考
