スプロケット

チェーンと組み合わせて動力を伝える歯車です。
歯先の色が違うのは、焼き入れをして硬くしているからです。

スプロケット

特長

  • スプロケットはローラーチェーンとセットで使用され、スプロケットが回り、チェーンによって動力が伝達されます。

スプロケット 特長

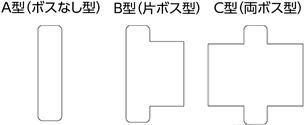

スプロケットの形状にはボスの有無があります。

スプロケットの形状にはボスの有無があります。

寸法について

スプロケットには、以下の寸法があります。

スプロケット 寸法について

・外径（Do）
・ピッチ径（Dp）
・歯底円直径（Db）
・歯底距離（Dc）
・総幅（BL）
・ボス径（BD）

ここポイント！

スプロケット 歯数 穴径（mm）

・チェーンの番手No.を確認してください。
・スプロケットの形状を確認してください。
・歯数を確認してください。
・穴径（mm）を確認してください。
・用途に合わせて材質を選んでください。
　（樹脂・鉄・ステンレスなど）
・メーカーにより別注品対応もできますので確認してください。
　（軸穴径、キー溝、タップ穴など）

ココミテvol.2より参考
