マシンキーの特長と使用方法、注意事項

マシンキー（スッピル）

モーターなどのシャフトに歯車やプーリを取り付ける際にシャフトの回転を伝える部品です。

特長

• シャフトの回転力を確実にギアなどに伝えるために用います。
  モーター、減速機、ポンプ、エンジンなど、回転体のある機械の多くに使用され、寸法精度はJISによって決められています。

『キー』、『スッピル』ともいわれます。

使用方法

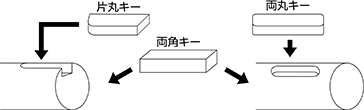

・シャフトにマシンキーをはめるために「キー溝」という溝があります。この「キー溝」の位置によって使用されるマシンキーの形状が異なります。

・キーを上面から見ると、右図のようになっています。

【注意事項】
「キー溝」とマシンキーとの間にすき間（クリアランス）が大きすぎると「ガタ」が生じ故障の原因となります。
しかし適度なクリアランスがないとマシンキーを「キー溝」に入れることはできないので、マシンキーの使用にあたっては、加工精度を考慮した精密な加工が必要となります。
