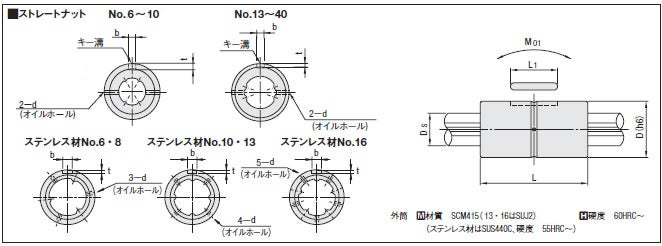

No.
|
D
（h6） |
L
|
b
|
|
t ＋0.05
0 |
L1
|
d
|
Ds
（h7） |
断面2次モーメント
mm4 |
質量（参考）
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 許容差 μm |
ナット kg |
軸 kg/m |
||||||||||
| 6 | 14 | 25 | 2.5 | ＋14 0 |
1.2 | 10.5 | 1 （1.5） |
6 | 5.9 ×10 | （6.2 ×10） | 0.019 | 0.21 |
| 8 | 16 | 25 | 2.5 | 1.2 | 10.5 | 1.5 | 8 | 1.9 ×102 | （1.97×102） | 0.023 | 0.38 | |
| 10 | 21 | 33 | 3 | 1.5 | 13 （14） |
1.5 | 10 （10.4） |
4.61×102 | （5.57×102） | 0.054 | 0.60 | |
| 13 | 24 | 36 | 3 | 1.5 | 15 （14） |
1.5 | 13 （13.4） |
1.38×103 | （1.55×103） | 0.07 | 1.0 | |
| 16 | 31 | 50 | 3.5 | ＋18 0 |
2 | 17.5 （18） |
2 （1.5） |
16 （16.6） |
2.98×103 | （3.61×103） | 0.15 | 1.5 |
| 20 | 32 | 60 | 4 | 2.5 | 26 | 2 | 18.2 | 5.05×103 | 0.20 | 2.0 | ||
| 25 | 37 | 70 | 5 | 3 | 33 | 3 | 23 | 1.27×104 | 0.22 | 3.1 | ||
| 30 | 45 | 80 | 7 | ＋22 0 |
4 | 41 | 3 | 28 | 2.75×104 | 0.35 | 4.8 | |
| 40 | 60 | 100 | 10 | 4.5 | 55 | 4 | 37.4 | 8.73×104 | 0.81 | 8.6 | ||
（ ）は材質SUS440Cの寸法となり、
（ ）以外は同等寸法です。
|

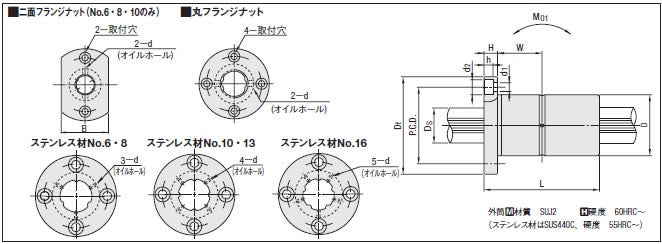

No.
|
D
（h6） |
L
|
Df
|
H
|
P.C.D.
|
d1×d2×h
|
W
|
d
|
B
|
Ds
（h7） |
断面2次
モーメント mm4 |
質量（参考）
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナット kg |
軸 kg/m |
||||||||||||
| 6 | 14 | 25 | 30 | 5 （6） |
22 | 3.4×6.5 ×3.3 （3.5×6 ×3.1） |
7.5 （6.5） |
1 （1.5） |
18 | 6 | 59 （62） |
0.037 <0.029> |
0.21 |
| 8 | 16 | 25 | 32 | 5 （6） |
24 | 3.4×6.5 ×3.3 （3.5×6 ×3.1） |
7.5 （6.5） |
1.5 | 21 | 8 | 190 （197） |
0.042 <0.035> |
0.38 |
| 10 | 21 | 33 | 42 （41） |
6 （8） |
32 （30） |
4.5×8 ×4.4 （4.5×8 ×5.3） |
10.5 （8.5） |
1.5 | 25 | 10 （10.4） |
461 （557） |
0.094 <0.075 > |
0.6 |
| 13 | 24 | 36 | 43 （45） |
7 （8） |
33 （34） |
4.5×8 ×4.4 （4.5×8 ×5.3） |
11 （10） |
1.5 | − | 13 （13.4） |
1380 （1550） |
0.1 | 1 |
| 16 | 31 | 50 | 50 （51） |
7 | 40 | 4.5×8 ×4.4 | 18 （18） |
2 （1.5） |
16 （16.6） |
2980 （3610） |
0.2 | 1.5 | |
| 20 | 32 | 60 | 51 | 7 | 40 | 4.5×8 ×4.4 | 23 | 2 | 18.2 | 5050 | 0.22 | 2 | |
| 25 | 37 | 70 | 60 | 9 | 47 | 5.5×9.5 ×5.4 | 26 | 3 | 23 | 12700 | 0.32 | 3.1 | |
| 30 | 45 | 80 | 70 | 10 | 54 | 6.6×11 ×6.5 | 30 | 3 | 28 | 27500 | 0.51 | 4.8 | |
| 40 | 60 | 100 | 90 | 14 | 72 | 9 ×14 ×8.6 | 36 | 4 | 37.4 | 87300 | 1.15 | 8.6 | |
（ ）は材質SUS440Cの寸法となり、
（ ）以外は同等寸法です。ナットの〈 〉内は二面フランジナットの場合の質量です。
