概要
| 出力 | 6W，15W，25W，40W，60W，90W |
|---|---|
| 定格電圧 | 100V，200V |
| 使用電圧範囲 | ±10%（定格電圧に対して）※ |
| 電源周波数 | 50Hz/60Hz |
| 速度制御範囲 | 90～1400min－1（50Hz） 90～1700min－1（60Hz） |
| 速度変動率 | 5%（標準値） |
| 速度設定 | ボリュー厶にて設定（アナログ設定） |
| 使用温度範囲 | －10℃～40℃ |
| 保存温度範囲 | －20℃～60℃ |
| 使用湿度範囲 | 85%RH以下（結露のなきこと） |
※±10％は電源電圧の変動範囲であり、常時使用可能な電圧ではありません。

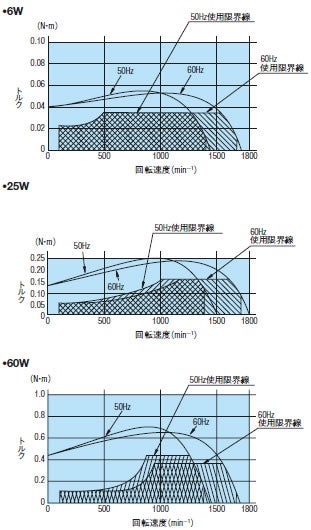

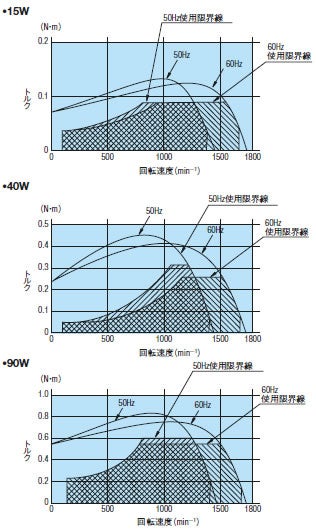

スピードトルク曲線図（使用範囲）
※使用限界線について
可変速モータの使用限界を示します。可変速モータはこの使用範囲の斜線内部で使用してください。
使用限界線を越えて（斜線のない部分で）使用しますと、モータの温度上昇が高くなり焼損のおそれがあります。
さらにギヤの歯折れ等を引き起こします。
ギヤヘッドの伝達効率
| Type | 減速比 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| PACMGX | 81％ | 75％ | ||||||||||||||||||||
| PACMGZ | 81％ | 75％ | 70％ | |||||||||||||||||||
ギヤヘッドの許容軸トルクについて
可変速タイプユニットモータは、モータの回転速度によって使用できるトルクが制限されます。（左ページのスピードトルク曲線図の斜線部）
従って、可変速タイプユニットモータを使用する場合のギヤヘッドの許容軸トルクは、下記計算式より算出し、そのトルク以下でご使用ください。
| TP＝TM × i × η |
TP : 求めるギヤヘッドの許容軸トルク TM : 可変速タイプユニットモータの使用限界スピードトルク i : ギヤヘッドの減速比 η : ギヤヘッドの伝達効率 |
ただし、ギヤヘッドには許容トルクが設定されています（『ギヤヘッド取付時の許容トルク』）ので、そのトルク以下でご使用ください。
（例1） 90Wのモータを500min－1で運転し、減速比50で使用する場合
左ページのスピードトルク曲線図よりTM＝0.3N・m、
ギヤヘッドの伝達効率η＝70%
よって、TP＝0.3×50×0.7
＝10.5N・m
（例2） 40Wのモータを60Hz1000min－1で運転し、減速比150で使用しようとする場合
TM＝0.16N・m、η＝75%なので、TP＝0.16×150×0.75＝18N・m
と計算できますが、40W用ギヤヘッドの減速比150の許容軸トルクは
9.80N・mなので、ギヤヘッド出力軸にかかるトルクが
9.8N・m以下になるように負荷トルクを小さくする必要があります。
回転方向の切替
●ー方向運転

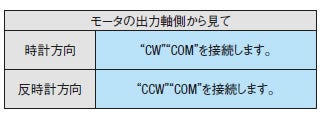

スピードコントローラ裏面の端子台の結線換えにより、回転方法が変わります。端子を“CW”“CCW”どちらか一方に接続してください。
注意
ギヤヘッドと組み合わせますと、ギヤヘッドの出力軸の回転方向は、減速比により、モータの回転方向と逆になる場合があります。
●正逆運転

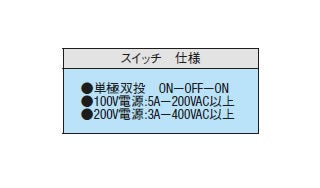

“CW”“CCW”の端子にスイッチを増設しますと、正逆運転ができます。
注意
モータが停止してから、スイッチを切り換えてください。動作中に切り換えると故障のおそれがあります。
スピードコントローラの取付方法

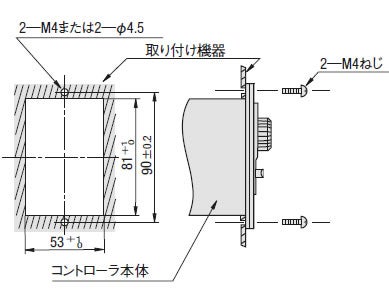

I. 角穴をあけて取り付ける方法
- ①取り付ける板に角穴をあけます。
- ②コントローラ本体とフロントパネルを組み合わせたままM4のねじとセットで固定します。

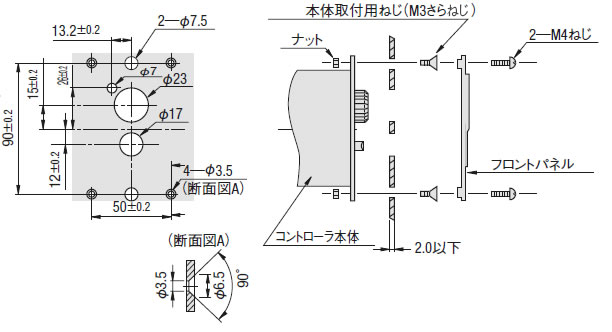

II. 角穴をあけずに取り付ける方法
- ①取り付ける板に穴をあけます。
- ②スピードコントローラ本体からフロントパネルを取り外します。
- ③スピードコントローラ本体をM3のさらねじとナットで固定します。
- ④フロントパネルを取り付ける板に組み付け、M4のねじとナットで固定します。取り付ける板の板厚は、2mm以下のものをご使用ください。
