LCA（ローコストオートメーション）標準部品の図解使用解説：標準部品の選び方

　ミスミのFAメカニカル標準部品カタログには、外観が似ているものがあります。しかし、それぞれ材料・表面処理・外形寸法精度・軸端形状仕様など設計仕様が異なっています（下表）。カタログから適切な選定をするためには、設計者は選定部品の必要機能を決める能力が必要です。

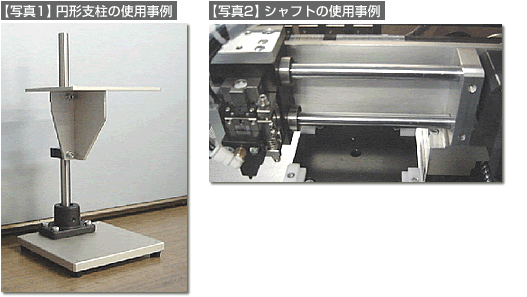

＝代表例：[1] シャフト、[2] 回転軸、[3] ロッド、[4] 支柱・スタンドの場合＝

■解説

　4部品の外観は似ていますが機能が異なります。

• [1] シャフトと [2] 回転軸は動く部分のメカニズムを構成する駆動機構部品
• [3] ロッド、[4] 支柱・スタンドは動きを伴わない構造体部品
• 駆動機構部品の場合、耐久性能は表面の硬さを大きくするための材質指定や表面処理を、形状精度は公差指定などを選択することができます。

【4種類の部品の仕様比較表】

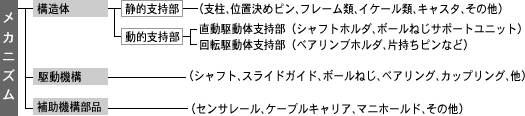

LCA（ローコストオートメーション）メカニズムの整理

　LCA（ローコストオートメーション）は次の構成で出来ています。この構成が各部品の機能設定の参考となります。

構造体とは

：動きを伴わない機構部メカニズムで、メカニズム全体を支えているもの

駆動機構とは

：動く部分のメカニズムを構成するもの

　カタログから適切に選定するために、掲載されている標準部品の特徴を改めて知ることも重要です。
