公差設計と幾何公差（公差設計2）

「公差設計のＰＤＣＡ」でご紹介した通り、公差設計と幾何公差表記は密接に関係しています。

設計者の意図なくして公差設計はありえませんが、その意図を正確に伝達するために、幾何公差は不可欠なのです。

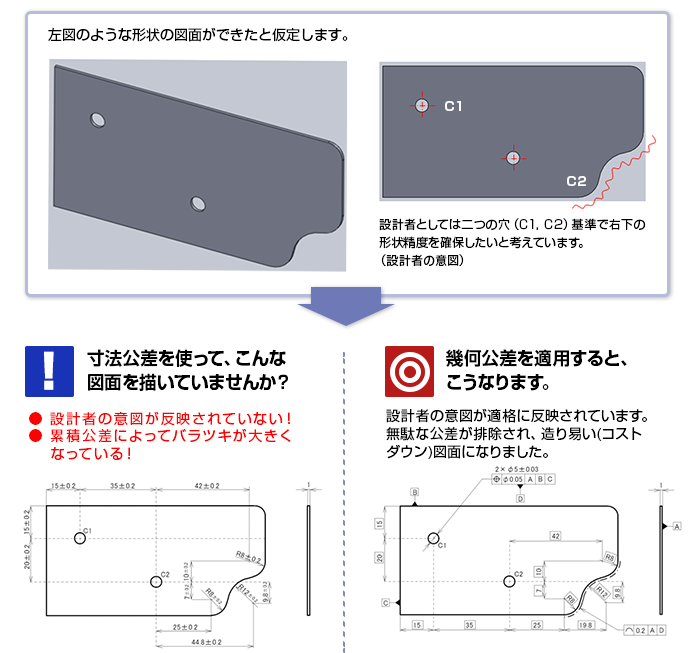

その関係を、次の図面を例に詳しく見ていきましょう。

これが公差設計と幾何公差＝GD&T（Geometric Dimensioning ＆ Tolerancing：幾何公差設計法）です。

前述の「公差設計と幾何公差」の一例からもわかるように、不備な図面はコストアップをもたらします。
現状の図面を見直し改善することで、手戻りをなくし、コストダウンを実現することができます。

• 無駄な公差はありませんか？
• 形状定義にあいまいな部分はありませんか？　etc.

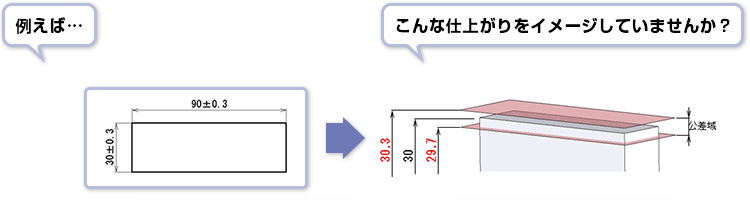

この図面でどんな仕上がりをイメージしますか？　平行移動した面の加工上がりをイメージしていませんか？

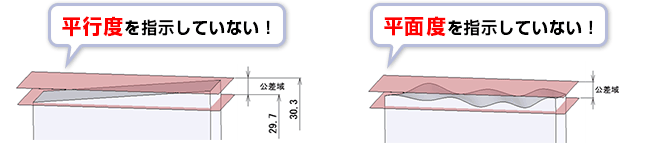

実際には、上記の図面では、下図のような形状もＯＫとされてしまうのです。

設計図面の不十分さは、即トラブル（コストアップ）に直結します。

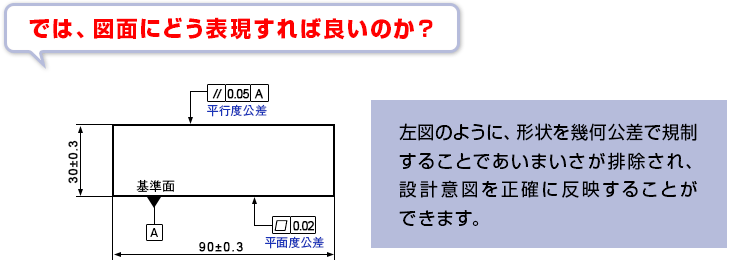

上記のようなトラブルによる手戻りを無くすためには>設計意図を図面に正確に表現 しなければなりません。
