ピンポイントゲートのゲートシール時間の計算事例

問題

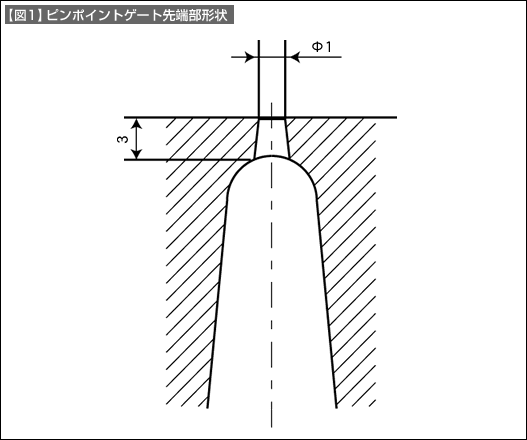

　【図1】に示すピンポイントゲートのゲートシール時間は何秒ぐらいと予測されるか？
　ただし、成形材料はABS樹脂（ナチュラル）、溶融樹脂温度230℃、成形品取り出し温度90℃、キャビティ表面温度50℃とする。

解答例

　ピンポイントゲートのゲートシール時間は、次式で予測できます。

　tSR=1/X・lnY

　　　X=α・（5.7832/R²+π²/l²）
　　　Y=2.036・（（θr-θm）/（θe-θm））

　　　tSR：ゲートシール時間（sec）
　　　　α：キャビティ表面温度における樹脂の熱拡散率
　　　　α＝λ/（c・ρ）=0.0827
　　　　λ：樹脂の熱伝導率（kcal/m・h・℃）
　　　　c：樹脂の比熱（kcal/kg・℃）
　　　　ρ：樹脂の密度（kg/m³）

　　　　θr：溶融樹脂温度230（℃）
　　　　θe：成形品取り出し温度90（℃）
　　　　θm：キャビティ表面温度50（℃）
　　　　R：ゲート半径0.5（mm）
　　　　l：ゲートランド長さ3（mm）

従って、

　結論として、ゲートシール時間は1.1secと予測されます。
