＜JIS B 6701-1992＞
「プラスチック射出成形機の金型関連寸法」
（5）押出ロッド穴
5.1 押出ロッド穴の配置

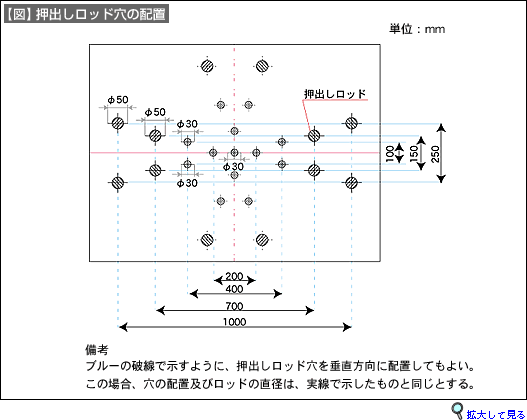

押出ロッド穴を可動盤に設ける時は、【図】の配置による。
5.2 押出ロッドの直径
押出ロッドの直径は、30mm又は50mmとし、それぞれの使用場所は、【図】による。
解説
この規格は、射出成形機の可動側プラテンのエジェクターロッドの寸法と配置に関するものです。
エジェクターロッドの直径は、30mmまたは50mmとなっています。配置は、【図】に示す位置が規定されています。
エジェクターロッドの配置があらかじめ判っていれば、サポートピラーの配置できるスペースが金型設計時に限定されることになり、便利です。
