ミスミ専用カッター 推奨切削条件

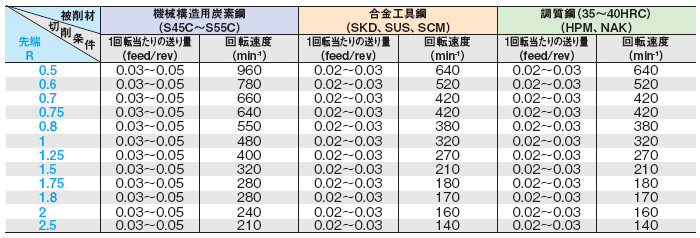

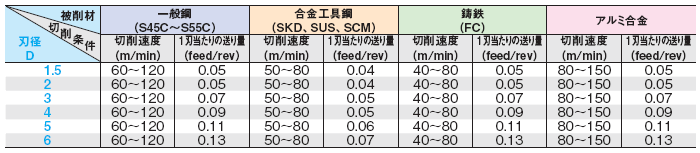

ピンポイントゲート用カッターによる加工

型番
C－PGSRC

型番
C－PGC／C－PGTC

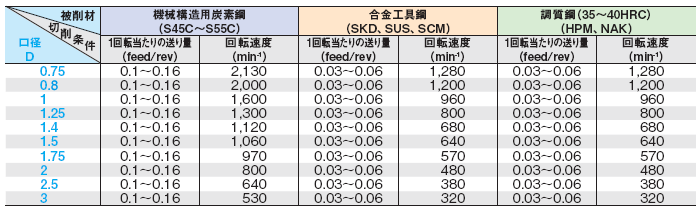

サブマリンゲート用ドリルによるゲート加工

型番
C－SMGC／C－SMBGC／C－SMEGC

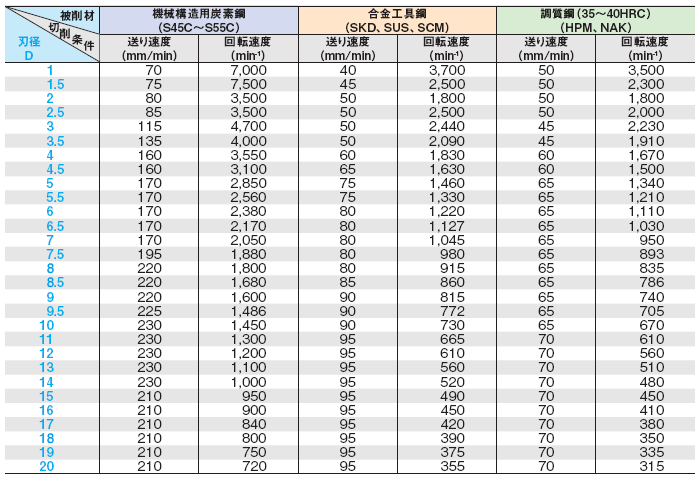

Oリング溝用カッターによる切削

• ●機械、チャックは剛性のある精度の高いものを使用してください。
• ●切削油は被削材に適したものを選定してください。
• ●Ｆ－ＲＧＣは送り速度を下記条件の５０％でご使用ください。

型番
H－RGC／F－RGC

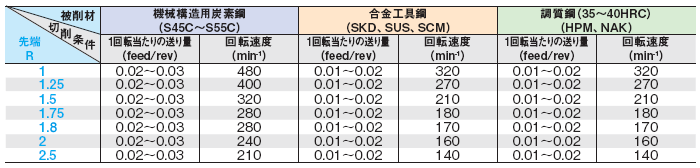

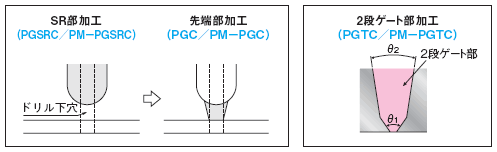

ピンポイントゲート用カッターによる加工

型番
PGSRC／PM－PGSRC

型番
PGC／PM－PGC

型番
PGTC／PM－PGTC

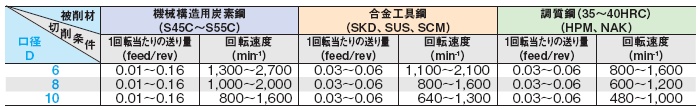

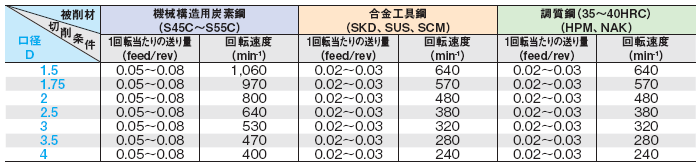

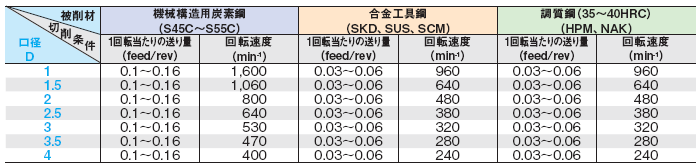

サブマリンゲート用ドリルによるゲート加工

型番
SMGC／PM－SMGC／SMBGC／PM－SMBGC／SMEGC／PM－SMEGC

スプルー・ランナーロック用カッターによる逆テーパ加工

• ●下記表は、側面に勾配を付ける際の加工条件です。
• ●C－BTEMHの場合、下記表の送り速度を1/2に下げて加工してください。

型番
BTEMH／C－BTEMH

超硬食切りカッターによる溝切削

• ●この表は、Ad（切込み深さ）＝0.5～1.0Dを基準に作成してあります。
• ●機械、チャックは剛性のある精度の高いものを使用してください。
• ●切削油は被削材に適したものを選定してください。
• ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
• ●刃径Dの端数サイズは大きい方の数値を参考にしてください。

型番
SVKEM／SVKWC

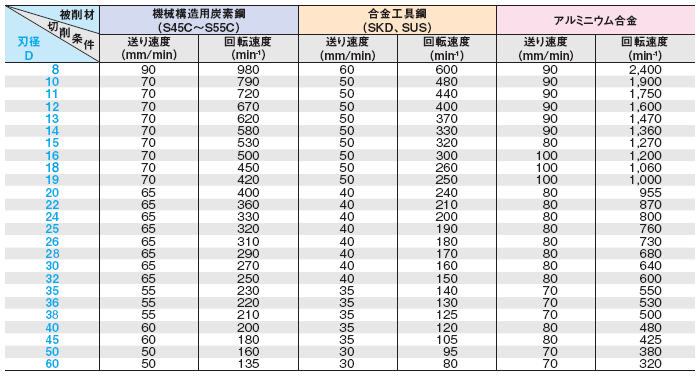

Tスロットカッターによる切削

型番
TSC／LTSC

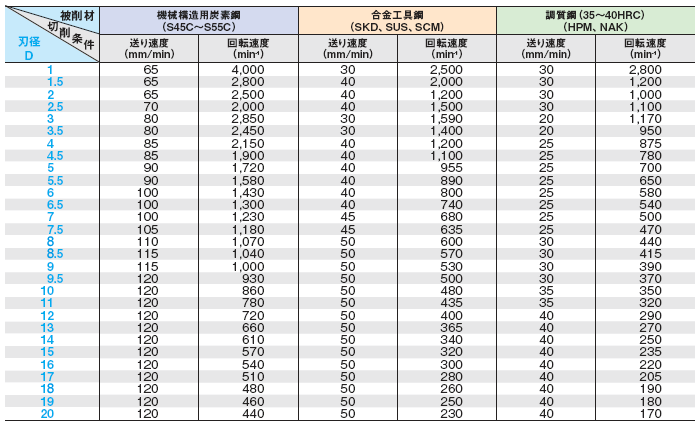

ハイス鋼エンドミル直刃による溝切削

• ●この表は、Ad（切込み深さ）＝0.5Dを基準に作成してあります。
• ●機械、チャックは剛性のある精度の高いものを使用してください。
• ●切削油は被削材に適したものを選定してください。
• ●刃部に形状加工された場合は切削条件も変わりますので、下記を参考に最適切削条件を調整してください。

型番
SEMH

ハイス鋼エンドミル直刃による側面切削

• ●この表は、Rd（切込み幅）＝0.1D、Ad（切込み深さ）＝1.5Dを基準に作成してあります。
• ●機械、チャックは剛性のある精度の高いものを使用してください。
• ●切削油は被削材に適したものを選定してください。
• ●刃部に形状加工された場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。

型番
SEMH

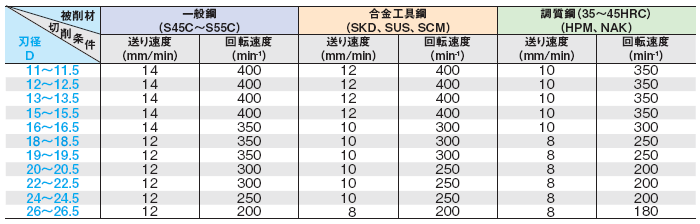

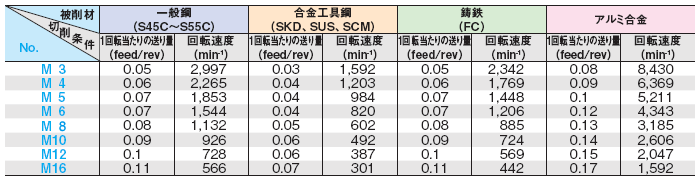

ハイス鋼ボルト用座繰りカッターによる切削

型番
CTB

台形ランナー溝用エンドミルによる切削

テーパボールランナー溝用エンドミルによる切削

• ●機械、チャックは剛性のある精度の高いものを使用してください。
• ●切削油は被削材に適したものを選定してください。
• ●ご使用の機械で回転速度が上がらない場合はテーブル送りと回転速度を同じ比率で下げてご使用ください。

型番
RTBEM

裏ザグリ用ミニチャンファーによる切削

型番
ZEON3S／ZEON3L

●工具の送り速度（mm/min）：Ｆ＝f×Ｚ×Ｎ×（ｄ－Ｄ）/ｄ
　 ｆ：1刃当たりの送り（mm）　　Ｚ：刃数（溝数）　　Ｎ：回転数（min^-1）　　Ｄ：刃径（mm）　　d：加工径（mm）
