面取りに使う切削工具を教えて
面取りをマシニングセンタで計画していますが、どんな切削工具があるか教えてもらえますか?
Answer
面取り形状には穴面取り、稜線の面取り、R面取り、裏面取りなどがあります。また替刃式のものや別の目的の工具でも加工可能なので多種の工具があります。面取りに使用する一般的な切削工具を以下に記載していますのでご参照ください。

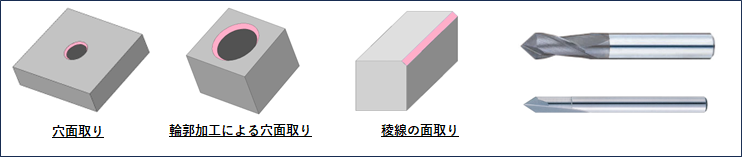

面取りカッター・面取り用エンドミル
用途:先端芯厚以上~刃径以下の穴面取り、輪郭加工による大きな穴の面取り、稜線の面取り
加工方向:軸方向送り、横走り
![面取りカッター・面取り用エンドミル](/tech-info/sites/default/files/media/jp/j0135/j0135_01.png)

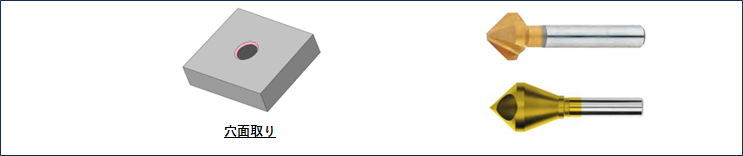

カウンターシンク
用途:先端径以上~大径以下の穴面取り専用
加工方向:軸方向送りのみ
![カウンターシンク](/tech-info/sites/default/files/media/jp/j0135/j0135_02.png)

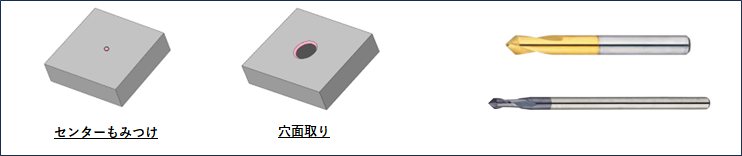

スポットドリル・リーディングドリル
用途:センターもみつけ、刃径以下の穴の面取り
加工方向:軸方向送り、工具により一部横走りが可能のものもあります
![スポットドリル・リーディングドリル](/tech-info/sites/default/files/media/jp/j0135/j0135_03.png)

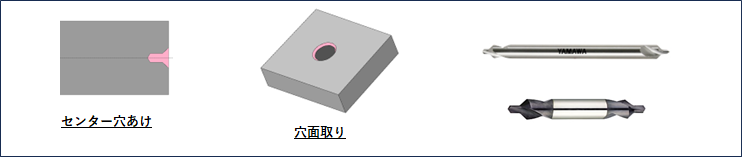

センタードリル
用途:旋削加工の回転センター用センター穴、刃径以下の穴の面取り
加工方向:軸方向送りのみ
![センタードリル](/tech-info/sites/default/files/media/jp/j0135/j0135_04.png)

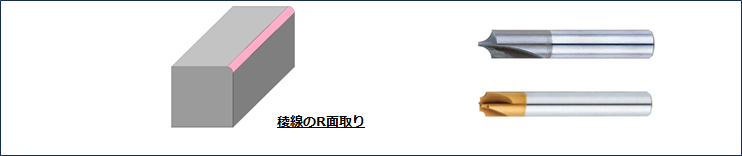

インナーRカッター・コーナーRカッター
用途:稜線のR面取り
加工方向:横走りのみ
![インナーRカッター・コーナーRカッター](/tech-info/sites/default/files/media/jp/j0135/j0135_05.png)

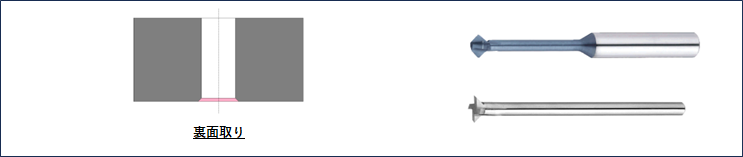

裏座繰りチャンファー・裏座繰りカッター・Tスロットアンギュラカッター
用途:裏面取り
加工方向:横走りのみ
![裏座繰りチャンファー・裏座繰りカッター・Tスロットアンギュラカッター](/tech-info/sites/default/files/media/jp/j0135/j0135_06.png)

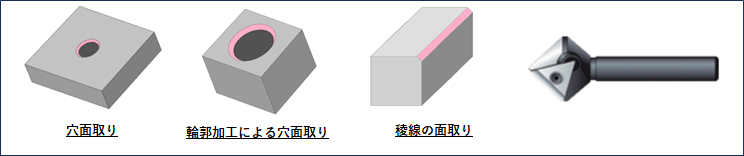

替刃式面取り工具
用途:先端芯厚以上~刃径以下の穴面取り、輪郭加工による大きな穴の面取り、稜線の面取り
加工方向:横走り、軸方向送り
![替刃式面取り工具](/tech-info/sites/default/files/media/jp/j0135/j0135_07.png)

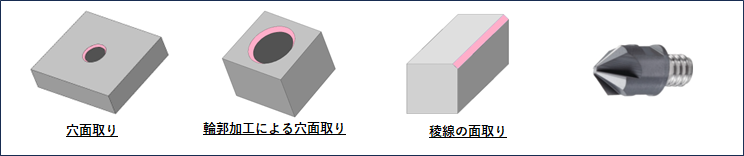

ヘッド交換式面取りカッター
用途:先端芯厚以上~刃径以下の穴面取り、輪郭加工による大きな穴の面取り、稜線の面取り
加工方向:横走り、軸方向送り
![ヘッド交換式面取りカッター](/tech-info/sites/default/files/media/jp/j0135/j0135_08.png)

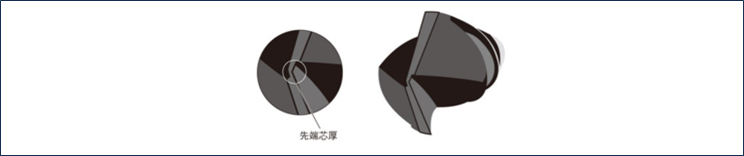

面取りカッターによるV溝加工について
2枚刃の構造上刃と刃の合わせ箇所の先端には切れ刃が無く、幅の狭いV溝加工には適していないものもあります。カタログにて先端芯厚が加工形状に合っていることと、V溝加工ができることを確認して工具をご選定ください。また先端での切削の場合、切削速度が遅いと欠けてしまうので実切削径で切削速度が満たしていることを確認してください。
![面取りカッターによるV溝加工について](/tech-info/sites/default/files/media/jp/j0135/j0135_09.png)
