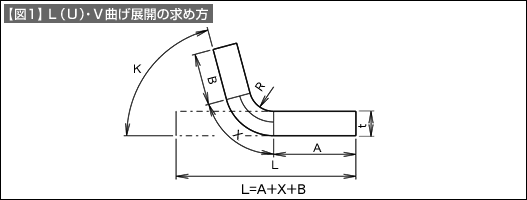

【図1】に示すような形状の曲げ展開をするには、直線部分（図にA、Bで示した部分）と曲げ部分（Xで示した部分）に分けて計算します。直線部分は変化が無いのでそのままの数値を使います。曲げ部分について計算して、直線部分と合計して、展開長さ（L＝A+X+B）を求めます。
X部分は、曲げた内側の周長と外側の周長では長さが違います。元の長さより、外側は伸び、内側は短くなっています。しかし、板厚のどこかに変化しない長さ部分があります。この位置を中立面といいます。この位置を求め、弧の長さを求めることで曲げ展開長を知ることができます。

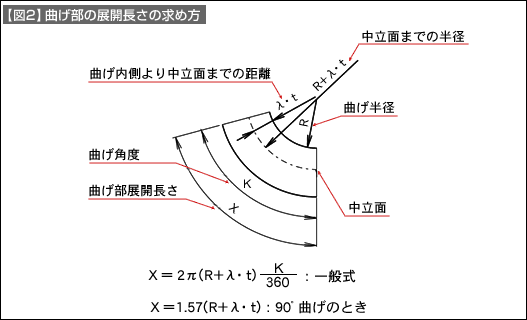

【図2】を参照に、曲げ部の展開長の求め方を説明します。まず、中立面の位置を求めます。中立面位置は、曲げ半径（R）と材料の板厚（t）との関係で変化します。また、曲げ法式（V曲げとL・U曲げ）の違いでも変化します（展開計算に入る前に曲げ法式は決めておく）。中立面までの距離はλ（ラムダ）という係数で表されます。その求め方は【表1】によります。λと板厚（t）の関係から中立面までの距離が分かり、中立面までの半径を知ることができます。周長を求める公式と曲げ角度から、弧の長さとして展開長を求めます（図2に、X＝で示した式）。
【表1】λを求める表
|
|
