切削幅と切取り厚さの関係

[2023/10/17公開]

Question

フライス工具の送り条件はどのような事に注意して決定すればいいですか？

さまざまなフライス工具の種類がありますが、送り条件を決定する際の注意点を教えて欲しい。

Answer

送り条件の決定には、切取り厚さの概念を知ることが重要です。

切取り厚さとは

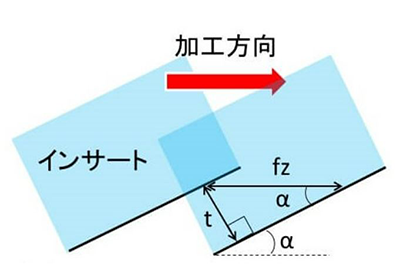

切取り厚さとは切れ刃に直行する厚み、下の図では『t』を指します。
切取り厚さは、１つの切れ刃が切る取る際の切りくずの厚みになります。
この切りくずの厚みをコントロールすることは、切削抵抗・寸法調整、または工具寿命の管理などを行うのに重要な要素になってきます。

切取り厚さに影響を及ぼすパラメータ

フライス加工における切取り厚さの計算式は以下の式で与えられます。
切取り厚さhmaxには、「刃当たり送り:fz」はもちろん、「カッタ径:DC」「切削幅:ae」「カッタの切込み角:KAPR」が影響します。
超硬工具が切削可能な最大切取り厚さhmaxは0.5mm程度とされ、良好な切削を行うのに最適な切取り厚さは0.05~0.3mm程度が目安です。
