平板枚葉フレキソ印刷装置の構成を単純化すると次のようになります。

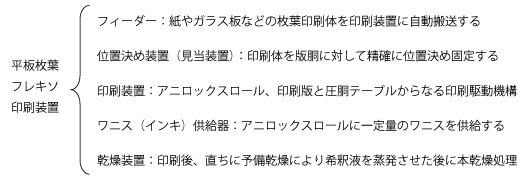

平板枚葉フレキソ印刷装置

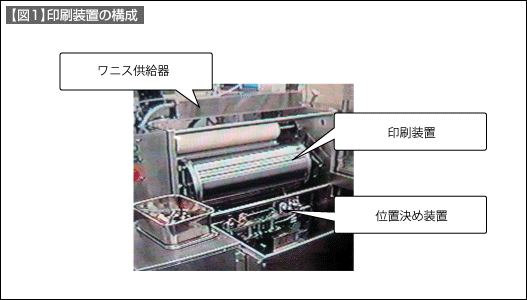

【図1】印刷装置の構成



（2）フレキソ印刷による有機薄膜の印刷のポイント

　フレキソ印刷法で高精度に均一な膜厚の印刷物を生産するには、次のような印刷処理の高精度化の対応が必要です。

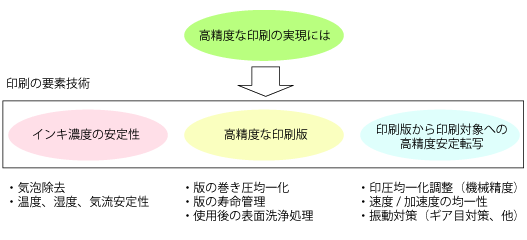

印刷の要素技術


・ 印刷精度は印刷版から印刷体にインキを転写するときの安定性がポイント。したがって、精密な機械精度と制振技術が非常に重要です。
・ さらに、薄膜印刷になるほど、乾燥処理時の不安定性を避ける必要があります。生産タクトの短縮に効果のある予備乾燥も全面の温度均一性が重要です。
