マグネットスタンドの特長と使い方

マグネットスタンド

ダイヤルゲージやテストインジケーターといった各種測定具などを磁力で固定する保持具です。

磁石が着く対象であれば、簡単に固定できます。平面はもちろん、曲面にも取り付けられます。
強力な磁力により安定して固定でき、精度の高い測定などが可能となります。

なお、マグネットスタンドは、マグネットベースと呼ぶこともあります。また、マグネットの部分だけをマグネットベースやマグネット台と呼ぶこともあります。

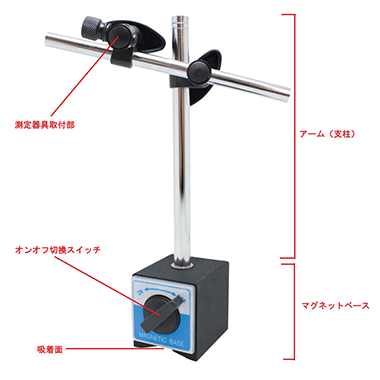

各部の名称と主な役割

• マグネットの上にアーム（支柱）が取り付けられています。
• マグネットのオンオフ切換スイッチにより吸着の有無を切り換えられます。
• アームの測定器具取付部にダイヤルゲージやテストインジケーターといった測定器具などを取り付けます。
• 微動調整が付いている機種では、取り付けた測定器具などの位置を微調整できます。

マグネットスタンドのバリエーション

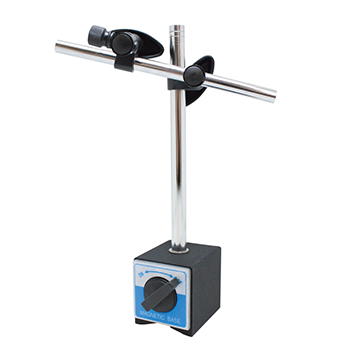

マグネットスタンドには冒頭で挙げたような一般的な機種のほか、アームを自在に設定できる（フレキシブル）機能や微動調整機能などが付いている機種があります。

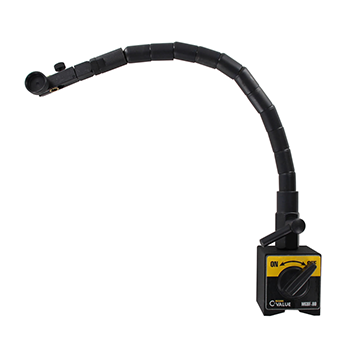

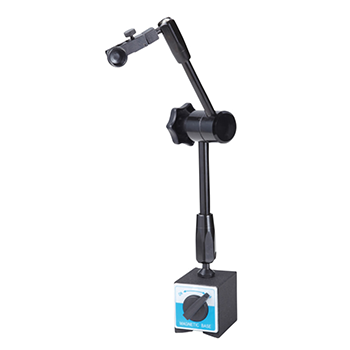

フレキシブルアーム

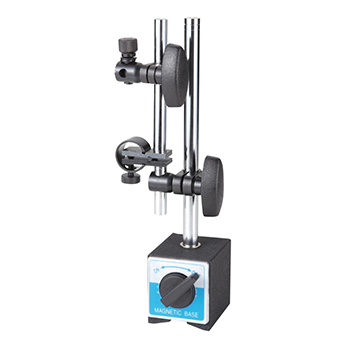

微動調整機能付

マグネットの取り付け方

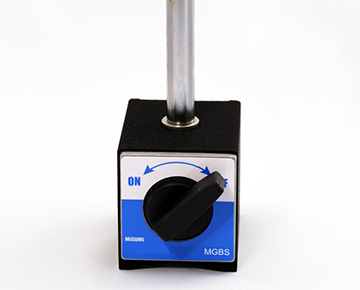

1. オンオフ切換スイッチをオフにします。

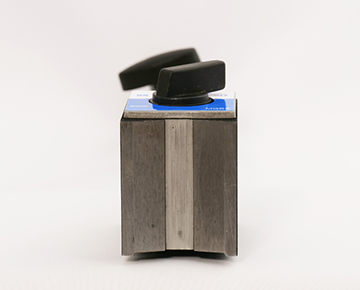

2. マグネットを設置したい場所に吸着面が接するように置きます。

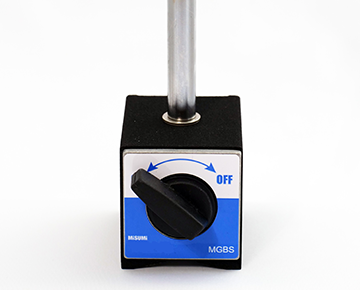

3. オンオフ切換スイッチをオンにします。

測定器具の取り付け方（測定器具のステムを固定）

1. 測定器具取付穴の締付ねじを緩めます。

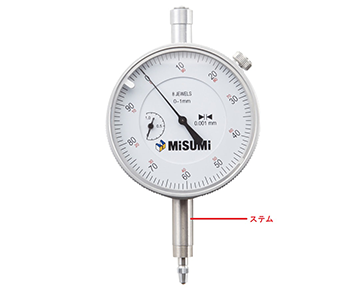

2. 測定器具のステムを測定器取付穴に差し込みます。

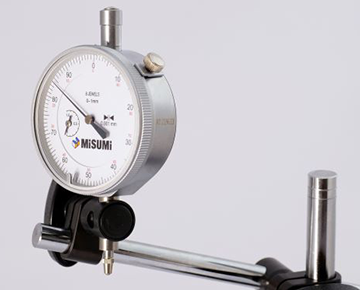

3. 測定器具取付穴の締付ねじを締めます。

測定器具の取り付け方（耳金で固定）

1. 測定器具の耳金をマグネットスタンドのアームにネジで固定します。

2. 固定ネジを締めます。

測定器具の取り付け方（アリ溝で固定）

測定器具とマグネットスタンドの測定器具取付部の両方にアリ溝がある場合には、アリ溝で固定できます。

1. 測定器具とマグネットスタンドの測定器具取付部のアリ溝をはめ合わせます。

2. 測定器具取付部の締付ネジを締めます。

参考：ココミテvol.2
