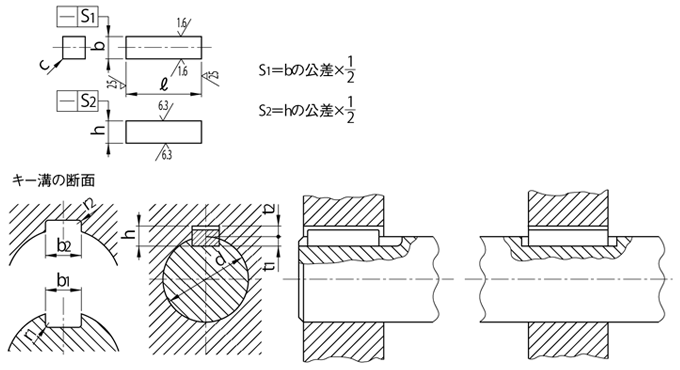

平行キー及びキー溝の形状及び寸法
単位：mm
| キーの 呼び寸法 b×h |
キー溝の寸法 | （参考） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| b1及びb2 の 基準寸法 |
滑動形 | 普通形 | 締込み型 | r1及びr2 | t1の 基準 寸法 |
t2の 基準 寸法 |
t1及びt2の許容差 | 適応する 軸径 d *1 |
|||
| b1 | b2 | b1 | b2 | b1及びb2 | |||||||
| 許容差 （H9） |
許容差 （D10） |
許容差 （N9） |
許容差 （Js9） |
許容差 （P9） |
|||||||
| 2×2 | 2 | ＋0.025 0 |
＋0.060 ＋0.020 |
－0.004 －0.029 |
±0.0125 | －0.006 －0.031 |
0.08～0.16 | 1.2 | 1.0 | ＋ 0.1 0 |
6～8 |
| 3×3 | 3 | 1.8 | 1.4 | 8～10 | |||||||
| 4×4 | 4 | ＋0.030 0 |
＋0.078 ＋0.030 |
0 －0.030 |
±0.0150 | －0.012 －0.042 |
2.5 | 1.8 | 10～12 | ||
| 5×5 | 5 | 0.16～0.25 | 3.0 | 2.3 | 12～17 | ||||||
| 6×6 | 6 | 3.5 | 2.8 | 17～22 | |||||||
| （7×7） | 7 | ＋ 0.036 0 |
＋0.098 ＋0.040 |
0 －0.036 |
±0.0180 | －0.015 －0.051 |
4.0 | 3.3 | ＋0.2 0 |
20～25 | |
| 8×7 | 8 | 4.0 | 3.3 | 22～30 | |||||||
| 10×8 | 10 | 0.25～0.40 | 5.0 | 3.3 | 30～38 | ||||||
| 12×8 | 12 | ＋0.043 0 |
＋0.120 ＋0.050 |
0 －0.043 |
±0.0215 | －0.018 －0.061 |
5.0 | 3.3 | 38～44 | ||
| 14×9 | 14 | 5.5 | 3.8 | 44～50 | |||||||
| （15×10） | 15 | 5.0 | 5.3 | 50～55 | |||||||
| 16×10 | 16 | 6.0 | 4.3 | 50～58 | |||||||
| 18×11 | 18 | 7.0 | 4.4 | 58～65 | |||||||
| 20×12 | 20 | ＋0.052 0 |
＋0.149 ＋0.065 |
0 － 0.052 |
±0.0260 | －0.022 －0.074 |
0.40～0.60 | 7.5 | 4.9 | 65～75 | |
| 22×14 | 22 | 9.0 | 5.4 | 75～85 | |||||||
| （24×16） | 24 | 8.0 | 8.4 | 80～90 | |||||||
| 25×14 | 25 | 9.0 | 5.4 | 85～95 | |||||||
| 28×16 | 28 | 10.0 | 6.4 | 95～110 | |||||||
| 32×18 | 32 | ＋0.062 0 |
＋0.180 ＋0.080 |
0 － 0.062 |
±0.0310 | －0.026 －0.088 |
11.0 | 7.4 | 110～130 | ||
| （35×22） | 35 | 0.70～1.00 | 11.0 | 11.4 | +0.3 0 |
125～140 | |||||
| 36×20 | 36 | 12.0 | 8.4 | 130～150 | |||||||
| （38×24） | 38 | 12.0 | 12.4 | 140～160 | |||||||
| 40×22 | 40 | 13.0 | 9.4 | 150～170 | |||||||
| （42×26） | 42 | 13.0 | 13.4 | 160～180 | |||||||
| 45×25 | 45 | 15.0 | 10.4 | 170～200 | |||||||
| 50×28 | 50 | 17.0 | 11.4 | 200～230 | |||||||
| 56×32 | 56 | ＋0.074 0 |
＋0.220 ＋0.100 |
0 － 0.074 |
±0.0370 | －0.032 －0.106 |
1.20～1.60 | 20.0 | 12.4 | 230～260 | |
| 63×32 | 63 | 20.0 | 12.4 | 260～290 | |||||||
| 70×36 | 70 | 22.0 | 14.4 | 290～330 | |||||||
| 80×40 | 80 | 2.00～2.50 | 25.0 | 15.4 | 330～380 | ||||||
| 90×45 | 90 | ＋0.087 0 |
＋0.260 ＋0.120 |
0 － 0.087 |
±0.0435 | －0.037 －0.124 |
28.0 | 17.4 | 380～440 | ||
| 100×50 | 100 | 31.0 | 19.5 | 440～500 | |||||||
注釈
- *1
- 適応する軸径は、キーの強さに対応するトルクから求められるものであって、一般用途の目安として示す。
キーの大きさが伝達するトルクに対して適切な場合には、適用する軸径より太い軸を用いてもよい。
その場合には、キーの側面が、軸及びハブに均等に当たるようにt1及びt2を修正するのがよい。
適応する軸径より細い軸には用いない方がよい。
備考 括弧を付けた呼び寸法のものは、対応国際規格には規定されていないので、新設計には使用しない。

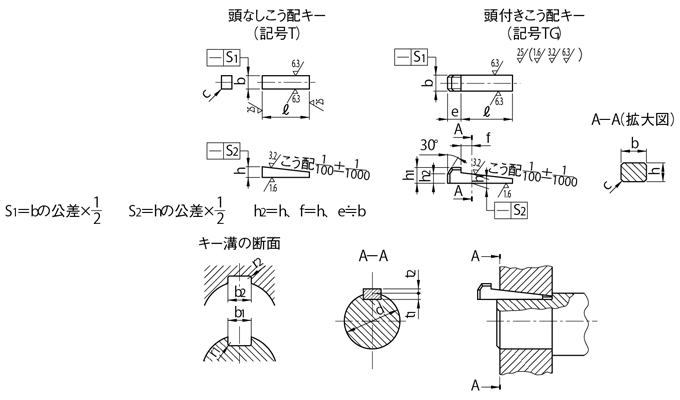

こう配キーの形状と寸法及びキー溝の形状及び寸法
単位：mm
| キーの 呼び寸法 b×h |
キー本体の寸法 | キー溝の寸法 | （参考） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | h | h1 | C *3 | ℓ *2 | b1およびb2 | r1 及び r2 |
t1の 基準 寸法 |
t2の 基準 寸法 |
t1及びt2 許容差 |
適応する 軸径 d *1 |
|||||
| 基準 寸法 |
許容差 （h9） |
基準 寸法 |
許容差 | 基準 寸法 |
許容差 （D10） |
||||||||||
| 2×2 | 2 | 0 － 0.025 |
2 | 0 － 0.025 |
h9 | － | 0.16 ～0.25 |
6～30 | 2 | ＋0.060 ＋0.020 |
0.08 ～0.16 |
1.2 | 0.5 | ＋0.05 0 |
6～8 |
| 3×3 | 3 | 3 | － | 6～36 | 3 | 1.8 | 0.9 | 8～10 | |||||||
| 4×4 | 4 | 0 －0.030 |
4 | 0 －0.030 |
7 | 8～45 | 4 | ＋0.078 ＋0.030 |
2.5 | 1.2 | ＋0.1 0 |
10～12 | |||
| 5×5 | 5 | 5 | 8 | 0.25 ～0.40 |
10～56 | 5 | 0.16 ～0.25 |
3.0 | 1.7 | 12～17 | |||||
| 6×6 | 6 | 6 | 10 | 14～70 | 6 | 3.5 | 2.2 | 17～22 | |||||||
| （7×7） | 7 | 0 －0.036 |
7.2 | 0 －0.036 |
10 | 16～80 | 7 | ＋0.098 ＋0.040 |
4.0 | 3.0 | 20～25 | ||||
| 8×7 | 8 | 7 | 0 －0.090 |
h11 | 11 | 18～90 | 8 | 4.0 | 2.4 | ＋0.2 0 |
22～30 | ||||
| 10×8 | 10 | 8 | 12 | 0.40 ～0.60 |
22～110 | 10 | 0.25 ～0.40 |
5.0 | 2.4 | 30～38 | |||||
| 12×8 | 12 | 0 －0.043 |
8 | 12 | 28～140 | 12 | ＋0.120 ＋0.050 |
5.0 | 2.4 | 38～44 | |||||
| 14×9 | 14 | 9 | 14 | 36～160 | 14 | 5.5 | 2.9 | 44～50 | |||||||
| （15×10） | 15 | 10.2 | 0 －0.070 |
h10 | 15 | 40～180 | 15 | 5.0 | 5.0 | ＋0.1 0 |
50～55 | ||||
| 16×10 | 16 | 10 | 0 －0.090 |
h11 | 16 | 45～180 | 16 | 6.0 | 3.4 | ＋0.2 0 |
50～58 | ||||
| 18×11 | 18 | 11 | 0 －0.110 |
18 | 50～200 | 18 | 7.0 | 3.4 | 58～65 | ||||||
| 20×12 | 20 | 0 －0.052 |
12 | 20 | 0.60 ～0.80 |
56～220 | 20 | ＋0.149 ＋0.065 |
0.40 ～0.60 |
7.5 | 3.9 | 65～75 | |||
| 22×14 | 22 | 14 | 22 | 63～250 | 22 | 9.0 | 4.4 | 75～85 | |||||||
| （24×16） | 24 | 16.2 | 0 －0.070 |
h10 | 24 | 70～280 | 24 | 8.0 | 8.0 | ＋0.1 0 |
80～90 | ||||
| 25×14 | 25 | 14 | 0 －0.110 |
h11 | 22 | 70～280 | 25 | 9.0 | 4.4 | ＋0.2 0 |
85～95 | ||||
| 28×16 | 28 | 16 | 25 | 80～320 | 28 | 10.0 | 5.4 | 95～110 | |||||||
| 32×18 | 32 | 0 －0.062 |
18 | 28 | 90～360 | 32 | ＋0.180 ＋0.080 |
11.0 | 6.4 | 110～130 | |||||
| （35×22） | 35 | 22.3 | 0 －0.084 |
h10 | 32 | 1.00 ～1.20 |
100～400 | 35 | 0.70 ～1.00 |
11.0 | 11.0 | ＋0.15 0 |
125～140 | ||
| 36×20 | 36 | 20 | 0 －0.130 |
h11 | － | 36 | 12.0 | 7.1 | ＋0.3 0 |
130～150 | |||||
| （38×24） | 38 | 24.3 | 0 －0.084 |
h10 | 36 | － | 38 | 12.0 | 12.0 | ＋0.15 0 |
140～160 | ||||
| 40×22 | 40 | 22 | 0 －0.130 |
h11 | 36 | － | 40 | 13.0 | 8.1 | ＋0.3 0 |
150～170 | ||||
| （42×26） | 42 | 26.3 | 0 －0.084 |
h10 | 40 | － | 42 | 13.0 | 13.0 | ＋0.15 0 |
160～180 | ||||
| 45×25 | 45 | 25 | 0 －0.130 |
h11 | 40 | － | 45 | 15.0 | 9.1 | ＋0.3 0 |
170～200 | ||||
| 50×28 | 50 | 28 | 45 | － | 50 | 17.0 | 10.1 | 200～230 | |||||||
| 56×32 | 56 | 0 －0.074 |
32 | 0 －0.160 |
50 | 1.60 ～2.00 |
－ | 56 | ＋0.220 ＋0.100 |
1.20 ～1.60 |
20.0 | 11.1 | 230～260 | ||
| 63×32 | 63 | 32 | 50 | － | 63 | 20.0 | 11.1 | 260～290 | |||||||
| 70×36 | 70 | 36 | 56 | － | 70 | 22.0 | 13.1 | 290～330 | |||||||
| 80×40 | 80 | 40 | 63 | 2.50 ～3.00 |
－ | 80 | 2.00 ～2.50 |
25.0 | 14.1 | 330～380 | |||||
| 90×45 | 90 | 0 －0.087 |
45 | 70 | － | 90 | ＋0.260 ＋0.120 |
28.0 | 16.1 | 380～440 | |||||
| 100×50 | 100 | 50 | 80 | － | 100 | 31.0 | 18.1 | 440～500 | |||||||
注釈
- *1
- 適応する軸径は、キーの強さに対応するトルクから求められるものであって、一般用途の目安として示す。
キーの大きさが伝達するトルクに対して適切な場合には、適用する軸径より太い軸を用いてもよい。
その場合には、キーの側面が、軸及びハブに均等に当たるようにt1及びt2を修正するのがよい。
適応する軸径より細い軸には用いない方がよい。 - *2
- ℓは、表の範囲内で、次の中から選ぶのがよい。なおℓの寸法許容差は、h12とする。
6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,70,80,90,
100,110,125,140,160,180,200,220,250,280,320,360,400 - *3
- 45°面取り（C）の代わりに丸み（r）でもよい。
備考 括弧を付けた呼び寸法のものは、対応国際規格には規定されていないので、新設計には使用しない。
