問題

　【図1】に示すSKH51（高速度鋼）ピンポイントゲートブシュの側壁の厚さは、いくらに設定すれば良いか？

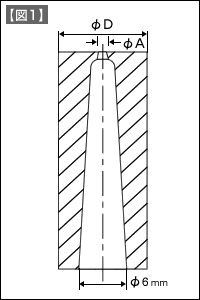

　ただし、成形材料は、PC樹脂（ポリカーボネード）ナチュラル材を使用するものとする。		 【図1】SKH51（高速度鋼）ピンポイントゲートブシュの側壁の厚さ

解答例

　ピンポイントゲートブシュ外形半径Rは、次式で計算をします。

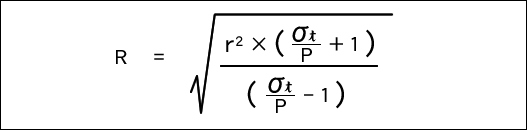

【数式画像】ピンポイントゲートブシュ外形半径R

　これに各変数の数値を代入してゆきます。

　まず、ピンポイントゲートブシュ内圧力pですが、成形材料がPC樹脂ですので、
　p=650kgf/cm2と仮定します。

　次に、ピンポイントゲートブシュ内側半径寸法は、【図2】のように近似し、r=3mmと想定します。

　さらに、ピンポイントゲートブシュの接戦方向許容応力は、SKH51の場合、1500～1800（kgf/cm2）の値となります。

　強度計算を最も不利な条件で計算するものとし、
　=1500（kgf/cm2）と仮定します。		 【図2】ピンポイントゲートブシュ内側半径寸法は図のように近似し、r=3mmと想定

　したがいまして、

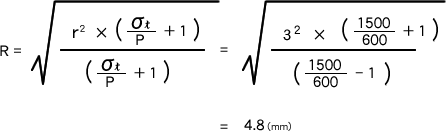

【数式画像】

　となります。

　これに余裕を考慮し、区切りのよい数値に丸めますと、R=5mm程度または6mm程度が推奨されます。

　つまり、ピンポイントゲートブシュの外形寸法φDは、
　R×2=（5～6）×2
　　　　=10～12（mm）
　程度が必要となります。

　ポリカーボネードは、充てん圧力Pが高めな樹脂ですので、Pを700～750kgf/cm2に想定して、
　より安全側に強度計算をした方がよい場合もあります。
　また、ゲート先端直径φAを広げることで、Rを低くおさえる効果もあります。
　これらは、成形品の用途等を総合的に検討して決定します。
