ベアリングにかかる荷重がベアリングガイドの壁面にどのような力で作用するかなどの解析の場合に、力の分解の考え方が役に立ちます。力の分解について解説します。
(1)力の分解とは
- 1つの力を、この力と同じ作用を持つ2つ以上の力に分けて現すことを力の分解といいます。
- 1つの力を分けた力のことを分力といいます。
- この力の分解は、力の合成の反対の解析法となります。
- 力の分解の場合、分解される分力の方向に条件が付く場合が一般的です。
例えば- 1）

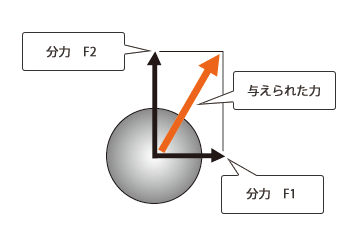

- 2つの分力方向が直角を成す場合（上図の例）
- 2）

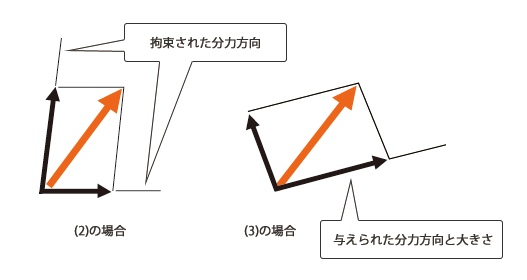

- 2つの分力方向が一定の角度の関係で拘束されている場合
- 3）
- 1つの分力の方向と大きさが与えられる場合

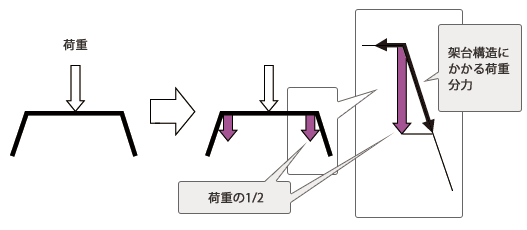

架台構造の事例で、荷重が架台構造にかかる力が分力成分として分かります。
