一般用メートルねじ（基準山形）

解説

従来の JIS B 0205 (1997) (メートル並目ねじ)および JIS B 0207 (1982)(メートル細目ねじ)は廃止され、ISO 68-1 (1998)、ISO 1261 (1998)、ISO 262(1998)、ISO 724(1993)を基礎として、以下の4部に置き換えられた。

1) JIS B 0205-1 第1部：基準山形
2) JIS B 0205-2 第2部：全体系
3) JIS B 0205-3 第3部：ねじ部品用に選択したサイズ
4) JIS B 0205-4 第4部：基準寸法

JISはISOに基づく形で改正されているが、JISには以下の記述がある。

  • "並目(coarse)" および "細目(fine)" という用語は、従来の慣例に従うために使用した。しかし、これらの用語から、品質の概念を連想してはならない。"並目(coarse)" ピッチが、実際に流通している最大のメートル系ピッチであることを理解しなければならない。
    （※以上： JIS B 0205-2 (2001)、5.2項より）
  • (略)一般用メートルねじ規格の要求を満たすねじは、文字 "M" に続けて、記号 "X" で区切ったよび径およびピッチの値(ミリメートルで表す）によって示す。
    例：M8 X 1.25
    JIS B 0205-2 に載っている並目ねじに関して、ピッチは省略してもよい。
    例：M8
    （※以上：JIS B 0209-1 (2005)、5.2項より）

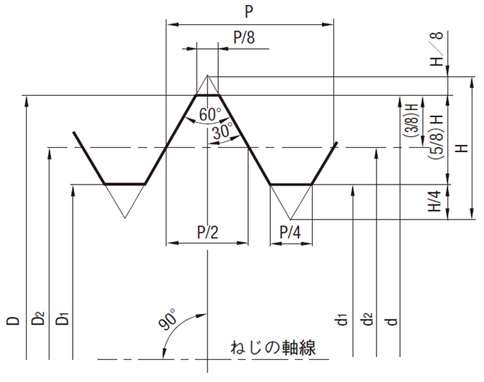

基準山形（JIS B 0205-1：2001 より抜粋）

D
：めねじ谷の径の基準寸法（呼び径）
d
：おねじ外径の基準寸法（呼び径）
D2
：めねじ有効径の基準寸法
d2
：おねじ有効径の基準寸法
D1
：めねじ内径の基準寸法
d1
：おねじ谷の径の基準寸法
H
：とがり山の高さ
P
：ピッチ

単位：mm

ピッチ
P		 Ｈ 5/8 H 3/8 H H/4 H/8
0.2 0.173 205 0.108 253 0.064 952 0.043 301 0.021 651
0.25 0.216 506 0.135 316 0.08 119 0.054 127 0.027 063
0.3 0.259 808 0.16 238 0.097 428 0.064 952 0.032 476
0.35 0.303 109 0.189 443 0.113 666 0.075 777 0.037 889
0.4 0.346 410 0.216 506 0.129 904 0.086 603 0.043 301
0.45 0.389 711 0.243 570 0.146 142 0.097 428 0.048 714
0.5 0.433 013 0.270 633 0.162 380 0.108 253 0.054 127
0.6 0.519 615 0.324 760 0.194 856 0.129 904 0.064 952
0.7 0.606 218 0.378 886 0.227 332 0.151 554 0.075 777
0.75 0.649 519 0.405 949 0.243 570 0.162 380 0.081 190
0.8 0.692 820 0.433 013 0.259 808 0.173 205 0.086 603
1 0.866 025 0.541 266 0.324 760 0.216 506 0.108 253
1.25 1.082 532 0.676 582 0.405 949 0.270 633 0.135 316
1.5 1.299 038 0.811 899 0.487 139 0.324 760 0.162 380
1.75 1.515 544 0.947 215 0.568 329 0.378 886 0.189 443
2 1.732 051 1.082 532 0.649 519 0.433 013 0.216 506
2.5 2.165 063 1.353 165 0.811 899 0.541 266 0.270 633
3 2.598 076 1.623 798 0.974 279 0.649 519 0.324 760
