スプリングピン（JIS B 2808：2013 より抜粋）

溝付き一般荷重用スプリングピンの形状・寸法

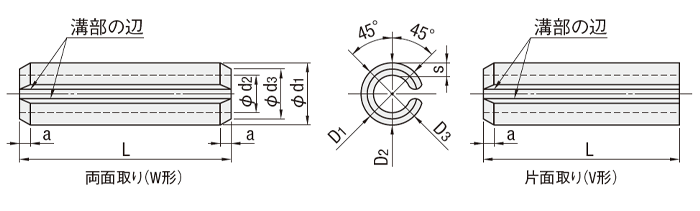

スプリングピンの形状

スプリングピンの取付孔の直径は、スプリングピンと呼び径と同じとし、取付孔の寸法公差は、JIS B 0401-1 で規定する寸法公差H12とする。
スプリングピンを取付孔に入れたとき、溝部の辺が全面で接触してはならない。
溝付き一般荷重用スプリングピンには面取りの量aの規格がない。

注釈

溝付きスプリングピンの外径は、次による。
外径d1の最大値：ピン円周上の外径の最大値とする。
外径d1の最小値：ピン円周上のD1、D2およびD3の３か所の外径平均値とする。

一般荷重用

単位：mm

横スクロールできます →

呼び径 1 1.2 1.4 1.5 1.6 2 2.5 3
取付け前 d1 最大 1.2 1.4 1.6 1.7 1.8 2.25 2.75 3.25
最小 1.1 1.3 1.5 1.6 1.7 2.15 2.65 3.15
面取りの径 d3 最大 0.9 1.1 1.3 1.4 1.5 1.9 2.4 2.9
厚さ s 0.2 0.25 0.28 0.3 0.3 0.4 0.5 0.6
せん断強さa)
最小値 (kN)		 0.69 1.02 1.35 1.55 1.68 2.76 4.31 6.2
取付孔 1 1.2 1.4 1.5 1.6 2 2.5 3
寸法許容差 (H12) +0.10
 0

横スクロールできます →

呼び径 4 5 6 8 10 13
取付け前 d1 最大 4.4 5.4 6.4 8.6 10.6 13.7
最小 4.2 5.2 6.2 8.3 10.3 13.4
面取りの径 d3 最大 3.9 4.8 5.8 7.8 9.8 12.7
厚さ s 0.8 1.0 1.2 1.6 2.0 2.5
せん断強さa)
最小値 (kN)		 10.8 17.25 24.83 44.13 68.94 112.78
取付孔 4 5 6 8 10 13
寸法許容差 (H12) +0.12
 0   		 +0.15
 0   		 +0.18
 0
長さ Lb) 許容差 呼び径
1 1.2 1.4 1.5 1.6 2 2.5 3 4 5 6 8 10 13
4 +0.5
0		 ○ ○ ○ ○ ○
5 ○ ○ ○ ○ ○ ○ ○
6 ○ ○ ○ ○ ○ ○ ○ ○
8 ○ ○ ○ ○ ○ ○ ○ ○ ○
10 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
12 +1.0
0		   ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
14     ○ ○ ○ ○ ○ ○ ○ ○ ○
16         ○ ○ ○ ○ ○ ○ ○ ○
18           ○ ○ ○ ○ ○ ○ ○ ○
20           ○ ○ ○ ○ ○ ○ ○ ○
22             ○ ○ ○ ○ ○ ○ ○ ○
25             ○ ○ ○ ○ ○ ○ ○ ○
28               ○ ○ ○ ○ ○ ○ ○
32               ○ ○ ○ ○ ○ ○ ○
36                 ○ ○ ○ ○ ○ ○
40                 ○ ○ ○ ○ ○ ○
45                   ○ ○ ○ ○ ○
50                   ○ ○ ○ ○ ○
56 +1.5
0		                     ○ ○ ○ ○
63                     ○ ○ ○ ○
70                       ○ ○ ○
80                       ○ ○ ○
90                         ○ ○
100                         ○ ○
110                           ○
125                           ○
140                           ○

注記  太線の枠内は、推奨する長さを示す。

注釈

a)
せん断強さの値は、炭素鋼およびマルテンサイト系ステンレス鋼製のものに適用する。
b)
140mmを超える長さについては、受渡当事者間の協定による。
