＜JIS B 6701-1992＞
「プラスチック射出成形機の金型関連寸法」
（7）ロケートリング用穴
7.1 直径
【表】ロケートリング用穴の直径D
|
7.2 穴の深さ

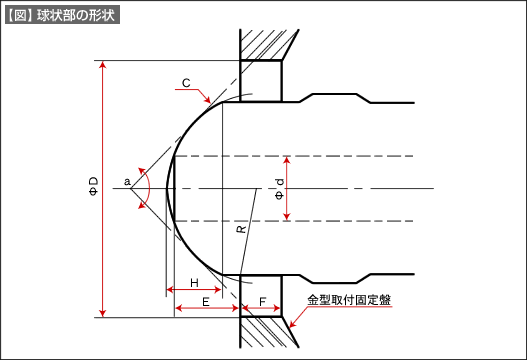

【図】に示すロケートリング用穴の深さFは、15mm以上とする。ただし、ロケートリング用穴の直径Dの呼び60の場合には、10mm以上でも差し支えない。
解説
射出成形機の固定側プラテンのロケートリング用穴に関する規格です。ロケートリングは、金型をプラテンに取り付ける際の位置決め用のリングです。通常は、標準部品を選定して、固定側取付板に組み込みます。（例：（株）ミスミ LRBSシリーズ）
ロケートリングのサイズ候補があらかじめ選定されていれば、自ずと標準で使用する寸法も定まってきますので、設計の際に便利です。
また、リバーシブルタイプ（例：（株）ミスミ LRBWシリーズ）を使用する際にも選定候補が絞られてきます。
