曲げ応力のケーススタディ

　コアピンの曲げ応力についてケーススタディを行います。
　前回までに曲げに関する基礎知識を解説いたしましたので、今回は、ケーススタディを行ってみたいと思います。

問題

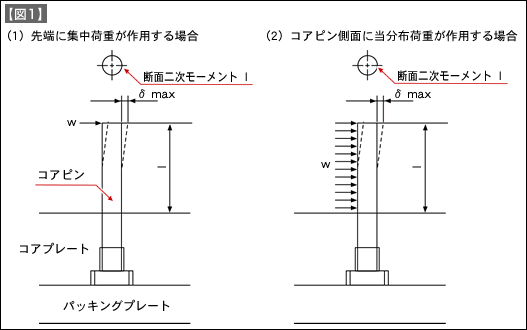

　【図1】に示すピンの根本には、最大でどのぐらいの曲げ応力が作用しているか?

解答例

　部材に作用する曲げ応力σは、次式で計算します。

　したがって、ピンに作用する最大曲げ応力σmaxは

　となります。

　【図1】では、
　　Mmax=F×L
　　=5×3.5
　　=17.5（kgf・cm）
　　となります。

　また、Zは、
　　Z=bh2/6
　　=1×0.2522/6
　　=0.0104（cm³）

　従って、
　　σmax=Mmax/Z
　　=17.5/0.0104
　　=1682.7（kgf/cm²）
　の最大曲げ応力が作用しています。
