ブザー付き回転灯は配線が色分けされているもののマニュアルを見ないと配線の区別が分かりにくい。ここでは「別々動作」と「同時動作」に分け、配線方法を解説する。※ブザー付き回転灯を爆発性雰囲気のある場所に設置する際には防爆仕様のものを使うこと
ブザーと回転灯の別々動作
電源線とブザー線は各々別の外部接点で配線することで、ブザーと回転灯を別々に動作させることができる。

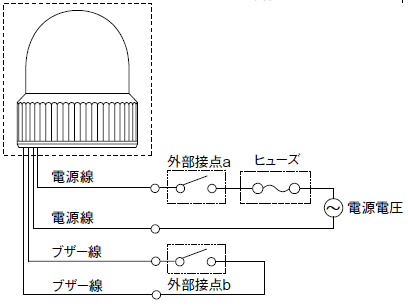

図1．ブザーと回転灯の個々動作図
表1．ブザーと回転灯の個々動作説明
| 外部接点a | 回転灯動作 |
| 外部接点a+外部接点b | 回転灯+ブザー動作 |
ブザーと回転灯の同時動作
ブザー線２本を接続しておき、電源線を外部接点で配線し、電源をON-OFFすることで、ブザーと回転灯を同時に動作させることができる。

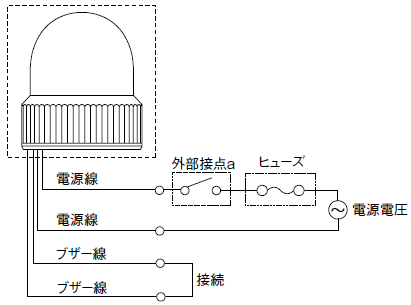

図2．ブザーと回転灯の同時動作図
表2．ブザーと回転灯の同時動作説明
| 外部接点a | 回転灯+ブザー動作 |
パトライト社資料より参考
