電線管コネクタ
電線保護チューブとボックスなどを持続します。
コネクタ
コンビネーションカップリング
90°形コネクタ
コネクタの種類
①ボックスコネクタ
（電線保護チューブとボックスをつなぐ継手）
②コンビネーションカップリング
（電線保護チューブと電線管をつなぐ継手）
③電気機器用コネクタ
（電線保護チューブと電気機器をつなぐ継手）
④90°ボックスコネクタ
（電線保護チューブと90°にボックスとつなぐ継手）
⑤45°ボックスコネクタ
（電線保護チューブと45°にボックスとつなぐ継手）
| ここポイント！ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ・電線保護チューブのサイズを確認してください。 ・取り付ける穴径を確認してください。 ・接続するねじの種類を確認してください。
・下記の規格サイズがあります。
|
電線保護チューブ
産業機械・ロボット・各種プラントの電気配線保護に最適なチューブです。
電線保護チューブの中にはケーブルが入ります。
柔軟性が優れているため（フレキシブル）S字配管、U字配管に使用できます。

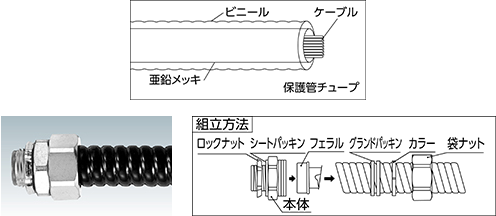

特長
- 中を通るケーブルを保護し、破損や水からの障害を防ぎます。
- 素管部分は亜鉛メッキ帯鋼製で機械的強度に優れています。
- 外部はジャケットにビニール被覆をしているため防水性・耐油性があります。
- ブレードがけタイプ…ケーブルから発生するノイズを遮断し、動作障害を防ぎます。（ノイズシールド）
電線保護チューブ（固定配管用）
特長
- 接続するところの両側が固定された所に使用します。
電線保護チューブ（可動配管用）
特長
- 接続するところの片側、または両側が動く所に使用します。
熱収縮チューブ
特長
- 中にケーブルを通した後、熱を加えることで収縮し、ケーブルサイズにぴったりと合います。水分や衝撃が直接ケーブルに届かないよう保護します。内側には防水・防食材が塗られているものや、ゴムにさまざまな材料を練りこんだものもあります。それらは、より高い保護効果をもっています。
-
材質
ポリオレフィン、シリコーンゴム、PTFEなど
| ここポイント！ |
|---|
| ・挿入ケーブルの外径および許容曲げ半径（最小）を考慮して電線保護チューブのサイズ（径）を選んでください。チューブ内径断面積に対して、チューブの中に入る断面積は30％前後がベストです。 ・許容曲げ半径…ケーブルの中に入る導線や光ファイバーなどがどれだけ曲がるのかということ。 ・電線保護チューブの種類と材質を確認してください。 |
