ばねの種類・材質や活用方法の情報、ミスミで購入可能なばねも選べる

「ばね」とは

「ばね」は各種機構に組込まれて使用される部品で種類も形状に違いのほか、材質や用途、使用環境による分類など様々な分類に分けることができ、適したものを選んで使用する必要があります。
また、ばねには信頼性、高速運動性能、小型軽量化、操作性などとの関係が深く、これからの技術進歩においても重要な部品です。

ばねの種類・材質

【表1】形状で分類したばねの種類

ばねの種類
（形状で分類）		 概説 図番号
a）コイルばね ・最も普及しているばね
・製作が容易で効率的、安価など
・圧縮・引張り・ねじりなどのばね機能を持つ
b）渦巻きばね ・ぜんまいに代表される形状で、ばねの弾性変形で回転力を与える機能など
c）皿ばね ・中心に穴のある円板を円錐状に加工した皿形ばねで、小容積で定荷重反力を要する部分などに使用される
d）ファスナばね ・締結に使用される色々な形状をしたばね
・ばね座金、E形止め輪、スプリングピンなど
e）重ね板ばね ・重量物の懸架装置（車両用など）に多く使用される
f）薄板ばね ・薄い平板をばね機能の形状にして使用するもの
・接点、クランプ類、配管継ぎ手部の締付部品など
g）トーションバー ・棒のねじり変形をばね作用に利用するもの
・スタビライザとして自動車で使用される
・竹の子状のコイルばねで衝撃緩衝などに使用される

材質によるばね（スプリング）の種類

スプリング名称 主な材質
一般小物ばね 硬引鋼線、ばね用ピアノ線
一般太物ばね SUP3,SUP4,SUP6
シートスプリング 硬引鋼線
弁ばね ばね用ピアノ線、オイルテンパー線、みがき熱処理鋼
クラッチばね SUP3、ばね用ピアノ線、弁ばね用ピアノ線、オイルテンパー線
鉄道車両用ばね SUP4、Mn-Cr鋼、Mn-Cr-B鋼
自動車用ばね SUP6、Mn-Cr鋼、Mn-Cr-B鋼
調速機用ばね SIP4,SUP6, オイルテンパー線
導電用ばね りん青銅、黄銅、珪素青銅、ニッケル青銅、ベリリウム銅
ダイヤル用ばね ばね用ピアノ線
非磁用ばね 18-8ステンレス鋼、エルジロイ
非膨張ばね エランバー
耐熱用ばね 弁ばね用ピアノ線、Si-Mn鋼、Mn-Cr鋼,高速度鋼、インコネル、インコネルＸ、ジュラニッケル、パーマニッケル
耐食用ばね 銅合金、焼き入れ焼き戻し鋼、18-8ステンレス鋼、モネル、Ｋモネル、ジュラニッケル、パーマニッケル

ばねの活用事例（使い方）

（a）組合せばね

組合せばね 複数の圧縮コイルばねの直列連結ばねと荷重—たわみ特性

複数の圧縮コイルばねの直列連結ばねと荷重—たわみ特性

組合せばね 複数の圧縮コイルばねの重ね合わせ組合せばねと荷重—たわみ特性

複数の圧縮コイルばねの重ね合わせ組合せばねと荷重—たわみ特性

（b）板ばね

板ばね 両端の支持部がスライドできる重ね板ばねと荷重—たわみ特性

両端の支持部がスライドできる重ね板ばねと荷重—たわみ特性

（c）渦巻きばね

渦巻きばね ひげぜんまいばね（計器などに利用）と荷重—たわみ特性

ひげぜんまいばね（計器などに利用）と荷重—たわみ特性

（d）皿ばね

皿ばね 皿ばねと荷重—たわみ特性

皿ばねと荷重—たわみ特性

（e）ダイヤフラムスプリング

ダイヤフラムスプリング ダイヤフラムスプリングと荷重—たわみ特性

ダイヤフラムスプリングと荷重—たわみ特性

（f）定荷重ぜんまいばね

定荷重ぜんまいばね 定荷重ぜんまいばねと荷重—たわみ特性

定荷重ぜんまいばねと荷重—たわみ特性

（g）定荷重ばね

定荷重ばね 定荷重ばねと荷重—たわみ特性

定荷重ばねと荷重—たわみ特性

ばねを選ぶ（購入する）

圧縮ばね：人気TOP 10商品

圧縮ばねの全商品を見る

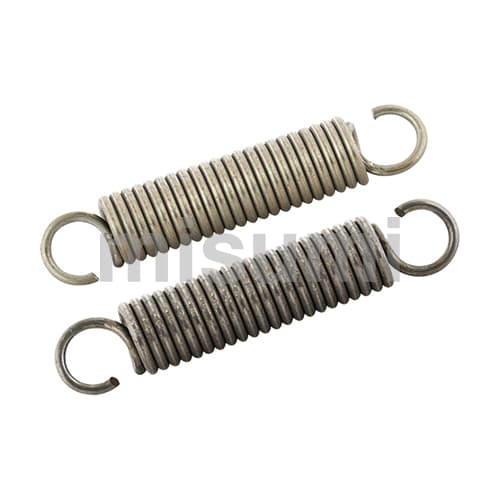

引張りばね：人気TOP 10商品

引張りばねの全商品を見る

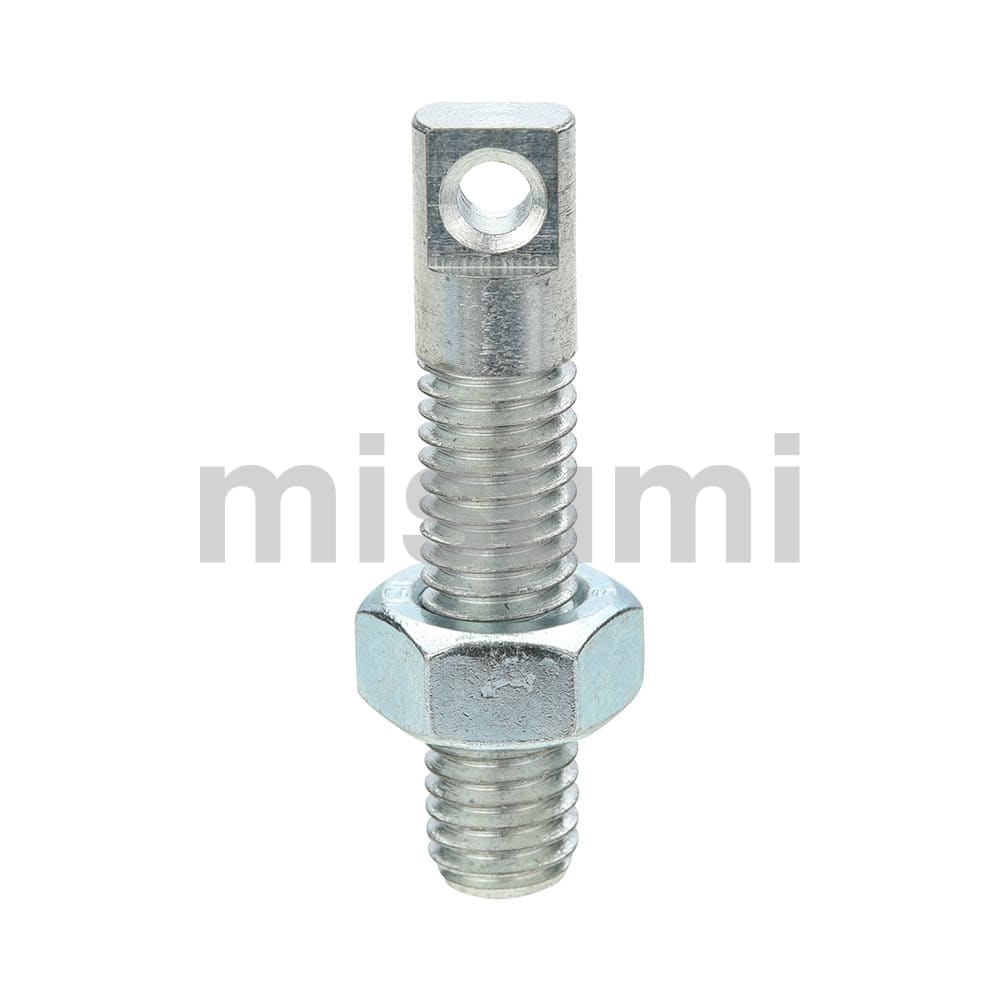

引張ばね用ポスト：人気TOP 10商品

引張ばね用ポストの全商品を見る

皿ばね：人気TOP 10商品

皿ばねの全商品を見る

ねじりばね：人気TOP 5商品

ねじりばねの全商品を見る

薄板ばねの商品一覧

薄板ばねのカテゴリページはこちら

定荷重ばねの商品一覧

定荷重ばねのカテゴリページはこちら

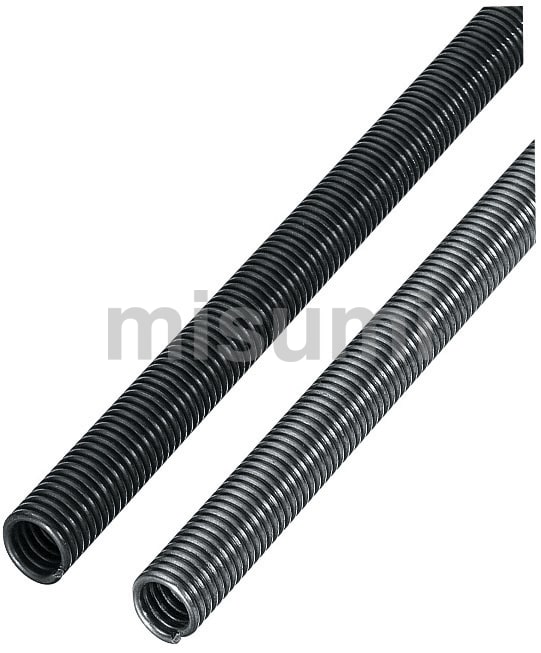

ロング密着ばね：人気TOP5商品

ロング密着ばねのカテゴリページはこちら

電池ばねの商品一覧

電池ばねのカテゴリページはこちら

引張りばね用フックの商品一覧

  • 引張りばね用フック

    • 数量スライド割引

    ミスミ

    引張りばね用フック
    仕様…
    1. 環境対応 RoHS対応（10物質）
    2. 特性・用途 該当なし
    3. 材質証明書 対象
    評価 4.0 平均満足度4.0

    2件のレビュー

    通常価格(税別)： 118円〜

    通常出荷日：在庫品1日目

  • 【クリーン洗浄品】引張りばね用フック

    • 精密洗浄
    • 数量スライド割引
    • 電解研磨＋精密洗浄
    • 脱脂洗浄

    ミスミ

    【クリーン洗浄品】引張りばね用フック
    仕様…
    1. 環境対応 RoHS対応（10物質）
    2. 特性・用途 クリーン洗浄
    3. 材質 SUS304
    4. 表面処理 なし
    5. 材質証明書 対象
    評価 0.0

    通常価格(税別)： 780円〜

    通常出荷日：5日目

引張りばね用フックのカテゴリページはこちら
