トーションバネ

トーションバネ
通常単価(税別):
771円~
通常出荷日:
1日目

【特長】
・円筒形に巻かれたばねを、コイル中心線に対してねじる方向に使用するばねです
・アーム角度を閉じる方向で使用される場合は、コイル径が減少するためばねの支持棒の径は、最大負荷時コイル内径の約90%が理想的です
・クリップなど挟んで戻す力を必要とするばねです

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

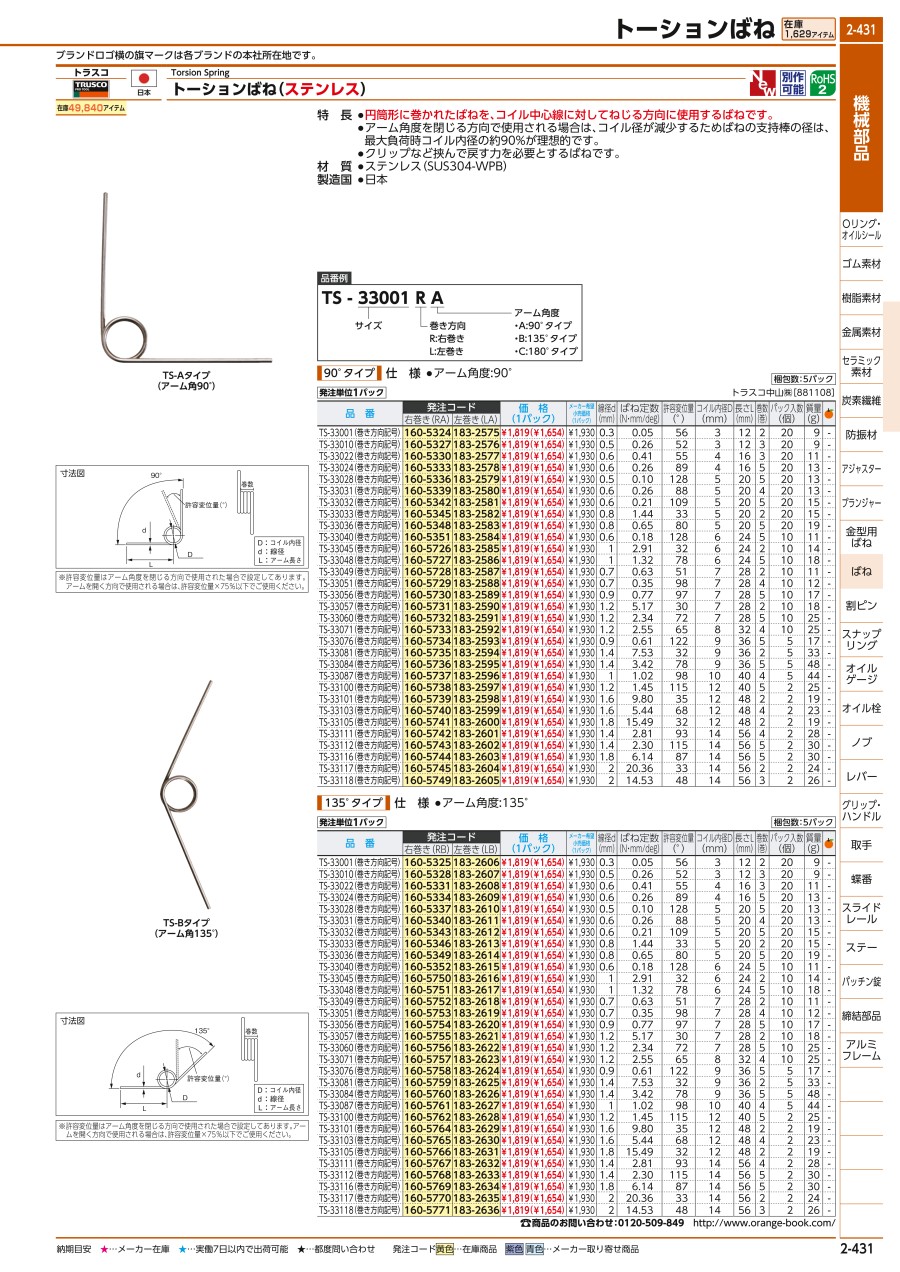

PDF

型番

93 の型番候補があります候補を表示


型番

TS-33001RA

TS-33001RB

TS-33001RC

TS-33010RA

TS-33010RB

TS-33010RC

TS-33022RA

TS-33022RB

TS-33022RC

TS-33024RA

TS-33024RB

TS-33024RC

TS-33028RA

TS-33028RB

TS-33028RC

TS-33031RA

TS-33031RB

TS-33031RC

TS-33032RA

TS-33032RB

TS-33032RC

TS-33033RA

TS-33033RB

TS-33033RC

TS-33036RA

TS-33036RB

TS-33036RC

TS-33040RA

TS-33040RB

TS-33040RC

TS-33045RA

TS-33045RB

TS-33045RC

TS-33048RA

TS-33048RB

TS-33048RC

TS-33049RA

TS-33049RB

TS-33049RC

TS-33051RA

TS-33051RB

TS-33051RC

TS-33056RA

TS-33056RB

TS-33056RC

TS-33057RA

TS-33057RB

TS-33057RC

TS-33060RA

TS-33060RB

TS-33060RC

TS-33071RA

TS-33071RB

TS-33071RC

TS-33076RA

TS-33076RB

TS-33076RC

TS-33081RA

TS-33081RB

TS-33081RC

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?自由角度 θ 内径 ID ねじり角度 Фd2
(deg)
線径 d
(φ)
巻数 n ばね定数 k
(N・mm/deg)
パック入数
(個)

1,482円

1個

1日目

1090°コイル右巻 φ3 56 0.3 2 0.05 20

1,482円

1個

1日目

10135°コイル右巻 φ3 56 0.3 2 0.05 20

1,482円

1個

1日目

10180°コイル右巻 φ3 56 0.3 2 0.05 20

2,108円

1個

1日目

1090°コイル右巻 φ3 52 0.5 3 0.26 20

1,518円

1個

1日目

10135°コイル右巻 φ3 52 0.5 3 0.26 20

1,482円

1個

1日目

10180°コイル右巻 φ3 52 0.5 3 0.26 20

1,518円

1個

1日目

1090°コイル右巻 φ4 55 0.6 3 0.41 20

1,482円

1個

1日目

10135°コイル右巻 φ4 55 0.6 3 0.41 20

1,482円

1個

1日目

10180°コイル右巻 φ4 55 0.6 3 0.41 20

1,482円

1個

1日目

1090°コイル右巻 φ4 89 0.6 5 0.26 20

1,769円

1個

1日目

10135°コイル右巻 φ4 89 0.6 5 0.26 20

1,482円

1個

1日目

10180°コイル右巻 φ4 89 0.6 5 0.26 20

1,482円

1個

1日目

1090°コイル右巻 φ5 128 0.5 5 0.1 20

1,482円

1個

1日目

10135°コイル右巻 φ5 128 0.5 5 0.1 20

1,482円

1個

1日目

10180°コイル右巻 φ5 128 0.5 5 0.1 20

1,482円

1個

1日目

1090°コイル右巻 φ5 88 0.6 4 0.26 20

1,482円

1個

1日目

10135°コイル右巻 φ5 88 0.6 4 0.26 20

2,108円

1個

1日目

10180°コイル右巻 φ5 88 0.6 4 0.26 20

1,482円

1個

1日目

1090°コイル右巻 φ5 109 0.6 5 0.21 20

1,482円

1個

1日目

10135°コイル右巻 φ5 109 0.6 5 0.21 20

1,482円

1個

1日目

10180°コイル右巻 φ5 109 0.6 5 0.21 20

1,598円

1個

1日目

1090°コイル右巻 φ5 33 0.8 2 1.44 20

1,482円

1個

1日目

10135°コイル右巻 φ5 33 0.8 2 1.44 20

1,779円

1個

1日目

10180°コイル右巻 φ5 33 0.8 2 1.44 20

1,613円

1個

1日目

1090°コイル右巻 φ5 80 0.8 5 0.65 20

1,482円

1個

1日目

10135°コイル右巻 φ5 80 0.8 5 0.65 20

1,518円

1個

1日目

10180°コイル右巻 φ5 80 0.8 5 0.65 20

1,482円

1個

1日目

1090°コイル右巻 φ6 128 0.6 5 0.18 10

1,779円

1個

1日目

10135°コイル右巻 φ6 128 0.6 5 0.18 10

1,482円

1個

1日目

10180°コイル右巻 φ6 128 0.6 5 0.18 10

1,264円

1個

1日目

1090°コイル右巻 φ6 32 1 2 2.91 10

1,613円

1個

1日目

10135°コイル右巻 φ6 32 1 2 2.91 10

1,613円

1個

1日目

10180°コイル右巻 φ6 32 1 2 2.91 10

1,613円

1個

1日目

1090°コイル右巻 φ6 78 1 5 1.32 10

1,613円

1個

1日目

10135°コイル右巻 φ6 78 1 5 1.32 10

1,482円

1個

1日目

10180°コイル右巻 φ6 78 1 5 1.32 10

1,094円

1個

1日目

1090°コイル右巻 φ7 51 0.7 2 0.63 10

1,094円

1個

1日目

10135°コイル右巻 φ7 51 0.7 2 0.63 10

1,998円

1個

1日目

10180°コイル右巻 φ7 51 0.7 2 0.63 10

1,264円

1個

1日目

1090°コイル右巻 φ7 98 0.7 4 0.35 10

1,518円

1個

1日目

10135°コイル右巻 φ7 98 0.7 4 0.35 10

2,108円

1個

1日目

10180°コイル右巻 φ7 98 0.7 4 0.35 10

1,482円

1個

1日目

1090°コイル右巻 φ7 97 0.9 5 0.77 10

1,518円

1個

1日目

10135°コイル右巻 φ7 97 0.9 5 0.77 10

1,518円

1個

1日目

10180°コイル右巻 φ7 97 0.9 5 0.77 10

1,598円

1個

1日目

1090°コイル右巻 φ7 30 1.2 2 5.17 10

1,482円

1個

1日目

10135°コイル右巻 φ7 30 1.2 2 5.17 10

1,482円

1個

1日目

10180°コイル右巻 φ7 30 1.2 2 5.17 10

1,613円

1個

1日目

1090°コイル右巻 φ7 72 1.2 5 2.34 10

1,598円

1個

1日目

10135°コイル右巻 φ7 72 1.2 5 2.34 10

1,482円

1個

1日目

10180°コイル右巻 φ7 72 1.2 5 2.34 10

1,613円

1個

1日目

1090°コイル右巻 φ8 65 1.2 4 2.55 10

1,264円

1個

1日目

10135°コイル右巻 φ8 65 1.2 4 2.55 10

1,598円

1個

1日目

10180°コイル右巻 φ8 65 1.2 4 2.55 10

1,613円

1個

1日目

1090°コイル右巻 φ9 122 0.9 5 0.61 5

1,613円

1個

1日目

10135°コイル右巻 φ9 122 0.9 5 0.61 5

1,482円

1個

1日目

10180°コイル右巻 φ9 122 0.9 5 0.61 5

1,486円

1個

1日目

1090°コイル右巻 φ9 32 1.4 2 7.53 5

1,518円

1個

1日目

10135°コイル右巻 φ9 32 1.4 2 7.53 5

1,482円

1個

1日目

10180°コイル右巻 φ9 32 1.4 2 7.53 5

Loading...

基本情報

材質 ステンレス(SUS304-WPB)
