大陽ステンレススプリング

皿ばね（重荷重用）【1～50個入り】

Name: 皿ばね（重荷重用）【1～50個入り】
Brand: 大陽ステンレススプリング
SKU: 221000016967
Rating: 4.5 (7 reviews)

カタログ

通常単価(税別): 16円～46,071円

税込単価: 18円～50,678円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

少ない撓み量で高荷重を得ることが出来る皿ばね。【特長】・平ワッシャーを弓状に曲げ、撓ませることで荷重を...

詳細を確認

4.54.5

2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。

よく一緒に見られています

大陽ステンレススプリング

皿ばね（軽荷重用） φ10～50（外径10～50mm）

通常価格(税別)： 22円 (税込価格：24円)

通常出荷日：在庫品1日目

未確定：候補が43型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

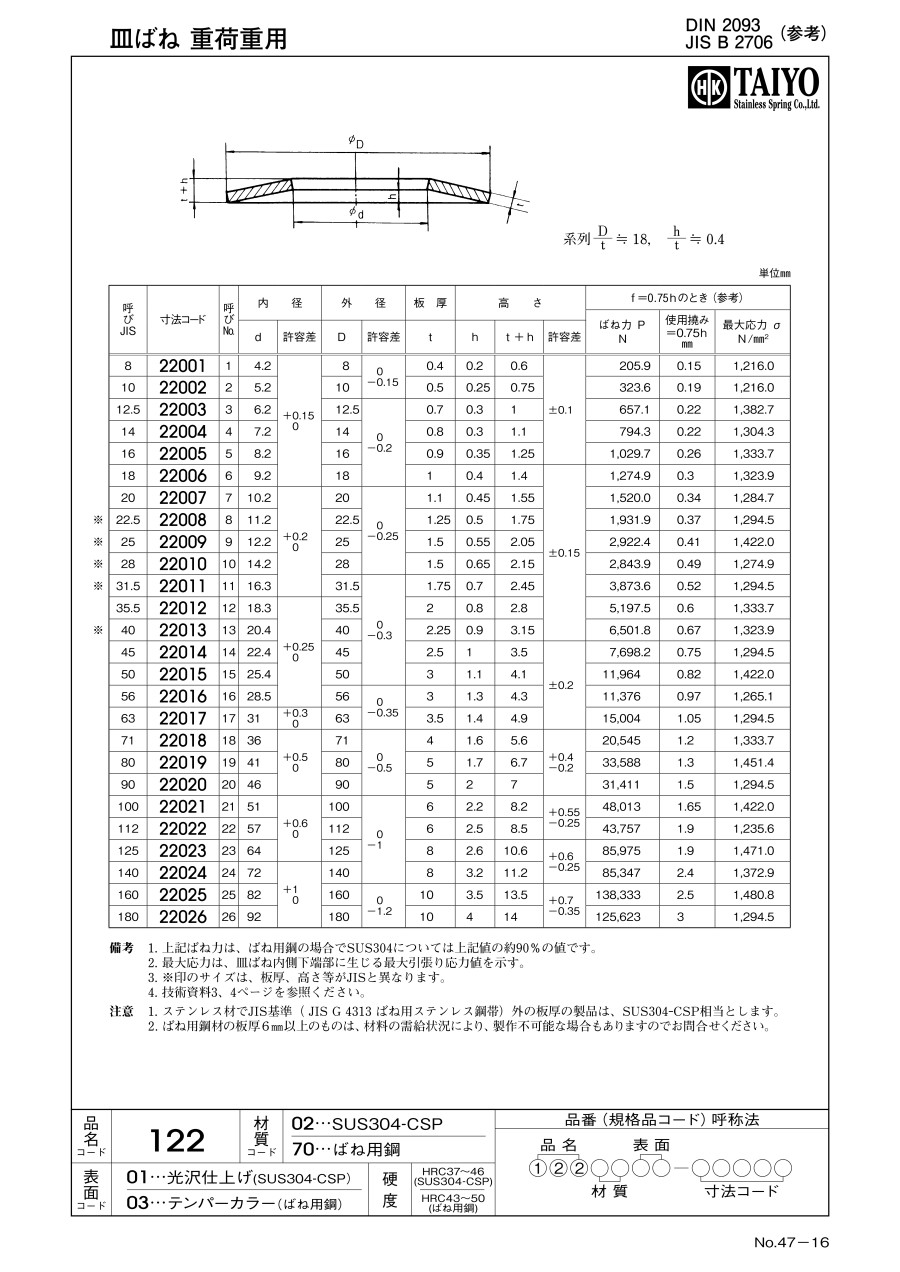

皿ばね（重荷重用）の外形図と寸法

単位mm

呼び No.	呼び JIS	寸法コード	内径		外径		板厚	高さ
呼び No.	呼び JIS	寸法コード	d	許容差	D	許容差	t	h	t+h	許容差
1	8	22001	4.2	+0.15 0	8	0 -0.15	0.4	0.2	0.6	±0.1
2	10	22002	5.2		10	0 -0.15	0.5	0.25	0.75
3	12.5	22003	6.2		12.5	0 -0.2	0.7	0.3	1
4	14	22004	7.2		14		0.8	0.3	1.1
5	16	22005	8.2		16		0.9	0.35	1.25
6	18	22006	9.2		18		1	0.4	1.4	±0.15
7	20	22007	10.2	+0.2 0	20	0 -0.25	1.1	0.45	1.55
※8	22.5	22008	11.2		22.5		1.25	0.5	1.75
※9	25	22009	12.2		25		1.5	0.55	2.05
※10	28	22010	14.2		28		1.5	0.65	2.15
※11	31.5	22011	16.3		31.5	0 -0.3	1.75	0.7	2.45
12	35.5	22012	18.3	+0.25 0	35.5		2	0.8	2.8
※13	40	22013	20.4		40		2.25	0.9	3.15
14	45	22014	22.4		45		2.5	1	3.5	±0.2
15	50	22015	25.4		50		3	1.1	4.1
16	56	22016	28.5		56	0 -0.35	3	1.3	4.3
17	63	22017	31	+0.3 0	63	0 -0.35	3.5	1.4	4.9
18	71	22018	36	+0.5 0	71	0 -0.5	4	1.6	5.6	+0.4 -0.2
19	80	22019	41		80		5	1.7	6.7
20	90	22020	46		90		5	2	7
21	100	22021	51	+0.6 0	100	0 -1	6	2.2	8.2	+0.55 -0.25
22	112	22022	57		112		6	2.5	8.5	+0.55 -0.25
23	125	22023	64		125		8	2.6	10.6	+0.6 -0.25
24	140	22024	72	+1 0	140		8	3.2	11.2	+0.6 -0.25
25	160	22025	82		160	0 -1.2	10	3.5	13.5	+0.7 -0.35
26	180	22026	92		180	0 -1.2	10	4	14	+0.7 -0.35

単位:mm。上記ばね力は、ばね用鋼の場合でもSUS304については上記値の約90%です。最大応力は、皿ばね内側下端部に生じる最大引張り応力値を示します。
※印のサイズは、板厚、高さ等がJISと異なリます。

型番リスト

表示件数

型番

外径 D

(φ)

材質

内径 d

(φ)

高さ t+h

(mm)

ばね力 P

(N)

板厚 t

(mm)

高さ h

(mm)

表面処理

硬度

呼びJIS

呼びNo.

RoHS2（10物質）?

最小発注数量

8	SUS304-CSP	4.2	0.6	186.2	0.4	0.2	光沢仕上げ	HRC37～46	8	1	対応	1個
10	SUS304-CSP	5.2	0.75	294	0.5	0.25	光沢仕上げ	HRC37～46	10	2	対応	1個
12.5	SUS304-CSP	6.2	1	588	0.7	0.3	光沢仕上げ	HRC37～46	12.5	3	対応	1個
14	SUS304-CSP	7.2	1.1	715.4	0.8	0.3	光沢仕上げ	HRC37～46	14	4	対応	1個
16	SUS304-CSP	8.2	1.25	931	0.9	0.35	光沢仕上げ	HRC37～46	16	5	対応	1個
18	SUS304-CSP	9.2	1.4	1146.6	1	0.4	光沢仕上げ	HRC37～46	18	6	対応	1個
20	SUS304-CSP	10.2	1.55	1372	1.1	0.45	光沢仕上げ	HRC37～46	20	7	対応	1個
22.5	SUS304-CSP	11.2	1.75	1734.6	1.25	0.5	光沢仕上げ	HRC37～46	22.5	8	対応	1個
25	SUS304-CSP	12.2	2.05	2626.4	1.5	0.55	光沢仕上げ	HRC37～46	25	9	対応	1個
28	SUS304-CSP	14.2	2.15	2557.8	1.5	0.65	光沢仕上げ	HRC37～46	28	10	対応	1個
31.5	SUS304-CSP	16.3	2.45	3488.8	1.75	0.7	光沢仕上げ	HRC37～46	31.5	11	対応	1個
35.5	SUS304-CSP	18.3	2.8	4674.6	2	0.8	光沢仕上げ	HRC37～46	35.5	12	対応	1個
40	SUS304-CSP	20.4	3.15	5850.6	2.25	0.9	光沢仕上げ	HRC37～46	40	13	対応	1個
45	SUS304-CSP	22.4	3.5	6928.6	2.5	1	光沢仕上げ	HRC37～46	45	14	対応	1個
50	SUS304-CSP	25.4	4.1	10760.4	3	1.1	光沢仕上げ	HRC37～46	50	15	対応	100個
56	SUS304-CSP	28.5	4.3	10231.2	3	1.3	光沢仕上げ	HRC37～46	56	16	対応	100個
63	SUS304-CSP	31	4.9	13494.6	3.5	1.4	光沢仕上げ	HRC37～46	63	17	対応	50個
80	SUS304-CSP	41	6.7	30213.4	5	1.7	光沢仕上げ	HRC37～46	80	19	対応	50個
90	SUS304-CSP	46	7	28253.4	5	2	光沢仕上げ	HRC37～46	90	20	対応	40個
100	SUS304-CSP	51	8.2	43178.8	6	2.2	光沢仕上げ	HRC37～46	100	21	対応	30個
112	SUS304-CSP	57	8.5	39356.8	6	2.5	光沢仕上げ	HRC37～46	112	22	対応	30個
125	SUS304-CSP	64	10.6	77322	8	2.6	光沢仕上げ	HRC37～46	125	23	対応	20個
140	SUS304-CSP	72	11.2	76763.4	8	3.2	光沢仕上げ	HRC37～46	140	24	対応	20個
180	SUS304-CSP	92	14	112984.2	10	4	光沢仕上げ	HRC37～46	180	26	対応	12個
8	ばね用鋼	4.2	0.6	205.9	0.4	0.2	テンパーカラー	HRC43～50	8	1	対応	1個
10	ばね用鋼	5.2	0.75	323.6	0.5	0.25	テンパーカラー	HRC43～50	10	2	対応	1個
12.5	ばね用鋼	6.2	1	657.1	0.7	0.3	テンパーカラー	HRC43～50	12.5	3	対応	1個
14	ばね用鋼	7.2	1.1	794.3	0.8	0.3	テンパーカラー	HRC43～50	14	4	対応	1個
16	ばね用鋼	8.2	1.25	1029.7	0.9	0.35	テンパーカラー	HRC43～50	16	5	対応	1個
18	ばね用鋼	9.2	1.4	1274.9	1	0.4	テンパーカラー	HRC43～50	18	6	対応	1個
20	ばね用鋼	10.2	1.55	1520	1.1	0.45	テンパーカラー	HRC43～50	20	7	対応	1個
22.5	ばね用鋼	11.2	1.75	1931.9	1.25	0.5	テンパーカラー	HRC43～50	22.5	8	対応	1個
25	ばね用鋼	12.2	2.05	2922.4	1.5	0.55	テンパーカラー	HRC43～50	25	9	対応	1個
28	ばね用鋼	14.2	2.15	2843.9	1.5	0.65	テンパーカラー	HRC43～50	28	10	対応	1個
31.5	ばね用鋼	16.3	2.45	3873.6	1.75	0.7	テンパーカラー	HRC43～50	31.5	11	対応	1個
35.5	ばね用鋼	18.3	2.8	5197.5	2	0.8	テンパーカラー	HRC43～50	35.5	12	対応	1個
40	ばね用鋼	20.4	3.15	6501.8	2.25	0.9	テンパーカラー	HRC43～50	40	13	対応	1個
45	ばね用鋼	22.4	3.5	7698.2	2.5	1	テンパーカラー	HRC43～50	45	14	対応	1個
63	ばね用鋼	31	4.9	15004	3.5	1.4	テンパーカラー	HRC43～50	63	17	非対応	50個
71	ばね用鋼	36	5.6	20545	4	1.6	テンパーカラー	HRC43～50	71	18	対応	1パック 50個入り
80	ばね用鋼	41	6.7	33588	5	1.7	テンパーカラー	HRC43～50	80	19	対応	50個
112	ばね用鋼	57	8.5	43757	6	2.5	テンパーカラー	HRC43～50	112	22	対応	30個
125	ばね用鋼	64	10.6	85975	8	2.6	テンパーカラー	HRC43～50	125	23	対応	20個

通常単価(税別) (税込単価)	通常出荷日

16円 ( 18円 )	在庫品1日目当日出荷可能
17円 ( 19円 )	在庫品1日目当日出荷可能
22円 ( 24円 )	在庫品1日目当日出荷可能
34円 ( 37円 )	在庫品1日目当日出荷可能
32円 ( 35円 )	在庫品1日目当日出荷可能
52円 ( 57円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	在庫品1日目当日出荷可能
80円 ( 88円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	在庫品1日目当日出荷可能
116円 ( 128円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	19日目
290円 ( 319円 )	9日目
685円 ( 754円 )	5日目
1,574円 ( 1,731円 )	5日目
3,348円 ( 3,683円 )	5日目
5,757円 ( 6,333円 )	5日目
6,982円 ( 7,680円 )	5日目
12,421円 ( 13,663円 )	5日目
22,152円 ( 24,367円 )	5日目
46,071円 ( 50,678円 )	5日目
28円 ( 31円 )	在庫品1日目当日出荷可能
22円 ( 24円 )	在庫品1日目当日出荷可能
37円 ( 41円 )	在庫品1日目当日出荷可能
31円 ( 34円 )	在庫品1日目当日出荷可能
26円 ( 29円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	在庫品1日目当日出荷可能
74円 ( 81円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
116円 ( 128円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
102円 ( 112円 )	在庫品1日目当日出荷可能
173円 ( 190円 )	在庫品1日目当日出荷可能
182円 ( 200円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	6日目
37,092円 ( 40,801円 )	1日目
695円 ( 765円 )	19日目
10,261円 ( 11,287円 )	5日目
24,360円 ( 26,796円 )	5日目

詳細情報

基本情報

基本情報

少ない撓み量で高荷重を得ることが出来る皿ばね。
【特長】
・平ワッシャーを弓状に曲げ、撓ませることで荷重を発生させる。
・狭小スペースで高荷重を必要とする場合に有効です。
・要求荷重や使用箇所により、並列、単列に重ねて使用することが出来ます。
【用途】
・振動緩和、緩み止めなどに使用します。

ご注意

2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
止め穴付六角ボルト
「皿ばね（重荷重用）」と組み合わせて使用する六角ボルトです。
ＳＵＮＣＯ
六角ボルトステンレス表面処理なし全ねじ
「皿ばね（重荷重用）」と組み合わせて使用する六角ボルトです。
極東製作所
六角穴付きボルト HCSNNFXC
「皿ばね（重荷重用）」と組み合わせて使用する六角穴付きボルトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
