強力ばね TF(軽小荷重用)

強力ばね TF(軽小荷重用)
通常単価:
88円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

「強力ばね」シリーズとして規格開発し、JIS B 5012にも認定した異形線コイルスプリング。
【特長】
・材質:ばね用シリコンクロム鋼。塗装:黄色電着塗装。使用温度:-30~+150℃。
・外径公差:+0mm、-0.7mm。・内径公差:+0.7mm、+0.1mm。
・自由長公差:50mm以下は±0.5mm、55mm以上は±1%。
・荷重公差:±10%。最大タワミ量:自由長X50%。耐久性を追求したオリジナルの製造工程。
・軽小荷重・軽荷重・中荷重・重荷重・極重荷重の5規格を用意。
・異形断面材料を用いる事により、丸線ばねより小型化・高荷重・高ストロークを実現。
【用途】
・ロット間のバラツキが無い為、プレス金型から機械部品まで幅広く使用可能。

PDF

型番

258 の型番候補があります候補を表示

JIS B 5012にも認定した異形線コイルスプリング 強力ばねα TF 軽小荷重

強力ばねα TB 極重荷重



強力ばねα TF 軽小荷重



  • 丸線コイルばねに比べ、小スペースで高荷重が得られる。
  • 環境負荷物質(ELV、REACH(SVHC認可対象))、輸出貿易管理令、紛争鉱物に関し対応済み。

種類と材料と耐熱温度

種類呼称識別色・防錆処理材料使用温度
軽荷重TF黄色・電着塗装ばね用シリコンクロム鋼-30℃~150℃

使用回数と圧縮比の関係と寸法名称

使用回数と圧縮比の関係と寸法名称表



使用回数と圧縮比の関係と寸法名称表



  • ※ 全シリーズの使用回数は、実験値であり、保証するものではありません。
  • ※ 密着たわみは参考値です(ロットによってバラツキがあります)。

許容差

外径内径自由長
60mm以下70mm以上33mm以下38mm以上50mm以下55mm以上
+ 0 mm
- 0.7 mm
+ 0 mm
- 1.0 mm
+ 0.7 mm
+ 0.1 mm
- 0 mm
+ 1.0 mm
± 0.5 mm± 1 %
荷重巻方向
± 10 %

ばねの取り扱い・使用方法と注意点

製品規格の確認

ばねの取り付け・ご使用の前に、設計上の仕様と取り付ける製品規格を十分に確認してください。特に、ISO規格の製品と「強力ばね」は、識別色・ばね特性が全く異なりますのでご注意ください。
詳細は下記「東発の強力ばね」と「東発のISO規格ばね」の主な違いをご参照ください。

東発の強力ばね

 東発の強力ばね
強力ばねの外形図

強力ばねの外形図

使用たわみ

当社カタログに荷重表記されているたわみ量の範囲でご使用ください。範囲を超えて使用した場合、荷重の急上昇・コイル線の線間接触などにより早期折損する可能性があります。

表面傷

ばねの表面に傷があると早期折損につながります。ばねに傷を確認した場合は、新しい製品と交換する事をお奨めします。

加圧の平行度

ばねは取り付け側及び加圧側を使用ストローク全域で平行になる様に設定してください。傾いた状態で加圧した場合、偏荷重により早期折損する場合があります。



ばねは取り付け側及び加圧側を使用ストローク全域で平行になる様に設定してください。傾いた状態で加圧した場合、偏荷重により早期折損する場合があります。



並列使用

ばねを同一平面上で多種類・複数を同時に使用する場合は、加圧の平行度・荷重・たわみ量など全体のバランスにご注意ください。



ばねを同一平面上で多種類・複数を同時に使用する場合は、加圧の平行度・荷重・たわみ量など全体のバランスにご注意ください。



直列使用の禁止

ばねを縦に重ねて使用しないでください。ばねが座屈し易くなり早期折損する場合があります。



ばねを縦に重ねて使用しないでください。ばねが座屈し易くなり早期折損する場合があります。



ダブル使用の禁止

ばねの内側に小さい径のばねを挿入し同軸上で使用しないでください。ばねの線材が他のばねの線間に噛み込むなどして早期折損する場合があります



ばねの内側に小さい径のばねを挿入し同軸上で使用しないでください。ばねの線材が他のばねの線間に噛み込むなどして早期折損する場合があります。



設置条件(初期圧)

ばねは少しでも押している状態(初期圧がある状態)で使用してください。ばねに初期圧が加わらない状態で使用すると、使用中の衝撃・偏荷重により早期折損する場合があります。

ばねガイド

ばねガイド無しで使用した場合、ばねが座屈・胴曲りしやすくなる事により早期折損する場合があります。ご使用の際には、ばねの内径若しくは外径をガイドして使用してください。また、内径に金属製のガイドを使用する場合、ばね内径と金属ガイドの干渉によりばねの内径を磨耗させ、早期折損させる場合があります。

使用温度

カタログ記載の荷重等規格値は、常温(40℃以下)で使用される事を条件とされております。80℃を超える使用環境温度では、使用条件によっては自由高さの減少、荷重・耐久性の減衰の可能性があります。また、使用前であっても200℃以上の加熱は避けてください。

ばねを圧縮した状態での保管

ばねを圧縮したまま長期間保管しないでください。圧縮した状態での保管は、ばねを疲労させております。再度使用する時には既に折損しやすくなっている場合がありますので、新しい製品と交換する事をお奨め致します。

引張りばね

引張りばねはフックが外れた場合は危険ですので、フック部の取り付け状態、ばね取り付け・取り外し作業時には十分注意してください。

製品用途

圧縮ばねは圧縮方向以外の力(引張る、ねじる等)を加えて使用しないでください。引張りばねは、引張り方向以外では使用しないでください。変形、折損につながります。また、ばね以外の用途(ハンマーや重石等)には使用しないでください。予期せぬ事故やケガを招く恐れがあります。

注意

設置部分の補強

引張りばねはフックが外れた場合は危険ですので、フック部の取り付け状態、ばね取り付け・取り外し作業時には十分注意してください。

定期点検

圧縮ばねは圧縮方向以外の力(引張る、ねじる等)を加えて使用しないでください。引張りばねは、引張り方向以外では使用しないでください。変形、折損につながります。また、ばね以外の用途、ハンマーや重石等には使用しないでください。予期せぬ事故やケガを招く恐れがあります。

保管

ばねの保管時は高温・多湿を避け、ばねは取扱者以外が触れないような安全な場所に保管してください。

廃棄

東発の標準ばねシリーズは低合金鋼(ばね用シリコンクロム鋼、ピアノ線、ばね用ステンレス線)ですので、廃棄は通常の金属廃棄物として処理できます。

製品規格について

外径・内径

外径・内径の測定箇所 ばねの端部より1〜2巻目のばね寸法。



外径・内径の測定箇所

ばねの端部より1〜2巻目のばね寸法。



ばね定数

たわみ量に対する荷重の目安です。

荷重の特性

荷重特性の表 ばね定数による荷重計算値に対し、たわみ始めは荷重が低め、最大たわみ(密着)に近づくと荷重が高めになり、実測の許容差から外れる場合があります。



荷重特性の表

ばね定数による荷重計算値に対し、たわみ始めは荷重が低め、最大たわみ(密着)に近づくと荷重が高めになり、実測の許容差から外れる場合があります。






識別色

規格によっては、識別色が同じでも規格荷重・規格寸法が異なるため、識別に十分な注意が必要です。

強力ばね

強力ばね。

強力ばねα(アルファ)

強力ばねα(アルファ)。

開発秘話



1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。

型番
TF8X10
TF8X15
TF8X20
TF8X25
TF8X30
TF8X35
TF8X40
TF8X45
TF8X50
TF8X55
TF8X60
TF8X65
TF8X70
TF8X75
TF8X80
TF10X20
TF10X25
TF10X30
TF10X35
TF10X40
TF10X45
TF10X50
TF10X55
TF10X60
TF10X65
TF10X70
TF10X75
TF10X80
TF10X90
TF12X20
TF12X25
TF12X30
TF12X35
TF12X40
TF12X45
TF12X50
TF12X55
TF12X60
TF12X65
TF12X70
TF12X75
TF12X80
TF12X90
TF14X25
TF14X30
TF14X35
TF14X40
TF14X45
TF14X50
TF14X55
TF14X60
TF14X65
TF14X70
TF14X75
TF14X80
TF14X90
TF14X100
TF16X25
TF16X30
TF16X35

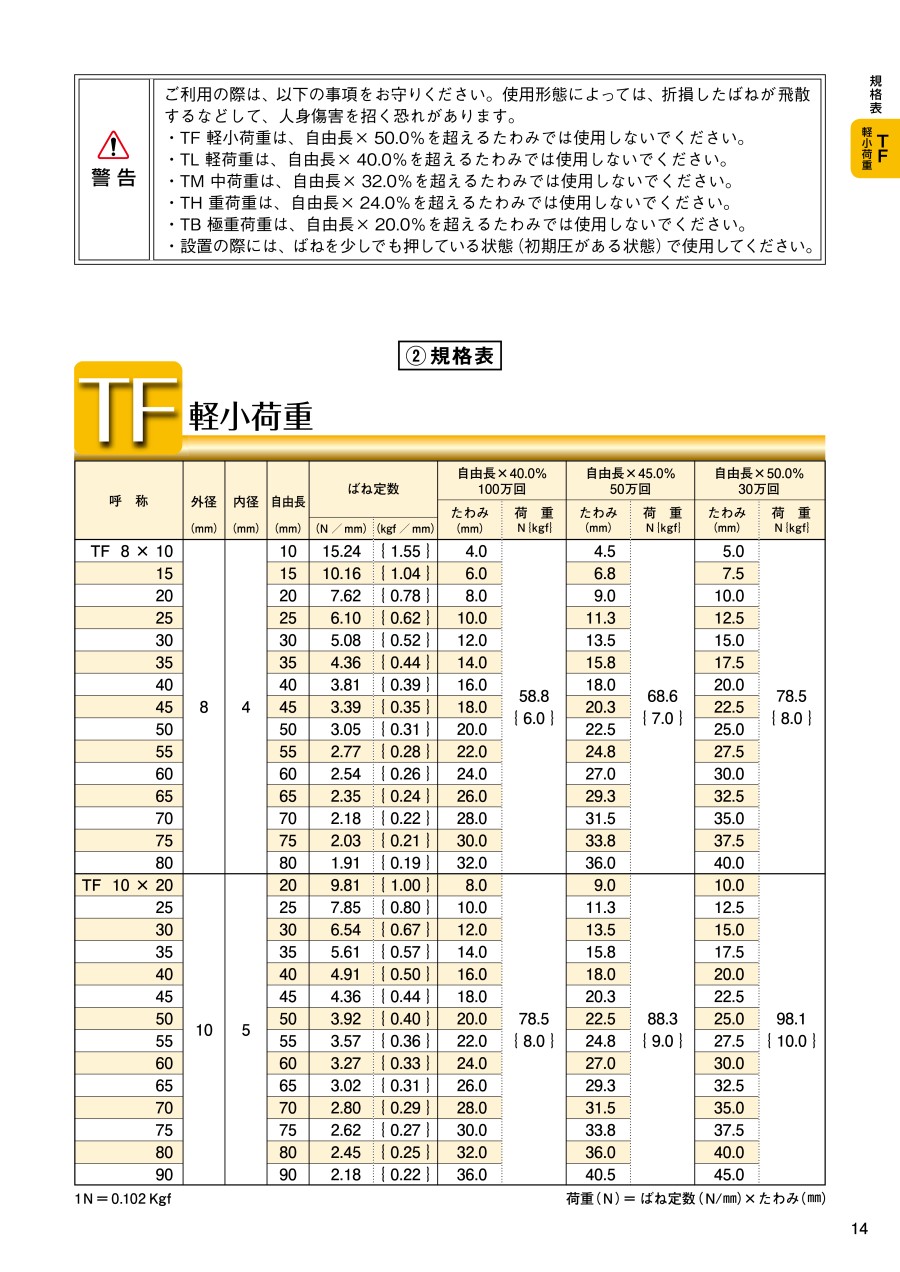

型番通常単価最小発注数量スライド値引通常
出荷日
RoHS最大荷重(範囲指定)
(N)
最大荷重
(N)
自由長
(mm)
外径
(φ)
コイル内径 ID
(φ)
ばね定数
(N/mm)
トラスココード

88円

1個

在庫品1日目

当日出荷可能

1073.01~107.0078.5108415.24848-7638

91円

1個

在庫品1日目

当日出荷可能

1073.01~107.0078.5158410.16848-7639

108円

1個

在庫品1日目

当日出荷可能

1073.01~107.0078.520847.62848-7640

273円

1個

在庫品1日目

当日出荷可能

1073.01~107.0078.525846.1848-7641

128円

1個

2日目

1073.01~107.0078.530845.08848-7642

138円

1個

在庫品1日目

当日出荷可能

1073.01~107.0078.535844.36848-7643

148円

1個

在庫品1日目

当日出荷可能

-73.01~107.0078.540843.81848-7644

168円

1個

在庫品1日目

当日出荷可能

1073.01~107.0078.545843.39848-7645

168円

1個

2日目

1073.01~107.0078.550843.05848-7646

188円

1個

2日目

1073.01~107.0078.555842.77848-7647

198円

1個

在庫品1日目

当日出荷可能

1073.01~107.0078.560842.54848-7648

208円

1個

2日目

1073.01~107.0078.565842.35848-7649

218円

1個

2日目

1073.01~107.0078.570842.18848-7650

238円

1個

2日目

1073.01~107.0078.575842.03848-7651

248円

1個

2日目

1073.01~107.0078.580841.91848-7652

118円

1個

在庫品1日目

当日出荷可能

1073.01~107.0098.1201059.81848-7488

118円

1個

在庫品1日目

当日出荷可能

-73.01~107.0098.1251057.85848-7489

118円

1個

2日目

1073.01~107.0098.1301056.54848-7490

118円

1個

2日目

1073.01~107.0098.1351055.61848-7491

118円

1個

在庫品1日目

当日出荷可能

1073.01~107.0098.1401054.91848-7492

128円

1個

2日目

1073.01~107.0098.1451054.36848-7493

138円

1個

2日目

1073.01~107.0098.1501053.92848-7494

158円

1個

2日目

1073.01~107.0098.1551053.57848-7495

168円

1個

2日目

1073.01~107.0098.1601053.27848-7496

178円

1個

2日目

1073.01~107.0098.1651053.02848-7497

178円

1個

お見積り

1073.01~107.0098.1701052.8848-7498

198円

1個

2日目

1073.01~107.0098.1751052.62848-7499

218円

1個

2日目

1073.01~107.0098.1801052.45848-7500

238円

1個

2日目

1073.01~107.0098.1901052.18848-7501

118円

1個

在庫品1日目

当日出荷可能

10107.01~150.00137.32012613.62848-7502

128円

1個

2日目

10107.01~150.00137.32512610.9848-7503

138円

1個

2日目

10107.01~150.00137.3301269.08848-7504

138円

1個

2日目

10107.01~150.00137.3351267.78848-7505

168円

1個

在庫品1日目

当日出荷可能

10107.01~150.00137.3401266.81848-7506

168円

1個

2日目

10107.01~150.00137.3451266.05848-7507

178円

1個

在庫品1日目

当日出荷可能

10107.01~150.00137.3501265.45848-7508

188円

1個

2日目

10107.01~150.00137.3551264.95848-7509

198円

1個

2日目

10107.01~150.00137.3601264.54848-7510

198円

1個

2日目

10107.01~150.00137.3651264.19848-7511

218円

1個

2日目

10107.01~150.00137.3701263.89848-7512

228円

1個

2日目

10107.01~150.00137.3751263.63848-7513

238円

1個

2日目

10107.01~150.00137.3801263.41848-7514

268円

1個

2日目

10107.01~150.00137.3901263.03848-7515

168円

1個

在庫品1日目

当日出荷可能

10150.01~230.00176.52514713.95848-7517

178円

1個

在庫品1日目

当日出荷可能

10150.01~230.00176.53014711.62848-7518

188円

1個

2日目

10150.01~230.00176.5351479.96848-7519

438円

1個

在庫品1日目

当日出荷可能

10150.01~230.00176.5401478.72848-7520

218円

1個

2日目

10150.01~230.00176.5451477.75848-7521

228円

1個

2日目

10150.01~230.00176.5501476.97848-7522

228円

1個

2日目

10150.01~230.00176.5551476.34848-7523

228円

1個

2日目

10150.01~230.00176.5601475.81848-7524

238円

1個

2日目

10150.01~230.00176.5651475.36848-7525

238円

1個

2日目

10150.01~230.00176.5701474.98848-7526

248円

1個

2日目

10150.01~230.00176.5751474.65848-7527

268円

1個

2日目

10150.01~230.00176.5801474.36848-7528

288円

1個

2日目

10150.01~230.00176.5901473.87848-7529

298円

1個

2日目

10150.01~230.00176.51001473.49848-7516

178円

1個

在庫品1日目

当日出荷可能

10150.01~230.002062516816.56848-7532

198円

1個

在庫品1日目

当日出荷可能

10150.01~230.002063016813.8848-7533

198円

1個

2日目

10150.01~230.002063516811.83848-7534

Loading...



商品担当おすすめ

樹脂ガイド RG 画像

樹脂ガイド RG

東京発条製作所

ばね鋼より軟化している上、潤滑性がある事により、ばね内径部分に折損の起因となる有害な傷を発生させません。そのため、ショットピーニング効果を保持する事ができ、ばね本来の耐久性を維持する事ができます。

スプリングガイドピン 画像

スプリングガイドピン

ミスミ

同時に使用可能なスプリングガイドピンです。

スプリングユニット用フランジ 画像

スプリングユニット用フランジ

ミスミ

同時に使用可能なスプリングユニット用のフランジです。

基本情報

材質 ばね用シリコンクロム鋼

強力ばね TF(軽小荷重用)のレビュー

評価 4.4 平均 4.4 (5件のレビュー) レビューを書く
  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    けっこう強力です。
    安定性も良好です。
    価格、納期ともに満足しています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • クランプの荷重調整2018/03/28
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    ハンドクランプのみでは、クランプ力が強すぎるので、強力バネを使用して、クランプ力を、抑えた。
    通常の、コイルバネよりも、強い力が出る。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • テイクアップの引き2019/09/04
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    バネの適正数値がわからないので、ダメもとで使用しました。ちょうど良いのでそのまま使用しています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    他のメーカーも含めいろいろ試してします。こちらは日本のメーカーということで品質は何も問題ないです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 特注品機械の部品として使用2018/04/25
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    取引先のオーダーで機械を製作しており、一品一様の製品が多く、各機構にあわせ色々なバネを使い分けて使用しています。各種バネを選定するうえで、バリエーションが豊富なことや、価格が安く小ロットからの購入が可能なこと等に利便性を感じています。この商品についても満足して使用できました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 塗装なしや、規格外の自由長の特寸の対応はできますか?
回答: はい、できます。規格外なので、製作品としてお受けする事が可能です。別途VONAサポートセンター(0120-343-256)までお問い合わせください。
質問: 200℃以上の環境で使用可能ですか?
回答: 300℃までであれば、耐熱使用としてと特別な工程を施し使用可能にすることが出来ます。
別途VONAサポートセンター(0120-343-256)までお問い合わせください。
