平ベルトコンベヤ ＳＶシリーズ 中間駆動２溝フレーム φ３０
- ベルト種類
- 平ベルト
- 駆動位置
- 中間駆動
- 蛇行防止
- 蛇行防止クラウンプーリ
- テールローラ径D（テール乗移り部R） (mm)
- 30
- ドライブローラ径 (mm)
- 50
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が48型番あります。
外形図・規格表

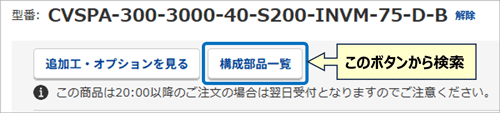

・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は
こちらをご参照ください。
こちらをご参照ください。
SVKN
6Wモータ仕様
フレーム断面・拡大
B＝50の場合
[ ! ]B＝50の場合、下向き溝は付いておりません。
B＝100～250の場合
[ ! ]A＊は下記 「＊A寸法詳細(モータ
全長)」 表をご参照ください。
25W・40W・60W・90Wモータ仕様
[ ! ]B＝200・250の場合、※2部の板厚は4mmです。
B＝300の場合
25Wモータ仕様
40W・60W・90Wモータ仕様
B＝400の場合
[ ! ]JIS規格の六角ナット使用可能です。
■材質・表面処理
| フレーム | モータ カバー | モータ カバー | プーリ ホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | SPCC | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 | 塗装 |
■機体重量（モータ出力6Wの場合）
＊参考値（モータメーカーによって差異が生じます）(kg)
※表中の数値はあくまで目安となります。
ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。
※モータ出力が60Wになる場合は、3.1kg加算ください。
※モータ出力が90Wになる場合は、3.6kg加算ください。
＊参考値（モータメーカーによって差異が生じます）(kg)
| ベルト幅 B(mm) | プーリ間長さL(mm) | |||||
| 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 50 | 5.4 | 6.5 | 7.5 | 8.6 | 9.6 | 10.6 |
| 100 | 7.2 | 8.7 | 10.3 | 11.8 | 13.4 | 14.9 |
| 150 | 8.7 | 10.5 | 12.3 | 14.1 | 15.9 | 17.7 |
| 200 | 10.4 | 12.7 | 15 | 17.3 | 19.6 | 21.9 |
| 250 | 12 | 14.6 | 17.2 | 19.8 | 22.4 | 25.1 |
| 300 | 14.7 | 17.1 | 19.5 | 21.9 | 24.3 | 26.7 |
| 400 | 16.1 | 20.4 | 24.9 | 29.3 | 33.7 | 37.9 |
ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。
※モータ出力が60Wになる場合は、3.1kg加算ください。
※モータ出力が90Wになる場合は、3.6kg加算ください。
＊A寸法詳細（モータ全長）
| 出力 (W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | 住友重機械工業 | 12.5〜18 | 105 |
| 25〜180 | 115 | |||
| オリエンタルモーター | 12.5〜18 | 105 | ||
| 25〜180 | 115 | |||
| 台湾製 | 12.5〜75 | 115 | ||
| 90〜180 | 122 | |||
| スピードコントロールモータ | 住友重機械工業 | 12.5〜18 | 115.8 | |
| 25〜180 | 125.8 | |||
| オリエンタルモーター | 12.5〜18 | 115 | ||
| 25〜180 | 125 | |||
| 台湾製 | 12.5〜75 | 127 | ||
| 90〜180 | 134 | |||
| 25W | インダクションモータ | 住友重機械工業 | 5〜18 | 117 |
| 25〜180 | 127.5 | |||
| オリエンタルモーター | 5〜18 | 117 | ||
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129 | ||
| 90〜180 | 136 | |||
| スピードコントロールモータ | 住友重機械工業 | 5〜18 | 127.8 | |
| 25〜180 | 138.3 | |||
| オリエンタルモーター | 5〜18 | 127 | ||
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
| 出力 (W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 40W | インダクションモータ | 住友重機械工業 | 5〜18 | 147.0 |
| 25〜180 | 165.0 | |||
| オリエンタルモーター | 5〜18 | 147.0 | ||
| 25〜180 | 165.0 | |||
| 台湾製 | 5〜75 | 161.6 | ||
| 90〜180 | 170.6 | |||
| スピード コントロールモータ | 住友重機械工業 | 5〜18 | 157.8 | |
| 25〜180 | 175.8 | |||
| オリエンタルモーター | 5〜18 | 157.0 | ||
| 25〜180 | 175.0 | |||
| 台湾製 | 5〜75 | 172.1 | ||
| 90〜180 | 181.1 | |||
| 60W | インダクションモータ | 住友重機械工業 | 5～180 | 188.3 |
| オリエンタルモーター | 5～180 | 185 | ||
| 台湾製 | 5～ 75 | 176.6 | ||
| 90～180 | 185.5 | |||
| スピード コントロールモータ | 住友重機械工業 | 5～180 | 225.3 | |
| オリエンタルモーター | 5～180 | 215 | ||
| 台湾製 | 5～ 75 | 194.6 | ||
| 90～180 | 203.5 | |||
| 90W | インダクションモータ | 住友重機械工業 | 5～180 | 203.3 |
| オリエンタルモーター | 5～180 | 200 | ||
| 台湾製 | 5～ 75 | 191.6 | ||
| 90～180 | 200.5 | |||
| スピード コントロールモータ | 住友重機械工業 | 5～180 | 240.3 | |
| オリエンタルモーター | 5～180 | 230 | ||
| 台湾製 | 5～ 75 | 209.6 | ||
| 90～180 | 218.6 | |||
※L≧490の場合、1溝につき4個ずつのナットが挿入されています（計16個）。ナット挿入用ザグリ穴が必要な場合は追加工にてご指定ください。
※1 L≧2005の場合、この位置にベルト受けローラが付きます。
[ ! ]図中の寸法はベルト仕様H（厚み0.8mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。ベルト仕様は>>こちらをご参照ください。
[ ! ]ベルト長さ計算式：(2L+A) / 1.002 / 1000 小数点第3位四捨五入 単位：ｍ （Ｌ＝プーリ間長さ）
通常とローラエッジ追加工の場合で計算式のＡの値が異なります。
A＝270 ： 通常
A＝257 ： 片側ローラエッジ(HR/MR)
A＝244 ： 両側ローラエッジ(WR)
[ ! ]プーリホルダ装着のためアルミフレーム溝Ｘ部を使用しております。この範囲にナットを移動することはできません。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細は>>こちらを参照ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。
■搬送能力表 参考値
[ ! ]このグラフは水平条件での搬送能力です。
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]このグラフは水平条件での搬送能力です。
■ギヤヘッド減速比
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。 ＊参考値
[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。 ＊参考値
| ギヤヘッド 減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 47.1 | 56.5 |
| 7.5 | 31.4 | 37.7 |
| 9 | 26.2 | 31.4 |
| 12.5 | 18.8 | 22.6 |
| 15 | 15.7 | 18.8 |
| 18 | 13.1 | 15.7 |
| 25 | 9.4 | 11.3 |
| 30 | 7.9 | 9.4 |
| 36 | 6.5 | 7.9 |
| 50 | 4.7 | 5.7 |
| 60 | 3.9 | 4.7 |
| 75 | 3.1 | 3.8 |
| 90 | 2.6 | 3.1 |
| 100 | 2.4 | 2.8 |
| 120 | 2.0 | 2.4 |
| 150 | 1.6 | 1.9 |
| 180 | 1.3 | 1.6 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。
[ ! ]モータのW数、ギヤヘッド減速比の選び方、搬送能力表の見方などは>>こちらをご参照ください。
[ ! ]その他コンベヤの選定方法については>>こちらをご参照ください。
SVシリーズコンベヤ 溝部適用ナット
| 挿入位置 | コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR5 | M5 （並目） | 0.8 | コンベヤ用後入れナット （10個入り） | PACK-CHNT5-4 | M4 （並目） | 0.7 |
| PACK-CHNT5-3 | M3 （並目） | 0.5 | ||||||
オリエンタルモータースピードコントローラ外形図6W/25W/40W 共通
60W/90W 共通台湾モータスピードコントローラ外形図
[ ! ]モータケーブルは延長できません。
[ ! ]モータケーブルは延長できません。住友重機械工業 スピードコントローラ外形図
6W/25W/40W 共通
60Wおよび90Wの電圧200V
60Wおよび90Wの電圧100V
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
6W/25W/40W 共通
60Wおよび90Wの電圧200V
60Wおよび90Wの電圧100V
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | B | L | モータ | ベルト仕様 | モータメーカー選択 | ||||||||||||
| − | − | − | − | − | |||||||||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||
| SVKN | − | 100 | − | 1000 | − | 25 | − | T100 | − | IM | − | 25 | − | H | − | C | |
| SVKN | − | 100 | − | 1000 | − | 25 | − | NV | − | NM | − | NH | − | H | − | R | （モータ・ギヤヘッドなし） |
| 型式 | B 選択 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカ選択 [ ! ]メーカごとに価格が異なります。 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| SVKN | 50 100 150 200 250 | 390 ～ 3000 [ NG ]出力6のとき、 L≧2005選定不可 | 6 25 40 60 90 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし) [ NG ]出力25のとき減速比5 適用不可 ※モータメーカBの場合、 下表の「ベルト仕様」から ご選定ください | AS(住友重機械工業） B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる 可能性があります。 | |||||
| 25 40 60 90 | S200(三相) | IM(インダクションモータ) INVM(インダクションモータ ＋三菱製インバータ) INVC(インダクションモータ ＋CC-Link対応三菱製インバータ) | 5 | 7.5 | 9 | 12.5 | 15 | |||||
| 18 | 25 | 30 | 36 | 50 | ||||||||
| 60 | 75 | 90 | 100 | |||||||||
| 120 | 150 | 180 | ||||||||||
| 300 400 | 40 60 90 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | |||||||||
| [ NG ]出力6のとき 5～9適用不可 | ||||||||||||
| S200(三相) | IM(インダクションモータ) INVM(インダクションモータ ＋三菱製インバータ) INVC(インダクションモータ ＋＋CC-Link対応三菱製インバータ) | |||||||||||
| 50 100 150 200 250 300 400 | ６ 25 40 60 90 | NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | |||||||
[ ! ]モータ・ギヤヘッドなしコンベヤの指定方法については >>こちら をご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]三菱製インバータは、コンベヤには取付けされていない状態での納品となります。[ ! ]三菱製インバータの取付ブラケットは、お客様にてご用意ください。
[ ! ]CC-Link対応三菱製インバータのCC-Linkカードは、お客様にて組み込みをお願いします。
[ ! ]CC-Link対応三菱製インバータのCC-Linkケーブル等は、お客様にてご用意ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト1(＋￥3,000) | オプションベルト2(＋￥5,500) | ベルトなし(−￥4,000) |
| 一般用 | H(緑) W(白) HG(緑) | − | HBN(スカイブルー) | Ｊ (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | LG(緑) LW(白) | − | − | |
| グリップ仕様 | − | GG(緑) GW(白) | GSN(緑) | |
| 耐油仕様 | O(紺) OH(緑) OG(緑) | OW(白) | ON(白) | |
| 非粘着仕様 | N(白) NS(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | NWN(白) NＳN(スカイブルー) NGN(ライムグリーン) HBG(緑) HBW(白) BW(白) | |
| 食品搬送用 | F(白) | KW(白) KSB(スカイブルー) PHB(スカイブルー) | PHN(スカイブルー) PWN(白) KWN(白) | |
| 電子部品搬送用 | D(黒) DS(黒) | − | DG(黒) |
[ ! ]モータメーカAS（住友重機械工業製モータ）およびモータメーカC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]モータ出力6Wのときは、厚み1.0mm以下のベルトから選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちら (参考)
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。
スピードコントロールモータ型番
| モータ | オリエンタルモータ | 台湾製モータ | 住友重機械工業 | ||||||
| モータユニット 型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータ 型番 | コントローラ型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | |||||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ | A6U06A | CAU06A | G6□D |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | A6U06C | CAU06C | |||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ― | ― | ― | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ― | ― | ― | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ | A8U25A | CAU25A | G8□D |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | A8U25C | CAU25C | |||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ― | ― | ― | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ― | ― | ― | ||||
| 40W | スピードコント ロールモータ | 単相100V | US540-401 | 5GN□□S | PACMSV-UT90-W40-V100 | PACMGXT90-□□ | A9U40A | CAU40A | G9A□K |
| 単相200V | US540-402 | PACMSV-UT90-W40-V200 | A9U40C | CAU40C | |||||
| 単相110V・115V | US540-401U2 | PACMSVW-UT90-W40-V110 | ― | ― | ― | ||||
| 単相220V・230V | US540-402E2 | PACMSVW-UT90-W40-V220 | ― | ― | ― | ||||
| 60W | スピードコント ロールモータ | 単相100V | US560-501C | 5GU□□KB | PACMSV-UT90-W60-V100 | PACMGZT90-□□ | A9U60AH | CAU60A | G9B□KH |
| 単相200V | US560-502C | PACMSV-UT90-W60-V200 | A9U60CH | CAU60C | |||||
| 単相110V・115V | US560-501U2 | PACMSVW-UT90-W60-V110 | ― | ― | ― | ||||
| 単相220V・230V | US560-502E2 | PACMSVW-UT90-W60-V220 | ― | ― | ― | ||||
| 90W | スピードコント ロールモータ | 単相100V | US590-501C | 5GU□□KB | PACMSV-UT90-W90-V100 | PACMGZT90-□□ | A9U90AH | CAU90A | G9B□KH |
| 単相200V | US590-502C | PACMSV-UT90-W90-V200 | A9U90CH | CAU90C | |||||
| 単相110V・115V | US590-501U2 | PACMSVW-UT90-W90-V110 | ― | ― | ― | ||||
| 単相220V・230V | US590-502E2 | PACMSVW-UT90-W90-V220 | ― | ― | ― | ||||
| 備考 | [ ! ]スピードコントロールモータには 次のものが含まれています。 モーター、スピードコントロール ユニット、コンデンサ＊、 スピードコントロール用取り付け ねじ、取扱説明書 ＊60Ｗ、90Ｗのみ。 (単品販売はありません。) | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | [ ! ]スピードコントロールモータに使用 するにはモータとコントローラ両方とも 手配が必要です。 ＊60W、90Wの単相100V仕様のみ コンデンサが付きます。 （単品販売はありません。） | ||||||
オリエンタルモーター製スピードコントロールモータ用 延長用接続ケーブル（別売）
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W 40W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
60W 90W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
住友重機械工業製スピードコントロールモータ用 延長用接続ケーブル（別売）
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。
| モータ 出力 | 延長用接続ケーブル型番 | ||
| 長さ | 単相100V、単相200V | ||
| 6W 25W 40W 60W 90W | 1ｍ | EAWE10 |  |
| 2ｍ | EAWE20 | ||
| 3ｍ | EAWE30 | ||
| 4ｍ | EAWE40 | ||
| ・使用できるケーブルの最大延長距離は4ｍです。 | |||
インバータ仕様
| 仕様 | INVM | INVC |
| メーカ | 三菱電機株式会社 | 三菱電機株式会社 |
| 型式 | FR-D720-0.1K | R-E820-0.1K-1 ※CC-Linkカード: FR-A8NC E-KIT 同梱 |
| 電源 | 三相200V | 三相200V |
| 備考 | CC-Link通信対応 |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||
| MP | 駆動部位置指定  | 駆動部の位置を指定できます。 〈指定方法〉：MP152 [ ! ]MP=指定1mm単位
| [ ! ]ベルト受けローラは任意の位置に移動します。 [ ! ]ベルトの厚みにより、MP寸法公差は±1となります。 [ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。 | SVKN-100-1000-25- T100-IM-25-H-C-MP | 2,000 | ||||
| FYA FYB | 追加ザグリ穴 中間駆動 | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉：FYA300 [ NG ]中間駆動コンベヤは駆動部内のザグリ穴指定不可
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。中間駆動コンベヤにおいては、駆動部側に対しFYAは搬送方向下流側、FYBは上流側にご設定ください。 | SVKN-100-1000-25- T100-IM-25-H-C-FYA50 | 1,200 | ||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可） ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉：SCB 住友重機械工業・オリエンタルモーター・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 | SVKN-100-1000-25- T100-IM-25-H-C-SCB | 800 | ||||
| CW | モータカバー窓付きタイプ ヘッド駆動 中間駆動 | モーターカバー窓付きタイプに変更できます。 〈指定方法〉：CW | [ ! ]メンテナンス用に樹脂プレート単品でも購入可能 | SVKN-100-1000-25- T100-IM-25-H-C-CW | 3,000 | ||||
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||||||||||||
| ANT□ | 後入れナット付属 | ミスミコンベヤフレーム溝用の後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT5-Q8-4 | [ ! ]後入れナット詳細はこちら
| SVKN-100-1000-25- T100-IM-25-H-C-ANT5-Q8-4 |
| ||||||||||||||||||||||||||||
| HR MR | 片端ローラエッジ  HR(左ローラエッジ) MR(右ローラエッジ) | コンベヤの先端片側をローラエッジに変更します。 中間駆動タイプのみ指定できます。 〈指定方法〉：HR MR
| [ ! ]モータは25W以上より選定可能 [ ! ]L寸450以上より選定可能 [ NG ]B（ベルト幅）201mm以上は選定不可 | SVKN-100-1000-25- T100-IM-25-H-C-HR | 15,000 | ||||||||||||||||||||||||||||
| WR | 両端ローラエッジ  | コンベヤの先端両側をローラエッジに変更します。 中間駆動タイプのみ指定できます。 〈指定方法〉：WR
| [ ! ]モータは25W以上より選定可能 [ ! ]L寸450以上より選定可能 [ NG ]B（ベルト幅）201mm以上は選定不可 | SVKN-100-1000-25- T100-IM-25-H-C-WR | 30,000 | ||||||||||||||||||||||||||||
| BR | 電磁ブレーキ付モータ ■配線図  | インダクションモータを電磁ブレーキモータに変更します。 〈指定方法〉：BR | [ ! ]オリエンタルモーター仕様の三相モータのみ選定可能。 [ ! ]モータ詳細についてはこちら ※5日目商品は納期が＋3日となります。 | SVKN-100-1000-25- T100-IM-25-H-C-BR | 12,000 | ||||||||||||||||||||||||||||
| 追加工コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | SVKN-100-1000-25- T100-IM-25-H-C-NA1-H800-PN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | SVKN-100-1000-25- T100-IM-25-H-C-WA2-H800-P500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）
メンテナンス部品を探すには
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
.gif){kind=icon}
外形図へ戻る規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||||||
| L390〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | L2005〜2200 | L2205〜2400 | L2405〜2600 | L2605〜2800 | L2805〜3000 | ||
| SVKN | 50 | 51,870 | 52,610 | 53,030 | 53,130 | 53,450 | 53,550 | 53,760 | 58,590 | 58,800 | 59,010 | 59,220 | 59,430 | 62,160 | 62,480 | 62,690 | 62,790 | 63,110 | 74,030 | 74,450 | 74,970 | 76,550 | 77,070 |
| 100 | 57,960 | 58,280 | 58,800 | 59,220 | 59,540 | 59,850 | 60,270 | 65,630 | 65,940 | 66,360 | 66,780 | 67,200 | 70,350 | 70,670 | 71,090 | 71,510 | 71,820 | 83,790 | 84,630 | 85,370 | 87,470 | 88,310 | |
| 150 | － | － | 67,310 | 67,830 | 68,250 | 68,780 | 69,200 | 70,980 | 71,510 | 71,930 | 72,450 | 72,870 | 76,230 | 76,760 | 77,180 | 77,700 | 78,230 | 90,720 | 91,880 | 92,930 | 95,130 | 96,180 | |
| 200 | － | － | － | 73,920 | 74,550 | 75,180 | 75,920 | 77,810 | 78,540 | 79,170 | 79,800 | 80,540 | 84,210 | 84,950 | 85,680 | 86,310 | 87,050 | 100,700 | 102,060 | 103,640 | 106,260 | 107,730 | |
| 250 | － | － | － | － | － | 82,110 | 82,850 | 84,840 | 85,790 | 86,520 | 87,360 | 88,200 | 92,300 | 93,140 | 93,870 | 94,820 | 95,550 | 110,250 | 111,930 | 113,720 | 116,760 | 118,550 | |
| 300 | － | － | － | － | － | － | 124,850 | 128,520 | 129,680 | 130,940 | 132,090 | 133,350 | 136,820 | 138,080 | 139,230 | 140,490 | 141,650 | 154,980 | 157,290 | 160,860 | 164,430 | 166,850 | |
| 400 | － | － | － | － | － | － | 150,680 | 154,980 | 156,560 | 158,030 | 159,600 | 161,180 | 165,270 | 166,850 | 168,420 | 169,890 | 171,470 | 186,060 | 189,110 | 193,520 | 197,930 | 200,970 | |
| モータ 仕様価格 | モータ出力 | 仕様 | AS(住友重機械工業) | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) |
| 6W 25W 40W | IM | 本体価格＋￥ 5,000 | 本体価格のみ | 本体価格－￥6,000 | ||
| SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 | ||||
| 25W・40W | INVM | 本体価格＋￥14,400 | 本体価格＋￥9,400 | |||
| INVC | 本体価格＋￥26,000 | 本体価格＋￥21,000 | ||||
| 60W 90W | IM | 本体価格＋￥ 8,000 | 本体価格＋￥ 3,000 | 本体価格－￥8,000 | ||
| SCM | 本体価格＋￥18,000 | 本体価格＋￥13,000 | ||||
| INVM | 本体価格＋￥17,400 | 本体価格＋￥12,400 | ||||
| INVC | 本体価格＋￥29,000 | 本体価格＋￥24,000 | ||||
| ベルト 仕様価格 | 標準ベルト | オプションベルト1 | オプションベルト2 | ベルトなし |
| 本体価格のみ | 本体価格＋￥3,000 | 本体価格＋￥5,500 | 本体価格−￥4,000 |
納期
| 8 | 日目出荷 |
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
よくあるご質問（FAQ）
外形図へ戻る- 1，ベルトなどメンテナンス用部品の型式を調べたい。
>>型式を確定し、「構成部品一覧」を押してください（外形図の上）。展開図と部品表が表示されます。
ご不明点等は>>こちら
- 2，ベルトの回転方向を図中の「基準搬送方向」とは逆に使いたいが何か問題はあるか。
>>ベルトとプーリ間の摩擦力が減少し滑りやすくなるため推奨しません。詳細は>>こちら
- 3，コンベヤを「動かす・止める」を繰り返す間欠運転で使いたいが何か問題はあるか。
間欠動作時間が短いとモータやコンベヤに負荷がかかって寿命に影響する恐れがあります。詳細は>>こちら
- 4，フレームの溝に後入れナットを挿入したい。単品型式を知りたい。
>>M3又はM4がございます。(M5はございません）
M3:PACK-CHNT5-3 M4:PACK-CHNT5-4 パック（10個）販売 詳細は>>こちら
>>M5の場合は六角ナットJIS 1種をご使用下さい。プーリ部を外しフレーム端面から挿入します。
(ご購入前であれば、六角ナット後入れ用ザグリ穴を、追加工FYA/FYBでご指定可能です。）
六角ナットJIS 1種型式：LBNR5>>こちら
コンベヤ構成部品
関連商品
| 商品名 | SVシリーズ 中間駆動2溝フレーム φ30 | GVシリーズ 中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ フルベルトタイプ 中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- | SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 |
| 最大搬送重量（kg） | 15 | 15 | 15 | 15 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
詳細情報
基本情報
構造合理化により、低価格を実現しました。乗継搬送に適した中間駆動タイプです。
オリエンタルモーターのACブラシレスモータ搭載コンベヤは「こちら」から
【規格追加】
住友重機械工業製モータを追加いたしました。
CC-Link対応三菱電機製インバータを追加いたしました。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
商品ラインナップ機体重量コンベヤ構成部品オプション部品モータ仕様・結線図平ベルト詳細ベルト交換動画モータ配線動画
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤ中間駆動タイプにおける平ベルト交換方法
インバータ設定方法
1.モータとインバータの接続初期設定方法
2.インバータ遠隔操作_押しボタン設定方法
3.インバータ遠隔操作_多段階速度設定方法
4.インバータ遠隔操作_無段階速度設定方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイト商品担当おすすめ
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付ヘッド駆動２溝フレーム φ３０
蛇行抑制桟付きのベルトを使用することにより、横方面からの力による蛇行を抑制しベルトの直進性を維持するのに適したコンベヤです。
平ベルトコンベヤ ＳＶシリーズ 中間駆動２溝フレーム φ３０のレビュー
ワーク搬送
1
1.02019/10/31
ベルトのエンドレスがいい加減。最初の蛇行調整で2周で端まで片寄る。どうやって調整すれば良いのかわからない。
20人が参考にしています。
製品の搬送に
4
4.02016/11/29
コンベア本体が安価な上に、モーター無し・ギア無しも選択できるので低コストで設置できる。コンベアとしての品質に問題なし、満...もっと読む
17人が参考にしています。
ワーク搬送
3
3.02017/09/04
安価で選定も楽だが、表が解りにくい。価格表の部分を見ないとB300のシリーズの物がL900mmからしか選定出来ないことが...もっと読む
15人が参考にしています。
ワーク排出
4
4.02017/04/24
シンプルな形状で好感が持てる。
好きなモーターを選べるのがよい。
14人が参考にしています。
物の搬送に
5
5.02019/01/29
構造が簡単で、分解、清掃しても簡単に元に戻せる点がよかった。
12人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
平ベルトコンベヤ ＳＶシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
平ベルトコンベヤ ＳＶシリーズ 中間駆動２溝フレーム φ３０
3.6通常出荷日:8日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付ヘッド駆動２溝フレーム φ３０
4.5通常出荷日:8日目～
ミスミ
平ベルトコンベヤ モータマウント位置選択タイプ 蛇行抑制桟付ヘッド駆動２溝フレームφ３０
5通常出荷日:14日目～
ミスミ
タイミングベルトコンベヤ GVシリーズ ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付中間駆動２溝フレーム φ３０
2.8通常出荷日:8日目～
ミスミ
平ベルトコンベヤ GVシリーズ 中間駆動２溝フレーム（プーリ径３０ｍｍ）
4通常出荷日:8日目～
ミスミ
平ベルトコンベヤ 横桟付ヘッド駆動３溝フレーム φ５０
1通常出荷日:16日目
ミスミ
平ベルトコンベヤ 高出力タイプ 中間駆動３溝フレーム φ６０／３０
0通常出荷日:在庫品1日目
