フレームサイズ
中材(詳細)
~mm- PET 3mm オレンジ
- PET 3mm ブラウンスモーク
- PET 3mm 透明
- アクリル 3mm オレンジ
- アクリル 3mm ブラウンスモーク
- アクリル 3mm 透明
- ホワイトボード 3mm
- ポリカーボネート 3mm ブラウンスモーク
- ポリカーボネート 3mm 透明
- 制電塩ビ 3mm オレンジ
- 制電塩ビ 3mm 透明
- 複合板 3mm シルバー
- 複合板 3mm 黒
- フェンスネット ピッチ30mm シルバー
- フェンスネット ピッチ30mm 黒
- エキスパンドメタル ソロバン目 XS32 シルバー
- エキスパンドメタル ソロバン目 XS32 黒
- エキスパンドメタル タタミ目 XS32 シルバー
- エキスパンドメタル タタミ目 XS32 黒
- フェンスネット ピッチ40mm シルバー
- フェンスネット ピッチ40mm 黒
- エキスパンドメタル ソロバン目 XS42 シルバー
- エキスパンドメタル ソロバン目 XS42 黒
- エキスパンドメタル タタミ目 XS42 シルバー
- エキスパンドメタル タタミ目 XS42 黒
- フェンスネット ピッチ50mm シルバー
- フェンスネット ピッチ50mm 黒
- 中材なし
幅 W(mm)
~mm[160-1500/1mm単位]高さ D(mm)
~mm[1000-2500/1mm単位]脚下部高さ(mm)
~mm- 0
- 100
- 120
- 150
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
- 4日以内
- 60日以内
安全柵ユニット(上下同パネルタイプ)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目～60日目
【特長】・1mm単位で寸法指定が可能・標準3日目出荷の短納期、組立出荷品も標準4日目の短納期出荷・寸法...
詳細を確認- ホワイトボード（WB3）は在庫枯渇により一時的に長納期化しております。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
- 標準品で指定できない仕様・寸法をご希望の場合は、「カタログ規格外品サービス」より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が192型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

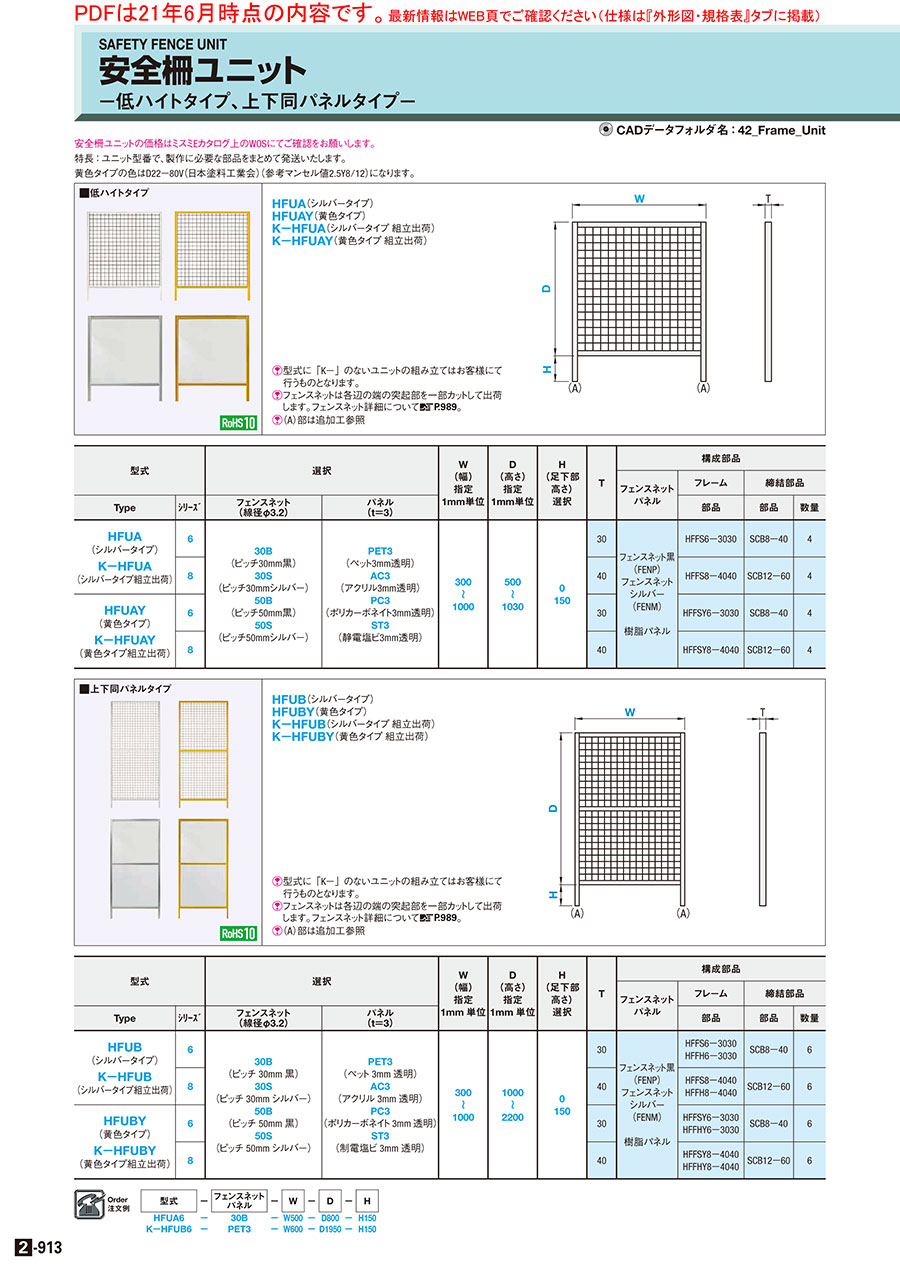

外形図・規格表
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
[ ! ]3DCADデータはデータの容量上、フェンス部が一部のみとなっております。ご了承ください。
[ ! ]3DCADデータはデータの容量上、フェンス部が一部のみとなっております。ご了承ください。
HFUB (シルバータイプ 部材出荷)
HFUBY (黄色タイプ 部材出荷)
K－HFUB (シルバータイプ 組立出荷)
K－HFUBY (黄色タイプ 組立出荷)
ご使用にあたって
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
[ ! ](A)部にタップ加工が必要な場合は追加工欄をご参照ください。
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[エキスパンドメタル]
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[樹脂パネル]
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
特注サービスについて
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、カタログ規格外品サービスにて製作可否をお問い合わせください。
HFUBY (黄色タイプ 部材出荷)
K－HFUB (シルバータイプ 組立出荷)
K－HFUBY (黄色タイプ 組立出荷)
ご使用にあたって
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
[ ! ](A)部にタップ加工が必要な場合は追加工欄をご参照ください。
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[エキスパンドメタル]
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[樹脂パネル]
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
特注サービスについて
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、カタログ規格外品サービスにて製作可否をお問い合わせください。
規格表
| 型式 | - | 中材 | - | W | - | D | - | H | |
| HFUB6 | - | 50B | - | W1000 | - | D2000 | - | H0 | （部材出荷、フレーム色：シルバー、中材：フェンスネット黒、脚下部高さ0mm） |
| HFUBY8 | - | FS3 | - | W1000 | - | D2000 | - | H0 | （部材出荷、フレーム色：黄色、中材：複合板シルバー、脚下部高さ0mm） |
| K-HFUB8 | - | X32BV | - | W1000 | - | D2000 | - | H100 | （組立出荷、フレーム色：シルバー、中材：エキスパンドメタル(タタミ目)、脚下部高さ100mm） |
| K-HFUBY8 | - | N | - | W1000 | - | D2000 | - | H120 | （組立出荷、フレーム色：黄色、中材：なし、脚下部高さ120mm） |
■中材：フェンスネットの場合
[ ! ]フレーム溝に直接の取り付けを想定しているため、がたつき防止のパネルクランプはご用意ございません。
型式 | 中材選択 | W (幅) 指定1mm単位 | D (高さ) 指定1mm単位 | H (脚下部高さ) 選択 | T | 構成部品 | ||||||
中材 | フレーム ※材質：A6063S-T5 | 締結部品 | ||||||||||
TYPE | ｼﾘｰｽﾞ | フェンスネット | ボルト | 数量 | ||||||||
(線径φ3.2) | ||||||||||||
(シルバータイプ 部材出荷) HFUB (シルバータイプ 組立出荷) K-HFUB | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | 0 100 120 150 | 30 | 6 | |||||||
8 | 40 | 6 | ||||||||||
160 | 1000 | |||||||||||
～ | ～ | |||||||||||
(黄色タイプ 部材出荷) HFUBY (黄色タイプ 組立出荷) K-HFUBY | 6 | 1500 | 2500 | 30 | 6 | |||||||
W≧1001の時D≦2200 | ||||||||||||
W≧1201の時D≦2000 | ||||||||||||
8 | 40 | 6 | ||||||||||
■中材：樹脂パネル/複合板の場合
[ ! ]ブラウンスモークパネルは、筐体専用樹脂パネル(PET・アクリル・ポリカーボネート)を使用しており、既存品パネル(PET・アクリル・ポリカーボネート)と色味が異なりますので、ご注意ください。
[ ! ]フレーム溝に直接の取り付けを想定しているため、がたつき防止のパネルクランプはご用意ございません。
| 型式 | 中材選択 | W (幅) 指定1mm単位 | D (高さ) 指定1mm単位 | H (脚下部高さ) 選択 | T | 構成部品 | |||||||
| 中材 | フレーム ※材質：A6063S-T5 | 締結部品 | |||||||||||
| TYPE | ｼﾘｰｽﾞ | 樹脂パネル(t=3) | 複合板 (t＝3) | ボルト | 数量 | ||||||||
| 透明 | ブラウンスモーク | オレンジ | |||||||||||
| (シルバータイプ 部材出荷) HFUB (シルバータイプ 組立出荷) K-HFUB | 6 | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ) | BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート) | DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ) | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | 160 ～ 1500 | 1000 ～ 2500 W≧1001の時 D≦2000 | 0 100 120 150 | 30 | 樹脂パネル 複合板 | HFFS6-3030 HFFH6-3030 | SCB8-40 | 6 |
| 8 | 40 | HFFS8-4040 HFFH8-4040 | SCB12-60 | ||||||||||
| (黄色タイプ 部材出荷) HFUBY (黄色タイプ 組立出荷) K-HFUBY | 6 | 30 | HFFSY6-3030 HFFHY6-3030 | SCB8-40 | |||||||||
| 8 | 40 | HFFSY8-4040 HFFHY8-4040 | SCB12-60 | ||||||||||
[ ! ]フレーム溝に直接の取り付けを想定しているため、がたつき防止のパネルクランプはご用意ございません。
■中材：エキスパンドメタル/中材：なしの場合
[ ! ]中材：エキスパンドメタル選択時は、「K-」の組立出荷のみで部材出荷はお選びいただけません。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]下端面タップ加工以外の加工をご希望の場合は、カタログ規格外品サービスにて製作可否をお問い合わせください。
| 型式 | 中材選択 | W (幅) 指定1mm単位 | D (高さ) 指定1mm単位 | H (脚下部高さ) 選択 | T | 構成部品 | ||||||
| 中材 | フレーム ※材質：A6063S-T5 | 締結部品 | ||||||||||
| TYPE | ｼﾘｰｽﾞ | エキスパンドメタル | なし | ボルト | 数量 | |||||||
| ソロバン目 | タタミ目 | |||||||||||
| (シルバータイプ 部材出荷) HFUB (シルバータイプ 組立出荷) K-HFUB | 6 | X32B (XS32 黒) X32S (XS32 シルバー) X42B (XS42 黒) X42S (XS42 シルバー) | X32BV (XS32 黒) X32SV (XS32 シルバー) X42BV (XS42 黒) X42SV (XS42 シルバー) | N (中材なし) | 160 ～ 1000 | 1000 ～ 2200 | 0 100 120 150 | 30 | エキスパンド メタル 中材なし | HFFS6-3030 HFFH6-3030 HFVS6-3030 HFVH6-3030 | SCB8-40 | 6 |
| 8 | 40 | HFFS8-4040 HFFH8-4040 HFVS8-4040 HFVH8-4040 | SCB12-60 | |||||||||
| (黄色タイプ 部材出荷) HFUBY (黄色タイプ 組立出荷) K-HFUBY | 6 | 30 | HFFSY6-3030 HFFHY6-3030 HFVSY6-3030 HFVHY6-3030 | SCB8-40 | ||||||||
| 8 | 40 | HFFSY8-4040 HFFHY8-4040 HFVSY8-4040 HFVHY8-4040 | SCB12-60 | |||||||||
[ ! ]中材：エキスパンドメタル選択時はフレームがHFVS,HFVHとなり、振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
挿入方法につきましては、商品ページをご確認ください。
追加工
| 型式 | - | 中材 | - | W | - | D | - | H | - | (追加工) | ||
| HFUB6 | - | N | - | W1000 | - | D2000 | - | H150 | - | UTP | ||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alteration | Code | Spec. | \/1Code | |
| 下端面タップ加工 | UTP | 外形図(A)部にタップ穴加工を行います | 360 | |
| 6シリーズ | M8深さ24 | |||
| 8シリーズ | M12深さ36 | |||
使用方法
 |
|
■組付方法
手順1
ザグリ穴をあけたフレームと、端面タップ加工を行ったフレームを、六角穴付ボルトで締結します。
※HFFS8-4040を使用する場合は、六角穴付ボルト（SCB12-60）を使用してください。
手順2
フェンスネット専用溝にフェンスネットをはめ込みます。
※多少硬い場合があります。
手順3
フレーム溝にフェンスネットをはめ込み、手順1と同様ボルトで締結します。
手順4
手順3と同様にフレームを締結して、完成です。
■固定方法
例1
例2
■安全柵同士の固定方法
| 固定方法 | 例1：アンカースタンド板金タイプ | HFLANK6-3030-SET |
| 例2：アンカースタンド4点タイプ | HFTANK6-3030-SET | |
| 安全柵同士の固定方法 | アンカースタンド4点タイプ | HFTANK6-3060-SET |
| フレームキャップ | HFC6-3030-B | |
| 板金 | HPTSS6-SET |
選定サポート情報
ミスミ安全柵の特長・選定方法動画
■中材種類
| ■エキスパンドメタル メッシュ寸法  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■エキスパンドメタル 目の方向  [ ! ]エキスパンドメタルは、格子のひし形が横に長いソロバン目と、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

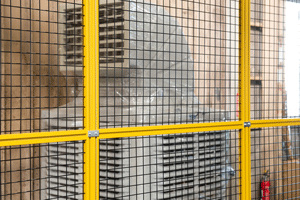

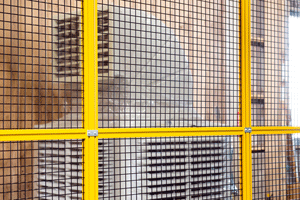

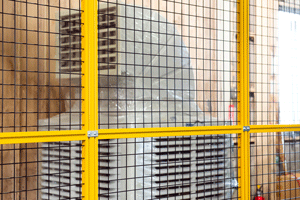

■フェンスネット 視認性比較
| 30ピッチ | 40ピッチ | 50ピッチ |
 |  |  |
■波長別透過率曲線
[ ! ]実測値であり保証値ではありません。
■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
| 透明 | ブラウンスモーク | オレンジ |
 |  |  |
HシリーズとNシリーズの違い
①ＮシリーズはＨシリーズ同様に専用設計で強度を担保しつつ、Ｈシリーズよりも低価格化を実現！
Nシリーズはアルミ使用量を減らし、さらなる軽量化を行っています。
組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
強度情報はコチラをご覧ください。
組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
強度情報はコチラをご覧ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用 ②上面・下面：パネル用 ③上面：金網、下面：パネル用の3種ございます。
[ ! ]アンカースタンドやフレームキャップは付属いたしません。関連部品などを参考にご選定ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Hシリーズ・Nシリーズ 価格・質量比較 | |||||||
Hシリーズ | Nシリーズ | ||||||
30角 | 40角 | 30角 | 40角 | ||||
出荷形態 | 未組立品/組立品 | 組立品 | |||||
価格(参考) | 未組立品 | 13,589 円 | 15,421 円 | ||||
組立品 | 16,715 円 | 18,351 円 | 10,750 円 | 12,430 円 | |||
柱フレーム | 断面 |  |  |  |  | ||
質量 kg/m | 0.70 | 1.08 | 0.64 | 0.95 | |||
断面2次モーメント lx mm4 | 2.35×104 | 5.94×104 | 2.15×104 | 5.42×104 | |||
断面2次モーメント ly mm4 | 2.28×104 | 5.99×104 | 2.09×104 | 5.41×104 | |||
梁フレーム | 断面 |  |  |  | |||
質量 kg/m | 0.69 | 1.02 | 0.69 | ||||
断面2次モーメント lx mm4 | 2.29×104 | 5.59×104 | 4.05×104 | ||||
断面2次モーメント ly mm4 | 2.14×104 | 5.57×104 | 1.67×104, 1.64×104, 1.66×104 | ||||
Nシリーズの梁フレームは、①上面・下面：金網用 ②上面・下面：パネル用 ③上面：金網、下面：パネル用の3種ございます。
②柱フレームと梁フレームの締結方法
タッピングビス型式：CSPPNN-SUS-TP4.5-70
[ ! ]＜溝形状＞
Nシリーズ 梁フレームの溝形状は全て6シリーズ用になります。
40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
[ ! ]組み立て手順書はご用意がございません。組み立て例として>>こちらをご参照ください。
<Hシリーズ・Nシリーズ締結方法比較>
| Nシリーズ  |
Nシリーズ 梁フレームの溝形状は全て6シリーズ用になります。
40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
[ ! ]組み立て手順書はご用意がございません。組み立て例として>>こちらをご参照ください。
■フェンスネット 突起部処理の違い
中材フェンスネットをご指定いただいた場合、Hシリーズ安全柵では、組立の都合上フェンスネットの突起部の一部をカットした状態での出荷となります。
フェンスネットがはめ込みづらい場合は、フェンスネットをたわませての挿入をお試しください。
Hシリーズ
Nシリーズ
関連部品
代表商品 | |||||
画像 |  |  |  |  | |
ラインナップ
種類 | 低ハイトタイプ | 上下同パネルタイプ | 上下別パネルタイプ | 出荷日 |
安全柵ユニット |  |  |  | 部材品：3日目出荷 組立品：4日目出荷 |
Hシリーズ | ||||
本商品 | ||||
| | | 組立品：4日目出荷 （組立出荷のみ） | |
低価格安全柵ユニット | ||||
Nシリーズ | ||||
アルミフレーム総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 60日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 60日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 60日目 |
詳細情報
基本情報
【特長】
・1mm単位で寸法指定が可能
・標準3日目出荷の短納期、組立出荷品も標準4日目の短納期出荷
・寸法を選ぶだけで必要な部材が届くので設計不要、組立も簡単
・2023年4月よりブラウンスモークパネルとエキスパンドメタルを追加
・2023年9月にオレンジパネル、2026年1月にフェンスネットピッチ40を追加
・組立出荷品は金網・パネルをアルミフレームに組み付けた状態での出荷となります
注：アンカースタンドなどの付属品は別途ご購入の上、お客様にて組み付けて頂きます
ご注意
- ホワイトボード（WB3）は在庫枯渇により一時的に長納期化しております。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
- 標準品で指定できない仕様・寸法をご希望の場合は、「カタログ規格外品サービス」より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
納期
| 3 | 日目出荷 |
| 4 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜50 | 51〜75 | 76～ |
| 出荷日 | 通常 | 6日目(未組立) 7日目(組立) | お見積り |
出荷日については、こちらをご覧ください。
商品担当おすすめ
ミスミ
安全柵吊り引き戸ユニット固定柵部セット(上下同パネルタイプ)
上下同パネルタイプの安全柵吊り引き戸ユニットです。1mm単位で寸法指定ができ、寸法を選ぶだけで必要な部材が届くので設計不要、組み立ても簡単です。
安全柵ユニット(上下同パネルタイプ)のレビュー
固定の安全柵と引戸に使用
4
4.02018/01/15
セット品の為、外形状だけで必要部品が手配できるので間違いが無く重宝しています。色もシルバーと黄色が選べるのが良いですね。...もっと読む
3人が参考にしています。
ロボットの安全柵にて使用
4
4.02018/11/06
ロボットの可動範囲を囲う安全柵として購入しました。別売りのアルミフレーム用スライドドアキットを利用でき、ドア付きにしまし...もっと読む
2人が参考にしています。
安全柵の設置
4
4.02018/09/06
設備の周辺の安全対策として柵を設置するにあたり既製品ではちょうどいい寸法がなく、これなら指定寸法で作製できたので助かりま...もっと読む
2人が参考にしています。
安全柵 入場規制
2
2.02018/06/04
仕上がりも綺麗で加工無しで組付け出来ました
しかし、柵の一部に機構上の理由で端部にスペースが出来てしまいます。
仕様用途...もっと読む
2人が参考にしています。
試作装置の安全フェンス
4
4.02018/02/08
装置を囲む形で計10セット手配させて頂きました。（1箇所開閉式ドア）
1枚当たり高さ2000mm、幅800mm程度のフェ...もっと読む
2人が参考にしています。
よくあるご質問（FAQ）
Q安全柵フレーム(黄色)の塗装色番号は何ですか。
A
黄色タイプの塗装色はD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）です。
Q安全柵ユニットの構成部品を教えて下さい。
A
https://jp.misumi-ec.com/pdf/fa/2015/p2_895.pdf
をご参照ください。
をご参照ください。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
安全柵カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
安全柵ユニット(上下同パネルタイプ)
4.2通常出荷日:3日目～
ミスミ
Nシリーズ安全柵ユニット(上下同パネルタイプ)
3通常出荷日:4日目～
ミスミ
安全柵ユニット(低ハイトタイプ)
4.4通常出荷日:3日目～
ミスミ
安全柵開き戸ユニット(上下同パネルタイプ)
5通常出荷日:3日目～
ミスミ
安全柵ユニット(上下別パネルタイプ)
0通常出荷日:3日目～ミスミ
Nシリーズ安全柵ユニット(低ハイトタイプ)
4通常出荷日:4日目～
ミスミ
梁位置自由指定安全柵ユニット(1枚タイプ)
0通常出荷日:3日目～
ミスミ
安全柵スライドユニット(上下同パネルタイプ)
0通常出荷日:3日目～
ミスミ
安全柵開き戸ユニット(低ハイトタイプ)
0通常出荷日:3日目～
