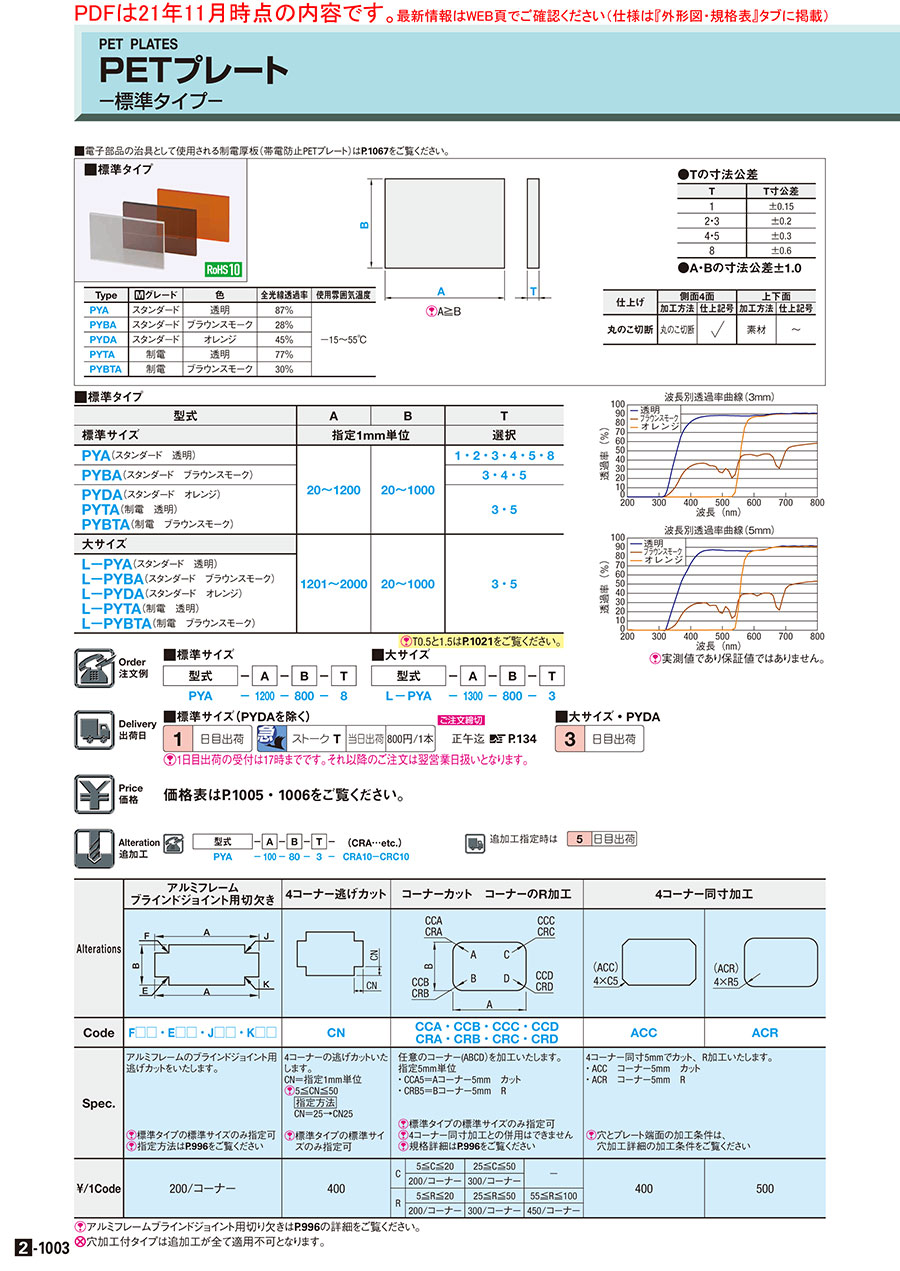

ＰＥＴプレート

[ ! ]切断部に発生したバリ除去のみ行います。
コーナー部の切創対策には4コーナー同寸加工の追加工をご指定下さい。

[ ! ]切断部に発生したバリ除去のみ行います。
コーナー部の切創対策には4コーナー同寸加工の追加工をご指定下さい。

穴加工詳細
N（通し穴）	P（皿穴）	M（ネジインサート）	穴加工条件（N・P・M）
		指定方法（例）M4－L6 [ ! ]L≦T－1 [ ! ]ネジインサートHLTSの詳細は こちら参照
ボルト 呼び径 3 4 5 6 8 10 d 3.5 4.5 5.5 6.5 9 11 d1 7.5 9.5 11.5 13.5 19 － h 2 2.5 3 3.5 5 －		■表1 ボルト 呼び径 3 4 d 3.5 4.5 L 3 4 4.5 6 6 8	呼び径 b(最小値) 3～10 2.5
Q（だるま穴）		穴加工条件 Q（だるま穴）
		＊だるま穴位置基準	[ ! ]だるま穴の加工条件　c≧5
だるま穴呼び径 5 6 8 d1 6 7 9 d2 14 16 20 h 11 12 15 [ ! ]樹脂破損防止の為に、 平座金（こちら）を ご利用ください。		＜だるま穴位置について＞ ①：bp寸法のセンターが、D寸法のセンターと一致します。 ②：1辺の穴が3つ以上の時、ピッチはd1を中心に均等割り となります。 ③：だるま穴の直径d1の中心がD（R）の中心の値と一致します。

	加工方法	表面性状
側面4面	丸のこ切断
上下面	素材

[ ! ]素材面の粗さ数値は参考値です。

■穴加工付タイプ

2H2HL4H6H8H

波長透過率曲線

波長別透過率曲線（3mm）波長別透過率曲線（5mm）

[ ! ]実測値であり保証値ではありません。

■穴数組合せタイプ（コーナー穴加工付）

[ ! ]C,D寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴・ネジインサート加工時は穴同士、もしくは端面と2.5mm以上必要です。だるま穴の際は5mm以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■穴数組合せタイプ（コーナー穴加工なし）

[ ! ]C,D,R,S寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴・ネジインサート時は穴と端面は2.5mm以上必要です。だるま穴の時は穴と端面が5mm以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■穴加工付タイプ

[ ! ]F寸の指定範囲　2H・4H選択時：d（d₁）＋2.5≦F≦A−d（d₁）−5、2HL選択時：d（d₁）/2＋2.5≦F≦A−d（d₁）/2−2.5、
6H・8H選択時：d（d₁）＋2.5≦F≦（A−d（d₁）−5）/2が必要です。
[ ! ]G寸の指定範囲　2H選択時：d（d₁）/2＋2.5≦G≦B−d（d₁）/2−2.5、2HL・4H・6H選択時：d（d₁）＋2.5≦G≦B−d（d₁）−5、
8H選択時：d（d₁）＋2.5≦G≦（B−d（d₁）−5）/2が必要です。（dは通し穴、d₁は皿穴選択のとき）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■標準タイプ

[ ! ]T0.5と1.5はこちらをご覧ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
