Nシリーズ安全柵ユニット(低ハイトタイプ)

通常単価(税別): -

税込単価: -

通常出荷日：4日目～60日目

【特長】・ミスミの従来品よりも安価で軽量な安全柵になります・2026年1月よりフェンスネットピッチ40...

詳細を確認

44.0

複合板黒色（FB3）は在庫枯渇により一時的に長納期化しております。
組立出荷のみの取り扱いになります。また、組立の締結にタッピングビスを使用しているため、再組立できません。
Nシリーズ安全柵ユニットでは、ご利用頻度の高い標準形状を、指定寸法と比較し安価な価格設定でご用意しています。Nシリーズと従来品Hシリーズの違いは▼
Nシリーズ安全柵ユニット（上下同パネルタイプ/上下別パネルタイプ）はこちら（上下同パネルタイプ、上下別パネルタイプ）。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。
数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

安全柵ユニット(上下同パネルタイプ)

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

Nシリーズ安全柵ユニット(上下同パネルタイプ)

通常出荷日：4 日目～

未確定：候補が76型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]組立出荷のみの取り扱いになりますので、型式に「K-」が付きます。
[ ! ]タッピングビスで締結した商品の組立出荷になります。ばらして使用することは推奨いたしません。
K−NFUA（シルバータイプ組立出荷）
K−NFUAY（黄色タイプ組立出荷）

ご使用にあたって
　[ ! ]Nシリーズ安全柵ユニットの梁フレームの溝形状は全て6シリーズ用になります。40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
　[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
　[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
　[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
　[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
　[ ! ]溝位置は中材別で異なります。
　[ ! ](A)部は追加工参照ください。
　[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[樹脂パネル]
　[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
　[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
　[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
　　JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[複合板]
　[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。

規格表

型式	−	中材	−	W	−	D	−	H



K-NFUA6	−	50B	−	W500	−	D700	−	H100

型式		中材選択					W (幅) 指定1mm単位	D (高さ) 指定1mm単位	H (脚下部高さ) 選択	T
TYPE	ｼﾘｰｽﾞ	フェンスネット (線径φ3.2)	樹脂パネル(t=3)			複合板 (t＝3)
			透明	ブラウンスモーク	オレンジ
(シルバータイプ組立出荷) K-NFUA	6	30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー)	PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ)	BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート)	DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ)	FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード)	160 ～ 1500	500 ～ 1030	0 100 120 150	30
	8									40
(黄色タイプ組立出荷) K-NFUAY	6									30
	8									40

[ ! ]ブラウンスモークパネルは、筐体専用樹脂パネル(PET・アクリル・ポリカーボネート)を使用しており、既存品パネル(PET・アクリル・ポリカーボネート)と色味が異なりますので、ご注意ください。

追加工

型式

中材

(

追加工

)

K-NFUA6

FS3

W500

D700

H100

UTP

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alteraction	Code	Spec.		\/1Code
下端面タップ加工	UTP	図面（A）部にタップ穴加工を行います。		360
		6シリーズ	M8深さ24(並目)
		8シリーズ	M12深さ36(並目)

構成部品

型式		構成部品
		中材	フレーム(材質：A6063S-T5) F：フェンス用 P：パネル用	締結部品
TYPE	ｼﾘｰｽﾞ			タッピングビス	数量
(シルバータイプ組立出荷) K-NFUA	6	フェンスネット樹脂パネル複合板	NFFS6-3030 NFFH（F/P/M）6-2540	＜サイズ＞ M径：4.5 長さ：70 <材質> SUS410	4
	8		NFFS8-4040 NFFH（F/P/M）6-2540
(黄色タイプ組立出荷) K-NFUAY	6		NFFSY6-3030 NFFH（F/P/M）Y6-2540
	8		NFFSY8-4040 NFFH（F/P/M）Y6-2540

NFFHF（Y）6-2540：フェンス用安全柵フレーム、NFFHP（Y）6-2540：パネル用安全柵フレーム
[ ! ]中材の材質・表面処理は下部の選定サポート情報をご参照ください。

選定サポート情報

ミスミ安全柵の特長・選定方法動画

■中材種類

中材の種類		線径・厚み	色	特徴
フェンス	フェンスネット_50ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:50×50ｍｍ、拳が入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_40ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:40×40ｍｍ、拳が入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_30ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:30×30ｍｍ、指4本入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート
樹脂パネル	PET	3mm	透明・オレンジ・ブラウンスモーク	耐衝撃性:○　耐薬品性:△　難燃性:×
	制電塩ビ	3mm	透明・オレンジ	耐衝撃性:×　耐薬品性:◎　難燃性:◎
	アクリル	3mm	透明・オレンジ・ブラウンスモーク	耐衝撃性:×　耐薬品性:○　難燃性:×
	ポリカーボネート	3mm	透明・ブラウンスモーク	耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板	ホワイトボード	3mm	白	芯材：白色発泡ポリプロピレン　表面：SGCC 表面塗装：アクリル樹脂系焼付塗装マグネット張り付く、使用雰囲気温度:0～80℃
複合板	複合板	3mm	黒・シルバー	芯材：黒色発泡ポリプロピレン樹脂　表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装使用雰囲気温度:0～80℃

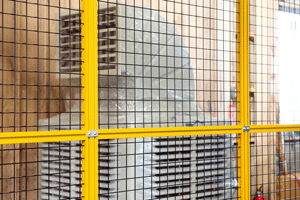

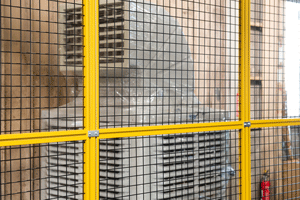

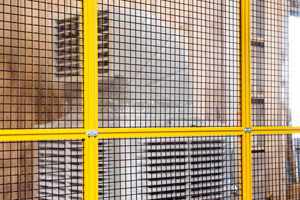

■中材フェンスネット　視認性比較

30ピッチ	40ピッチ	50ピッチ

■波長別透過率曲線

[ ! ]実測値であり保証値ではありません。

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ

HシリーズとNシリーズの違い

①NシリーズはHシリーズから　専用設計で強度を担保しつつ、従来品から低価格化！

上へ戻り

  Nシリーズはアルミ使用料を減らし、さらなる軽量化を実現しました。
  組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
  NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
  強度情報はこちらをご覧ください

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Hシリーズ・Nシリーズ　価格・質量比較
		Hシリーズ		Nシリーズ
		30角	40角	30角	40角
出荷形態		部材出荷/組立出荷		組立出荷
価格(参考)	部材出荷	13,589 円	15,421 円
価格(参考)	組立出荷	16,715 円	18,351 円	10,750 円	12,430 円
柱フレーム	断面
	質量　kg/m	0.70	1.08	0.64	0.95
	断面2次モーメント lx　mm⁴	2.35×10⁴	5.94×10⁴	2.15×10⁴	5.42×10⁴
	断面2次モーメント ly　mm⁴	2.28×10⁴	5.99×10⁴	2.09×10⁴	5.41×10⁴
梁フレーム	断面
	質量　kg/m	0.69	1.02	0.69
	断面2次モーメント lx　mm⁴	2.29×10⁴	5.59×10⁴	4.05×10⁴
	断面2次モーメント ly　mm⁴	2.14×10⁴	5.57×10⁴	1.67×10⁴, 1.64×10⁴, 1.66×10⁴

価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用　②上面・下面：パネル用　③上面：金網、下面：パネル用の3種ございます。

②柱フレームと梁フレームの締結方法

締結方法をタップ追加工+ボルトから、タップ追加工無し＋タッピングビスに変更しております。
タッピングビス使用のためフレームの分解・再組み立てはできません。
柱フレームと梁フレームでフレーム幅が異なるためフレーム間で段差がございます。

タッピングビス型式：CSPPNN-SUS-TP4.5-70

＜Hシリーズ・Nシリーズ締結方法比較＞
【Hシリーズ】	【Nシリーズ】	Nシリーズ・締結箇所イメージ図
タップ＋ボルト締結	タッピングビス締結

[ ! ]＜溝形状＞
　　Nシリーズ　梁フレームの溝形状は全て6シリーズ用になります。
　　40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。

突起部の一部を
カットした状態での出荷
となります

■フェンスネット　突起部処理の違い
中材フェンスネットをご指定いただいた場合、Hシリーズ安全柵では、組立の都合上フェンスネットの突起部の一部をカットした状態での出荷となります。

使用方法

■固定方法
アンカーを使用して固定いただけます。※アンカーは付属しません。

1列溝用　6シリーズ：3030、8シリーズ：4040をご使用いただくケース
例１.隣接する安全柵ユニットが無い場合（HFLANK6-3030）
2列溝用　6シリーズ：3060、8シリーズ：4080をご使用いただくケース
例２.隣接する安全柵ユニットを固定する場合（HFKANK6-3060）
※1列溝用を2点購入いただくよりお安くなります。

例１

例２

ご注文例

No.	商品名	型番	出荷日	数量	単価(参考)	小計(参考)	合計(参考)
①-1	Nシリーズ安全柵ユニット	K-NFUB8-50B-W1000-D1850-H150	4日目	8	12,317	98,536	345,540円
①-2	Hシリーズ安全柵ユニット	K-HFUB8-50B-W1000-D1850-H150	4日目	1	18,948	18,948
②	Nシリーズ安全柵ユニット	K-NFUB8-50B-W1370-D1850-H150	4日目	1	20,108	20,108
③	Nシリーズ安全柵ユニット	K-NFUB8-50B-W1460-D1850-H150	4日目	3	20,874	62,622
④	スライドユニット	K-HFUBQLY8-50B-W1000-D1850-H150	5日目	1	80,157	80,157
⑤	開き戸ユニット	K-HFUBHRY8-50B-W1000-D1850	5日目	1	28,475	28,475
⑥	アンカースタンド	HFLANK8-4040-SET	1日目	6	959	5,754
⑦	アンカースタンド	HFLANK8-4080-SET	1日目	11	1,278	14,058
⑧	板金ﾌﾟﾚｰﾄ	SHPTSS8-SEP	1日目	22	475	10,450
⑨	フレームキャップ	HFC8-4040-B	1日目	32	201	6,432

ラインナップ

種類	低ハイトタイプ	上下同パネルタイプ	上下別パネルタイプ	出荷日
安全柵ユニット				部材品：3日目出荷組立品：4日目出荷
Hシリーズ




	HFUA	HFUB	HFUC
				組立品：4日目出荷（組立出荷のみ）
低価格安全柵ユニット
Nシリーズ



	本商品	K-NFUB	K-NFUC

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

K-NFUA6-30B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-30S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-40B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-40S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-50B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-50S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-AC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-BAC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-BPC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-BPET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-DAC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-DPET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-DST3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-FB3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-FS3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-PC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-PET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-ST3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA6-WB3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-30B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-30S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-40B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-40S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-50B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-50S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-AC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-BAC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-BPC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-BPET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-DAC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-DPET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-DST3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-FB3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-FS3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-PC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-PET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-ST3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUA8-WB3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-30B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-30S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-40B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-40S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-50B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-50S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-AC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-BAC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-BPC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-BPET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-DAC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-DPET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-DST3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-FB3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-FS3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-PC3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-PET3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-ST3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY6-WB3-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY8-30B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY8-30S-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

K-NFUAY8-40B-W[160-1500/1]-D[500-1030/1]-H[0,100,120,150]

フレーム色

フレームサイズ

中材種類

中材(詳細)

幅 W

(mm)

高さ D

(mm)

脚下部高さ

(mm)

フレームタイプ

パネル・中材の板厚/線径

RoHS?

最小発注数量

シルバー	30角（6シリーズ）	フェンスネット	フェンスネットピッチ30mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	30角（6シリーズ）	フェンスネット	フェンスネットピッチ30mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	30角（6シリーズ）	フェンスネット	フェンスネットピッチ40mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	-	1個
シルバー	30角（6シリーズ）	フェンスネット	フェンスネットピッチ40mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	-	1個
シルバー	30角（6シリーズ）	フェンスネット	フェンスネットピッチ50mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	30角（6シリーズ）	フェンスネット	フェンスネットピッチ50mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	アクリル 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	アクリル 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	ポリカーボネート 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	PET 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	アクリル 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	PET 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	制電塩ビ 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	複合板	複合板 3mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	複合板	複合板 3mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	ポリカーボネート 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	PET 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	樹脂パネル	制電塩ビ 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	30角（6シリーズ）	複合板	ホワイトボード 3mm	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	フェンスネット	フェンスネットピッチ30mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	40角（8シリーズ）	フェンスネット	フェンスネットピッチ30mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	40角（8シリーズ）	フェンスネット	フェンスネットピッチ40mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	-	1個
シルバー	40角（8シリーズ）	フェンスネット	フェンスネットピッチ40mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	-	1個
シルバー	40角（8シリーズ）	フェンスネット	フェンスネットピッチ50mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	40角（8シリーズ）	フェンスネット	フェンスネットピッチ50mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3.2	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	アクリル 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	アクリル 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	ポリカーボネート 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	PET 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	アクリル 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	PET 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	制電塩ビ 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	複合板	複合板 3mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	複合板	複合板 3mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	ポリカーボネート 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	PET 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	樹脂パネル	制電塩ビ 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
シルバー	40角（8シリーズ）	複合板	ホワイトボード 3mm	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFS	3	10	1個
黄色	30角（6シリーズ）	フェンスネット	フェンスネットピッチ30mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	10	1個
黄色	30角（6シリーズ）	フェンスネット	フェンスネットピッチ30mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	10	1個
黄色	30角（6シリーズ）	フェンスネット	フェンスネットピッチ40mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	-	1個
黄色	30角（6シリーズ）	フェンスネット	フェンスネットピッチ40mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	-	1個
黄色	30角（6シリーズ）	フェンスネット	フェンスネットピッチ50mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	10	1個
黄色	30角（6シリーズ）	フェンスネット	フェンスネットピッチ50mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	10	1個
黄色	30角（6シリーズ）	樹脂パネル	アクリル 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	アクリル 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	ポリカーボネート 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	PET 3mm ブラウンスモーク	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	アクリル 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	PET 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	制電塩ビ 3mm オレンジ	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	複合板	複合板 3mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	複合板	複合板 3mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	ポリカーボネート 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	PET 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	樹脂パネル	制電塩ビ 3mm 透明	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	30角（6シリーズ）	複合板	ホワイトボード 3mm	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3	10	1個
黄色	40角（8シリーズ）	フェンスネット	フェンスネットピッチ30mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	10	1個
黄色	40角（8シリーズ）	フェンスネット	フェンスネットピッチ30mm シルバー	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	10	1個
黄色	40角（8シリーズ）	フェンスネット	フェンスネットピッチ40mm 黒	160 ～ 1500	500 ～ 1030	0 ～ 150	NFFSY	3.2	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	60日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	60日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	60日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

基本情報
納期・価格

基本情報

【特長】
・ミスミの従来品よりも安価で軽量な安全柵になります
・2026年1月よりフェンスネットピッチ40を追加
・2023年4月ブラウンスモークパネル、2023年9月オレンジパネルを追加
・1mm単位で寸法指定が可能
・すべて組立出荷で標準4日目の短納期出荷
・フェンスネット・パネルをアルミフレームに組み付けた状態での出荷となります

ご注意

複合板黒色（FB3）は在庫枯渇により一時的に長納期化しております。
組立出荷のみの取り扱いになります。また、組立の締結にタッピングビスを使用しているため、再組立できません。
Nシリーズ安全柵ユニットでは、ご利用頻度の高い標準形状を、指定寸法と比較し安価な価格設定でご用意しています。Nシリーズと従来品Hシリーズの違いは▼
Nシリーズ安全柵ユニット（上下同パネルタイプ/上下別パネルタイプ）はこちら（上下同パネルタイプ、上下別パネルタイプ）。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。
数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

日目出荷

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1〜50	51〜75	76〜
出荷日	通常	7日目出荷	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日について>>こちら

商品担当おすすめ

ミスミ
安全柵ユニット(上下同パネルタイプ)
上下同パネルタイプの安全柵ユニットです。1mm単位で寸法指定ができ、寸法を選ぶだけで必要な部材が届くので設計不要、組み立ても簡単です。
ミスミ
安全柵ユニット(低ハイトタイプ)
低ハイトタイプの安全柵ユニットです。1mm単位で寸法指定ができ、寸法を選ぶだけで必要な部材が届くので設計不要、組み立ても簡単です。
ミスミ
安全柵開き戸ユニット(上下同パネルタイプ)
上下同パネルタイプの安全柵開き戸ユニットです。1mm単位で寸法指定ができ、寸法を選ぶだけで必要な部材が届くので設計不要、組み立ても簡単です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

Nシリーズ安全柵ユニット(低ハイトタイプ)のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ロボット用安全柵

満足度：4.02022/09/06

柵が有る程度パターンかされた物の組み合わせで出来るので簡単に柵ができて良かった。扉なども用意されていて使いやすい。イ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 Nシリーズ安全柵ユニット(低ハイトタイプ)	自立式安全柵ユニット(低ハイトタイプ)	Nシリーズ安全柵ユニット(上下同パネルタイプ)	Nシリーズ安全柵ユニット(上下別パネルタイプ)	自立式安全柵ユニット(上下別パネルタイプ)	自立式安全柵ユニット(上下同パネルタイプ)
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	4日目〜	4日目〜	4日目〜	4日目〜	4日目〜	4日目〜
出荷形態	組立品	組立品	組立品	組立品	組立品	組立品
柵・扉種類	固定	固定	固定	固定	固定	固定
パネルタイプ	一枚パネル	一枚パネル	上下同パネル	上下別パネル	上下別パネル	上下同パネル
フレーム材質	アルミ	アルミ	アルミ	アルミ	アルミ	アルミ
材質証明書	非対象	非対象	非対象	非対象	非対象	非対象

安全柵カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

安全柵に関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

	アジャスタパッド・アンカー			フレームキャップ
代表商品	アルミフレーム用アンカースタンド板金タイプ	アルミフレーム用アンカースタンドコの字タイプ	アルミフレーム用アンカースタンド　コの字低ハイトタイプ	６シリーズ（溝幅８ｍｍ）アルミフレーム用フレームキャップ	８シリーズ(溝幅１０ｍｍ) アルミフレーム用フレームキャップ
画像

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

フレーム色

フレームサイズ

中材種類

中材(詳細)

幅 W(mm)

高さ D(mm)

脚下部高さ(mm)

タイプ

CAD

出荷日

Nシリーズ安全柵ユニット(低ハイトタイプ)

外形図・規格表

規格表

追加工

構成部品

選定サポート情報

HシリーズとNシリーズの違い

②柱フレームと梁フレームの締結方法

使用方法

ご注文例

関連部品

ラインナップ

アルミフレーム総合情報ページ

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

納期

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

安全柵カテゴリの売れ筋ランキング

安全柵に関連する通販・販売特集

技術サポート窓口

chemSHERPA
