安全柵ユニット(上下別パネルタイプ)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目～4日目
【特長】・1mm単位で寸法指定が可能・標準3日目出荷の短納期、組立出荷品も標準4日目の短納期出荷・寸法...
詳細を確認
未確定：候補が1,056型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

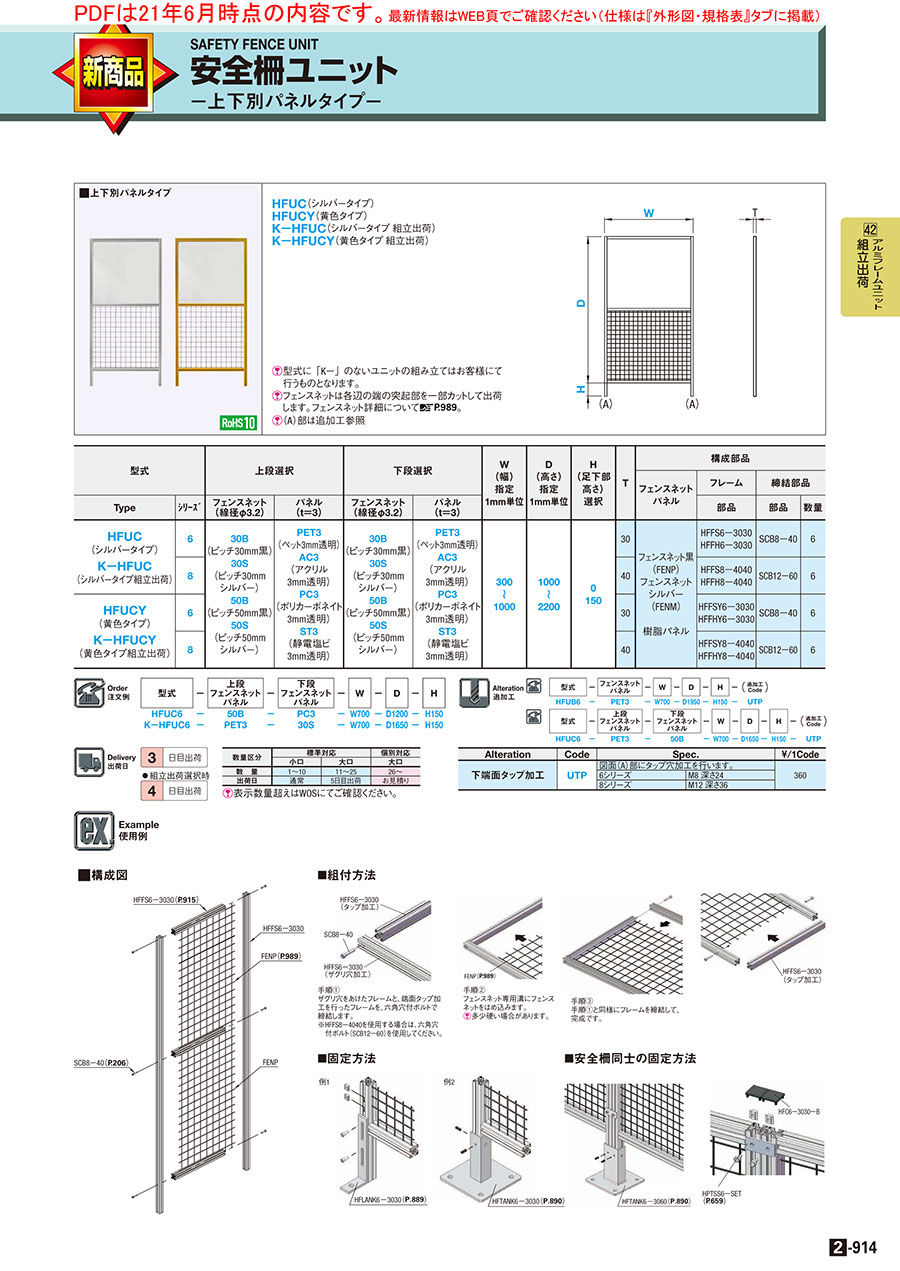

外形図・規格表
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
HFUC (シルバータイプ 部材出荷)
HFUCY (黄色タイプ 部材出荷)
K－HFUC (シルバータイプ 組立出荷)
K－HFUCY (黄色タイプ 組立出荷)
HFUCY (黄色タイプ 部材出荷)
K－HFUC (シルバータイプ 組立出荷)
K－HFUCY (黄色タイプ 組立出荷)
ご使用にあたって
[ ! ]上段、下段で同じ種類の中材を選択する場合はこちらから選定してください。
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
[ ! ](A)部にタップ加工が必要な場合は追加工欄をご参照ください。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
特注サービスについて
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、カタログ規格外品サービスにて製作可否をお問い合わせください。
[ ! ]上段、下段で同じ種類の中材を選択する場合はこちらから選定してください。
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
[ ! ](A)部にタップ加工が必要な場合は追加工欄をご参照ください。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
特注サービスについて
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、カタログ規格外品サービスにて製作可否をお問い合わせください。
規格表
| 型式 | - | ＜上段＞ 中材 | - | ＜下段＞ 中材 | - | W | - | D | - | H | |||
| HFUC6 K-HFUC8 | - - | 50B FS3 | - - | PET3 N | - - | W700 W1000 | - - | D1000 D2300 | - - | H 0 H120 | |||
型式 | 上段_中材選択ー下段_中材選択 | W (幅) 指定1mm単位 | D (高さ) 指定1mm単位 | H (脚下部高さ) 選択 | T | 構成部品 | |||||||
中材 | フレーム (材質：A6063S-T5) | 締結部品 | |||||||||||
TYPE | ｼﾘｰｽﾞ | フェンスネット | 樹脂パネル | 複合板 | なし | ボルト | 数量 | ||||||
(線径φ3.2) | (t＝3) | (t＝3) | |||||||||||
(シルバータイプ 部材出荷) HFUC (シルバータイプ 組立出荷) K-HFUC | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST3 (制電塩ビ) | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | N (中材なし) | 0 100 120 150 | 30 | 6 | |||||
1000 | |||||||||||||
8 | ～ | 40 | 6 | ||||||||||
2500 | |||||||||||||
160 | ※複合板・樹脂パネルが入る場合 | ||||||||||||
～ | W≧1001の時D≦2000 | ||||||||||||
(黄色タイプ 部材出荷) HFUCY (黄色タイプ 組立出荷) K-HFUCY | 6 | 1500 | 30 | 6 | |||||||||
※フェンスネットのみの場合 | |||||||||||||
W≧1001の時D≦2200 | |||||||||||||
W≧1201の時D≦2000 | |||||||||||||
8 | 40 | 6 | |||||||||||
追加工
| 型式 | - | ＜上段＞ 中材 | - | ＜下段＞ 中材 | - | W | - | D | - | H | - | （追加工） | |||
| HFUC6 | - | 50B | - | PET3 | - | W700 | - | D1000 | - | H150 | - | UTP | |||
| Alteration | Code | Spec. | ￥/1Code | |
| 下端面タップ加工 | UTP | 図面（A）部にタップ穴加工を行います。 | 360 | |
| 6シリーズ | M8深さ24 | |||
| 8シリーズ | M12深さ36 | |||
選定サポート情報
中材の種類 | 線径・厚み | 色 | 特徴 | |
フェンス | フェンスネット_50ピッチ | 3.2mm | 黒・シルバー | 隙間:50×50ｍｍ、拳が入らない |
| フェンスネット_30ピッチ | 3.2mm | 黒・シルバー | 隙間:30×30ｍｍ、指4本入らない | |
樹脂パネル | PET | 3mm | 透明 | 耐衝撃性:○ 耐薬品性:△ 難燃性:× |
| 制電塩ビ | 3mm | 透明 | 耐衝撃性:× 耐薬品性:◎ 難燃性:◎ | |
| アクリル | 3mm | 透明 | 耐衝撃性:× 耐薬品性:○ 難燃性:× | |
| ポリカーボネート | 3mm | 透明 | 耐衝撃性:◎ 耐薬品性:△ 難燃性:△ | |
複合板 | ホワイトボード | 3mm | 白 | 芯材：白色発泡ポリプロピレン 表面：SGCC 表面塗装：アクリル樹脂系焼付塗装 マグネット張り付く、使用雰囲気温度:0～80℃ |
| 複合板 | 3mm | 黒・シルバー | 芯材：黒色発泡ポリプロピレン樹脂 表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装 使用雰囲気温度:0～80℃ | |
使用方法
 |
|
■組付方法
手順1
ザグリ穴をあけたフレームと、端面タップ加工を行ったフレームを、六角穴付ボルトで締結します。
※HFFS8-4040を使用する場合は、六角穴付ボルト（SCB12-60）を使用してください。
手順2
フェンスネット専用溝にフェンスネットをはめ込みます。
※多少硬い場合があります。
手順3
フレーム溝にフェンスネットをはめ込み、手順1と同様ボルトで締結します。
手順4
手順3と同様にフレームを締結して、完成です。
■固定方法
例1
例2
■安全柵同士の固定方法
| 固定方法 | 例1：アンカースタンド板金タイプ | HFLANK6-3030-SET |
| 例2：アンカースタンド4点タイプ | HFTANK6-3030-SET | |
| 安全柵同士の固定方法 | アンカースタンド4点タイプ | HFTANK6-3060-SET |
| フレームキャップ | HFC6-3030-B | |
| 板金 | HPTSS6-SET |
HシリーズとNシリーズの違い
①NシリーズはHシリーズから 専用設計で強度を担保しつつ、従来品から低価格化！
Nシリーズはアルミ使用料を減らし、さらなる軽量化を実現しました。
組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
強度情報はコチラをご覧ください。
組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
強度情報はコチラをご覧ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用 ②上面・下面：パネル用 ③上面：金網、下面：パネル用の3種ございます。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Hシリーズ・Nシリーズ 価格・質量比較 | |||||||
Hシリーズ | Nシリーズ | ||||||
30角 | 40角 | 30角 | 40角 | ||||
出荷形態 | 未組立品/組立品 | 組立品 | |||||
価格(参考) | 未組立品 | 13,589 円 | 15,421 円 | ||||
組立品 | 16,715 円 | 18,351 円 | 10,750 円 | 12,430 円 | |||
柱フレーム | 断面 |  |  |  |  | ||
質量 kg/m | 0.70 | 1.08 | 0.64 | 0.95 | |||
断面2次モーメント lx mm4 | 2.35×104 | 5.94×104 | 2.15×104 | 5.42×104 | |||
断面2次モーメント ly mm4 | 2.28×104 | 5.99×104 | 2.09×104 | 5.41×104 | |||
梁フレーム | 断面 |  |  |  | |||
質量 kg/m | 0.69 | 1.02 | 0.69 | ||||
断面2次モーメント lx mm4 | 2.29×104 | 5.59×104 | 4.05×104 | ||||
断面2次モーメント ly mm4 | 2.14×104 | 5.57×104 | 1.67×104, 1.64×104, 1.66×104 | ||||
Nシリーズの梁フレームは、①上面・下面：金網用 ②上面・下面：パネル用 ③上面：金網、下面：パネル用の3種ございます。
②柱フレームと梁フレームの締結方法
- 締結方法をタップ追加工+ボルトから、タップ追加工無し＋タッピングビスに変更しております。
- タッピングビス使用のためフレームの分解・再組み立てはできません。
- 柱フレームと梁フレームでフレーム幅が異なるためフレーム間で段差がございます。
タッピングビス型式：CSPPNN-SUS-TP4.5-70
[ ! ]＜溝形状＞
Nシリーズ 梁フレームの溝形状は全て6シリーズ用になります。
40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
<Hシリーズ・Nシリーズ締結方法比較>
| Nシリーズ  |
Nシリーズ 梁フレームの溝形状は全て6シリーズ用になります。
40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
関連部品
代表商品 | |||||
画像 |  |  |  |  | |
ラインナップ
種類 | 低ハイトタイプ | 上下同パネルタイプ | 上下別パネルタイプ | 出荷日 |
安全柵ユニット |  |  |  | 部材品：3日目出荷 組立品：4日目出荷 |
Hシリーズ | ||||
本商品 | ||||
| | | 組立品：4日目出荷 （組立出荷のみ） | |
低価格安全柵ユニット | ||||
Nシリーズ | ||||
アルミフレーム総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・1mm単位で寸法指定が可能
・標準3日目出荷の短納期、組立出荷品も標準4日目の短納期出荷
・寸法を選ぶだけで必要な部材が届くので設計不要、組立も簡単
・2022年10月より指定可能な幅と高さ寸法を大幅拡張
・組立出荷品はフェンスネット・パネルをアルミフレームに組み付けた状態での出荷となります
注：アンカースタンドなどの付属品は別途ご購入の上、お客様にて組み付けて頂きます
納期・価格
納期
| 3 | 日目出荷 |
| 4 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜10 | 11〜25 | 26～ |
| 出荷日 | 通常 | 5日目出荷 | お見積り |
出荷日については、こちらをご覧ください。
