ミスミ

Nシリーズ安全柵ユニット(上下別パネルタイプ)

通常単価(税別): -

税込単価: -

通常出荷日：4日目～60日目

【特長】・ミスミの従来品よりも安価で軽量な安全柵になります・2026年1月よりフェンスネットピッチ40...

詳細を確認

複合板黒色（FB3）は在庫枯渇により一時的に長納期化しております。
組立出荷のみの取り扱いになります。また、組立の締結にタッピングビスを使用しているため、再組立できません。
Nシリーズ安全柵ユニットでは、ご利用頻度の高い標準形状を、指定寸法と比較し安価な価格設定でご用意しています。
Nシリーズ安全柵ユニット（上下同パネルタイプ/低ハイトタイプ）はこちら（上下同パネルタイプ、低ハイトタイプ）。
数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

安全柵ユニット(上下同パネルタイプ)

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

Nシリーズ安全柵ユニット(上下同パネルタイプ)

通常出荷日：4 日目～

未確定：候補が1,540型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

K−NFUC（シルバータイプ組立出荷）
K−NFUCY（黄色タイプ組立出荷）

ご使用にあたって
　[ ! ]組立出荷のみの取り扱いになりますので、型式に「K-」が付きます。
　[ ! ]タッピングビスで締結した商品の組立出荷になります。ばらして使用することは推奨いたしません。
　[ ! ]溝位置は中材別で異なります。
　[ ! ]上段、下段で同じ種類の中材を選択する場合は、こちらから選定ください。
　[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
　[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
　[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
　[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
　[ ! ]Nシリーズ　梁フレームの溝形状は全て6シリーズ用になります。40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
　[ ! ](A)部は追加工参照ください。
[樹脂パネル]
　[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
　[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
　[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
　[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
特注サービスについて
　[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、カタログ規格外品サービスにて製作可否をお問い合わせください。

規格表

型式	-	＜上段＞中材	-	＜下段＞中材	-	W	-	D	-	H
K-NFUC6	−	50B	−	PET3	−	W700	−	D1000	−	H100
K-NFUCY6	−	PET3	−	N	−	W1000	−	D2500	−	H120

型式		上段_中材選択ー下段_中材選択						W (幅) 指定1mm単位	D (高さ) 指定1mm単位	H (脚下部高さ) 選択	T
TYPE	ｼﾘｰｽﾞ	フェンスネット (線径φ3.2)	樹脂パネル (t=3)			複合板 (t＝3)	なし
			透明	ブラウンスモーク	オレンジ
(シルバータイプ組立出荷) K-NFUC	6	30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー)	PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ)	BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート)	DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ)	FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード)	N (中材なし)	160 ～ 1500	1000 ～ 2500 ※複合板・樹脂パネルが入る場合 W≧1001の時D≦2000 ※フェンスネットのみの場合 W≧1001の時D≦2200 W≧1201の時D≦2000	0 100 120 150	30
	8										40
(黄色タイプ組立出荷) K-NFUCY	6										30
	8										40

[ ! ]ブラウンスモークパネルは、筐体専用樹脂パネル(PET・アクリル・ポリカーボネート)を使用しており、既存品パネル(PET・アクリル・ポリカーボネート)と色味が異なりますので、ご注意ください。

追加工

型式

＜上段＞
中材

＜下段＞
中材

(

追加工

)

K-NFUC6

−

FS3

−

W700

−

D1000

−

H100

UTP

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alteraction	Code	Spec.		\/1Code
下端面タップ加工	UTP	図面（A）部にタップ穴加工を行います。		360
		6シリーズ	M8深さ24(並目)
		8シリーズ	M12深さ36(並目)

構成部品

型式		構成部品
		中材	フレーム (材質：A6063S-T5)	締結部品
TYPE	ｼﾘｰｽﾞ			タッピングビス	数量
(シルバータイプ組立出荷) K-NFUC	6	フェンスネット樹脂パネル複合板	NFFS6-3030 NFFH（F/P/M）6-2540	＜サイズ＞ M径：4.5 長さ：70 <材質> SUS410	6
	8		NFFS8-4040 NFFH（F/P/M）6-2540
(黄色タイプ組立出荷) K-NFUCY	6		NFFSY6-3030 NFFH（F/P/M）Y6-2540
	8		NFFSY8-4040 NFFH（F/P/M）Y6-2540

NFFHF（Y）6-2540：フェンス用安全柵フレーム、NFFHP（Y）6-2540：パネル用安全柵フレーム

使用方法

■固定方法
アンカーを使用して固定いただけます。※アンカーは付属しません。

1列溝用　6シリーズ：3030、8シリーズ：4040をご使用いただくケース
例１.隣接する安全柵ユニットが無い場合（HFLANK6-3030）
2列溝用　6シリーズ：3060、8シリーズ：4080をご使用いただくケース
例２.隣接する安全柵ユニットを固定する場合（HFKANK6-3060）
※1列溝用を2点購入いただくよりお安くなります。

例１

例２

ご注文例

No.	商品名	型番	出荷日	数量	単価(参考)	小計(参考)	合計(参考)
①-1	Nシリーズ安全柵ユニット	K-NFUB8-50B-W1000-D1850-H150	4日目	8	12,317	98,536	345,540円
①-2	Hシリーズ安全柵ユニット	K-HFUB8-50B-W1000-D1850-H150	4日目	1	18,948	18,948
②	Nシリーズ安全柵ユニット	K-NFUB8-50B-W1370-D1850-H150	4日目	1	20,108	20,108
③	Nシリーズ安全柵ユニット	K-NFUB8-50B-W1460-D1850-H150	4日目	3	20,874	62,622
④	スライドユニット	K-HFUBQLY8-50B-W1000-D1850-H150	5日目	1	80,157	80,157
⑤	開き戸ユニット	K-HFUBHRY8-50B-W1000-D1850	5日目	1	28,475	28,475
⑥	アンカースタンド	HFLANK8-4040-SET	1日目	6	959	5,754
⑦	アンカースタンド	HFLANK8-4080-SET	1日目	11	1,278	14,058
⑧	板金ﾌﾟﾚｰﾄ	SHPTSS8-SEP	1日目	22	475	10,450
⑨	フレームキャップ	HFC8-4040-B	1日目	32	201	6,432

選定サポート情報

中材の種類		線径・厚み	色	特徴
フェンス	フェンスネット_50ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:50×50ｍｍ、拳が入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_40ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:40×40ｍｍ、拳が入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_30ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:30×30ｍｍ、指4本入らない黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装シルバー　材質：SS400、表面処理：三価クロメート
樹脂パネル	PET	3mm	透明・オレンジ・ブラウンスモーク	耐衝撃性:○　耐薬品性:△　難燃性:×
	制電塩ビ	3mm	透明・オレンジ	耐衝撃性:×　耐薬品性:◎　難燃性:◎
	アクリル	3mm	透明・オレンジ・ブラウンスモーク	耐衝撃性:×　耐薬品性:○　難燃性:×
	ポリカーボネート	3mm	透明・ブラウンスモーク	耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板	ホワイトボード	3mm	白	芯材：白色発泡ポリプロピレン　表面：SGCC 表面塗装：アクリル樹脂系焼付塗装マグネット張り付く、使用雰囲気温度:0～80℃
複合板	複合板	3mm	黒・シルバー	芯材：黒色発泡ポリプロピレン樹脂　表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装使用雰囲気温度:0～80℃

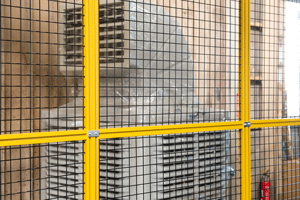

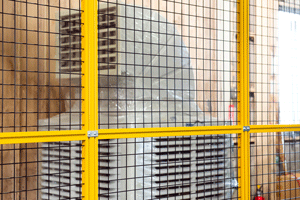

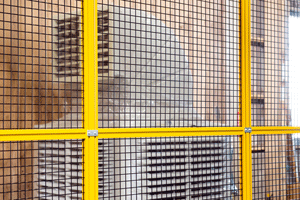

■中材フェンスネット　視認性比較

30ピッチ	40ピッチ	50ピッチ

■波長別透過率曲線

[ ! ]実測値であり保証値ではありません。

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ

HシリーズとNシリーズの違い

①NシリーズはHシリーズから　専用設計で強度を担保しつつ、従来品から低価格化！

  Nシリーズはアルミ使用料を減らし、さらなる軽量化を実現しました。
  組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
  NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
  強度情報はコチラをご覧ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Hシリーズ・Nシリーズ　価格・質量比較
		Hシリーズ		Nシリーズ
		30角	40角	30角	40角
出荷形態		未組立品/組立品		組立品
価格(参考)	未組立品	13,589 円	15,421 円
価格(参考)	組立品	16,715 円	18,351 円	10,750 円	12,430 円
柱フレーム	断面
	質量　kg/m	0.70	1.08	0.64	0.95
	断面2次モーメント lx　mm⁴	2.35×10⁴	5.94×10⁴	2.15×10⁴	5.42×10⁴
	断面2次モーメント ly　mm⁴	2.28×10⁴	5.99×10⁴	2.09×10⁴	5.41×10⁴
梁フレーム	断面
	質量　kg/m	0.69	1.02	0.69
	断面2次モーメント lx　mm⁴	2.29×10⁴	5.59×10⁴	4.05×10⁴
	断面2次モーメント ly　mm⁴	2.14×10⁴	5.57×10⁴	1.67×10⁴, 1.64×10⁴, 1.66×10⁴

価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用　②上面・下面：パネル用　③上面：金網、下面：パネル用の3種ございます。

②柱フレームと梁フレームの締結方法

締結方法をタップ追加工+ボルトから、タップ追加工無し＋タッピングビスに変更しております。
タッピングビス使用のためフレームの分解・再組み立てはできません。
柱フレームと梁フレームでフレーム幅が異なるためフレーム間で段差がございます。

タッピングビス型式：CSPPNN-SUS-TP4.5-70

＜Hシリーズ・Nシリーズ締結方法比較＞
【Hシリーズ】	【Nシリーズ】	Nシリーズ・締結箇所イメージ図
タップ＋ボルト締結	タッピングビス締結

[ ! ]＜溝形状＞
　　Nシリーズ　梁フレームの溝形状は全て6シリーズ用になります。
　　40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。

突起部の一部を
カットした状態での出荷
となります

■フェンスネット　突起部処理の違い
中材フェンスネットをご指定いただいた場合、Hシリーズ安全柵では、組立の都合上フェンスネットの突起部の一部をカットした状態での出荷となります。

ラインナップ

種類	低ハイトタイプ	上下同パネルタイプ	上下別パネルタイプ	出荷日
安全柵ユニット				部材品：3日目出荷組立品：4日目出荷
Hシリーズ




	HFUA	HFUB	HFUC
				組立品：4日目出荷（組立出荷のみ）
低価格安全柵ユニット
Nシリーズ



	K-NFUA	K-NFUB	本商品
