安全柵ユニット（低ハイトタイプ）

HFUA（シルバータイプ）
HFUAY（黄色タイプ）
K－HFUA（シルバータイプ 組立出荷）
K－HFUAY（黄色タイプ 組立出荷）

[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細について>>こちら。
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
[ ! ](A)部は追加工参照
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
      JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。

型式

選択

W (幅) 指定 1mm単位

D (高さ) 指定 1mm単位

H (脚下部 高さ) 選択 mm

T

TYPE

ｼﾘｰｽﾞ

フェンスネット (線径φ3.2)

エキスパンドメタル

パネル　(t=3)

複合板 (t＝3)

なし

ソロバン目

タタミ目

透明

ブラウンスモーク

オレンジ

HFUA (シルバータイプ) K-HFUA (シルバータイプ 組立出荷)

6

30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー)

X32B (XS32　黒) X32S (XS32　シルバー) X42B (XS42　黒) X42S (XS42　シルバー)

X32BV (XS32　黒) X32SV (XS32　シルバー) X42BV (XS42　黒) X42SV (XS42　シルバー)

PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ)

BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート)

DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ)

FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード)

N (パネルなし)

160 ～ 1500 エキスパンドメタル選択時 160 ～ 1000

500 ～ 1030

0 100 120 150

30

8

40

HFUAY (黄色タイプ) K-HFUAY (黄色タイプ 組立出荷)

6

30

8

40

[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

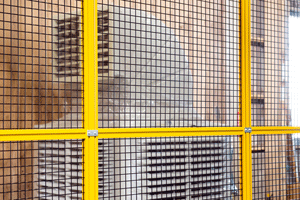

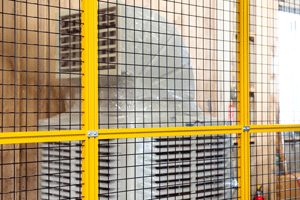

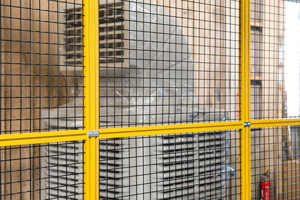

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ

  Nシリーズはアルミ使用量を減らし、さらなる軽量化を行っています。
  組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
  NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
  強度情報はコチラをご覧ください

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Hシリーズ・Nシリーズ　価格・質量比較
		Hシリーズ		Nシリーズ
		30角	40角	30角	40角
出荷形態		未組立品/組立品		組立品
価格(参考)	未組立品	13,589 円	15,421 円
	組立品	16,715 円	18,351 円	10,750 円	12,430 円
柱フレーム	断面
	質量　kg/m	0.70	1.08	0.64	0.95
	断面2次モーメント lx　mm4	2.35×104	5.94×104	2.15×104	5.42×104
	断面2次モーメント ly　mm4	2.28×104	5.99×104	2.09×104	5.41×104
梁フレーム	断面
	質量　kg/m	0.69	1.02	0.69
	断面2次モーメント lx　mm4	2.29×104	5.59×104	4.05×104
	断面2次モーメント ly　mm4	2.14×104	5.57×104	1.67×104, 1.64×104, 1.66×104

価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用　②上面・下面：パネル用　③上面：金網、下面：パネル用の3種ございます。

タッピングビス型式：CSPPNN-SUS-TP4.5-70

<Hシリーズ・Nシリーズ締結方法比較> 【Hシリーズ】 タップ＋ボルト締結   【Nシリーズ】 タッピングビス締結

Nシリーズ 締結箇所イメージ図

[ ! ]＜溝形状＞
　　Nシリーズ　梁フレームの溝形状は全て6シリーズ用になります。
　　40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
