アクチュエータを用いて運動制御するLCA（ローコストオートメーション）では、センサを用いて位置や速度などの制御を行います。このとき、センサの位置を計測対象に正しく配置させることが、センサの適正感度を得る為に重要です。
センサの種類と取り付け方法
（1）センサの定義と種類
センサの定義は次のようになります。
この物理現象の入力（例えば、ものの有り無し、速度、圧力変動、その他）を正確にキャッチするために、センサの設置位置を適切に調整しなければなりません。
（2）位置検出センサの種類と位置調整の勘所
位置検出センサについては第122回で解説していますが、次の種類が挙げられます。
（3）位置検出センサの取付け方法
- 1軸直動機構の場合、位置検出センサは、両端の駆動限界用リミットスイッチ（2個）と駆動原点設定用（1個）の合計3個のセンサが使用されます。
-

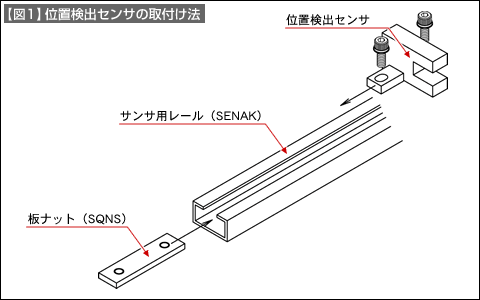

センサの位置決めには、[1] レール、[2] 板ナットを使用するのが便利です。使用方法は【図1】、【写真1】参照。

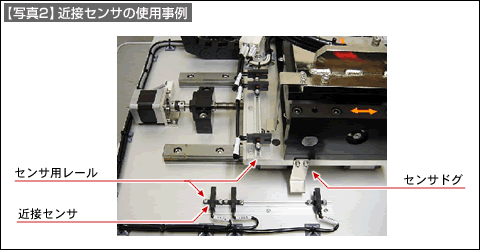

- 【写真2】は、X-Yテーブルの2軸に配置された位置検出センサ／レール／板ナットです。
