No.000317 穴深さ検査治具

IDEA NOTE ワークの治具への投入容易化

治具スライダでワークを投入することにより、検査位置への投入を容易にしている

IDEA NOTE スピーディなワーク投入・取り出し

ワーク受けが手前側1本にして、ワークの投入・取り出しを容易にしている

IDEA NOTE 金型部品の流用

検査用のピンとして、プラ型用のエジェクタピンを流用している

CADデータ・簡易図面データ利用規定

本規定は、株式会社ミスミ（以下「当社」といいます）が運営するWebサイト「MISUMIサイト」（以下「当サイト」といいます）に掲載されているCADデータ・簡易図面データをダウンロードする場合のご利用条件を定めたものです。お客さまは当サイトに掲載されているCADデータ・簡易図面データをダウンロードする場合、本規定に同意したものとみなされます。

1. データの利用目的

株式会社ミスミは、当サイトに掲載する各種データを、お客さまが以下の目的に利用するため（以下「利用目的」といいます）に提供しています。
(1) CADデータ（3D CADデータおよび2D CADデータをいいます）：　CADを用いたレイアウト設計において、当社または当社取り扱いメーカーの商品（以下「商品」といいます）の干渉・形状等を簡便に確認するため
(2) 簡易図面データ(PDF)：商品の仕様を簡便に確認するため

2. データの特性

CADデータおよび簡易図面データ（以下総称して「データ」といいます）のうち、公差・表面の粗さ・面取り等については、実際の商品の形状と異なる場合があります。
また、データの容量を軽くし、安定したデータの提供を維持するため、一部の商品につきましては油溝形状やねじ、ばね形状等を省略したデータとなっている場合がございます。あらかじめご了承のうえご利用ください。

3. 免責事項

当社は、データの作成にあたり十分な注意をしておりますが、上述のデータの特性等により、データの正確性、完全性、安全性、およびお客さまにおける有用性等をいかなる保証をするものではありません。また、当社は予告・通知なしにデータを変更、追加または削除することがあります。当社は、理由の如何に関わらず、データの利用、変更および削除により生じるいかなる損害に対しても責任を負うものではありません。
当社は、当社サイトにおいて複数の部品を組み合わせた設計事例のデータをお客さまに提供する場合があります。その場合の品質・正確性・機能・安全性・信頼性等については一切保証いたしませんので予めご了承ください。
当社はお客さまに対し、ダウンロードいただいたデータの利用の停止及び破棄を依頼することができるものとし、そのような依頼があった場合、お客さまは当社の依頼に基づき、速やかにデータの利用の停止または破棄するものとします。

4. 禁止事項

お客さまは、データの全部または一部について、次の各号に掲げる行為をすることはできません。
(1) 当社グループおよび当社が認める者以外の第三者に対し、商品の見積依頼または注文を行うこと
(2) 第三者に利用させ、または自らの営業活動に利用して、第三者から商品の見積依頼もしくは注文を受けること
(3) 当社の承諾なく、データに関連する当サイトへのリンクを、自らのWebサイト等に表示すること
(4) 利用目的の範囲を超えて利用すること
(5) 利用目的のために必要な範囲を超えて複製すること
(6) 修正、改変、改ざん、翻訳または翻案すること
(7) 販売、譲渡、貸与、再利用許諾、または公衆送信その他の方法で、第三者に提供することおよび利用させること
(8) 内容を改変、リバースエンジニアリング、逆コンパイル、逆アッセンブル、その他解析すること
(9) 当社に無断で一般に公開または展示すること
(10) 当社と同一または類似する商品及びサービスを提供する目的で利用すること
(11) 大量にデータを取得する等により当サイトに負荷をかける行為を行うこと

5. 著作権等

データに関する権利（特許権、著作権等の知的財産権を含みます。以下同様。）は、当社または当社にデータを提供した第三者（取り扱いメーカーを含みます）に帰属します。お客さまは、本規定に従うことを条件として、データに関して利用目的の範囲内での非独占的かつ無償の利用が許諾されます。データダウンロードにより、データに含まれる知的財産権がお客さまに移転するものではありません。当社の事前の許可を得ることなく、利用目的以外にデータを利用（複製、譲渡、貸与、翻案等を含む）することはできません。
利用目的、本規約および法令等に違反したデータの利用が認められた場合、当社は、利用者に対しデータおよび当サイトの利用を禁止するほか、法的措置を取る場合があります。

6. 第三者規定

第三者（取り扱いメーカーを含みます）が権利を有するデータやデータ作成・閲覧ソフトウェアを利用する場合は、別途、第三者が定める規定に同意しなければデータやソフトウェアが利用できない場合がございます。またこの場合、当社は当該第三者のデータ及びソフトウェアの瑕疵、権利侵害等については、一切の責任を負いません。

7. 輸出管理

お客様がデータを直接、もしくは間接的に海外へ提供する場合、お客様ご自身の責任において「外国為替及び外国貿易法」ならびに適用される全ての法令・規則を遵守していただく必要があります。

8. 規定改定

当社は、当社の裁量により、本規定の改定、変更及び修正（以下「改定等」といいます）を行うことができるものとします。
当社は、本規定の改定等にあたり、改定等の効力発生日の前までに、改定等の内容および効力発生日その他必要な事項を当サイトの「重要なお知らせ」（URL：https://jp.misumi-ec.com/news/topics/important/）に掲示する方法その他相当な方法で周知します。
本規定の改定等は、周知の際に定める効力発生日から適用されるものとします。

9. 条項一部無効または合意対象除外時の取扱い

本規定のいずれかの条項が制定法、命令、規則等の適用法に基づいて無効または合意対象の除外になる場合には、当該条項は適用法の遵守に必要な範囲でのみ、修正または削除されたものとみなします。本規定のその他の条項は全面的に有効に存続するものとします。

10．その他

お客さまが本規定に違反した場合、当社はお客さまに対して当社の損害および費用（弁護士費用を含む）を請求できるものとします。
本規定は、日本法に従って解釈されるものとします。データの利用ならびに本規定に関する紛争が生じた場合、東京地方裁判所を第一審の専属的合意管轄裁判所とします。

改定日：2025年01月20日

次回から表示しない
- 同意する
- 同意しない
CADデータダウンロード

CADデータダウンロード: ファイル形式

ダウンロードありがとうございます。

こちらの事例がお役に立てたようでしたら、
Good IDEAボタンをクリックしてください。

今後更にご利用頂ける事例を掲載していくための、
データとして利用させて頂きます。

Good IDEA!
CADデータに関する留意事項
1. アセンブリデータは構想設計段階の組立図で、構造を説明するためのものです。従って、詳細な部品形状は、各種設計条件を加味して仕上げられたものではありません。
  データの一部を流用される際は、ご設計中の条件に適合した仕様に編集してください。
2. ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
  サブアセンブリ単位で流用、編集できるように構成することを意図しています。
3. 製作部品は寸法や形状を編集しやすいスケッチ、ヒストリーを心がけて作成しています。
4. ユニットに使用している他社購入品CADデータは、カタログを参照し、ミスミ監修にてオリジナルで作成しています。
ページトップへ戻る

※ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
サブアセンブリ単位で流用、編集できるように構成することを意図しています。

仕様

目的・動作

ワークの穴の深さを容易に検査(設定値より穴の深いワークは良品と判別する)
金型変更時の初期検査や、鋳抜きピンの疲労限界による折れなどで不良が発生する(それを後工程に流さない為に抜取検査をする)
上下治具とも退避が容易で、ワーク取付から検査までの段取りが早く行える
両手作業により検査ピンの高さまで目を持っていきピンの浮き上がりを目視で確認する
動作
- 1. ワークセット
- 2. ワークを検査位置へ
- 3.位置決めピンを挿入
- 4. 上ベースを下げる（ストッパに当たるまで）
- 5. エジェクタピンの浮き上がりの有無を目視で確認
  (エジェクタピンは常に挿したまま)

環境・操作性

直動ガイドとばねを利用した手動機構
抜き取り検査で使用する(使用しない時、位置決めピンはピン用ブッシュに差込んで保管）
エジェクタピンの浮上がりを目視で確認し、ワークの合否を判定
目視判定がしやすいよう、作業者により設置高さを検討する必要がある

対象ワーク

ワーク：ダイキャスト部品
外形寸法：130×125×56.5[mm]
質量：350[g]

特徴

動作仕様・寸法

外観寸法：L525×W300×H234[mm]

必要精度・荷重

必要精度
- ワーク中の基準穴(Φ6[mm])２箇所を基準にしたとき、ワーク中の穴の深さが10[mm]以上
- 検査穴精度±1[mm]に対して位置決め穴精度±0.5[mm]にすることでエジェクタピンの挿入が可能

主要部品の選定根拠

圧縮ばね
- ワークセット時の上側治具総重量を保持出来るばね
  13.2[mm]のたわみで反力26.4[N]
- 手動で押さえる際必要な力以下の反力
  ストローク12[mm]で反力30[N]以下

設計ポイント

主要部品の計算工程

ワークセットおよび検査時に適正なばね力を有すかを検証する
圧縮ばね
- 条件値：
  上側治具部総重量：F=2.68[kg]=26.3[N]
  ワークセット時のばねたわみ：δ1=14[mm]
  検査時のばねたわみ：δ2=27.5[mm]
  ばね本数：A=2[本]
- ワークセット時の上側治具部総重量を押し返すばね力：F1
  反力：F=k･δ1･A
  k=F/(δ1×A)=26.3/(14×2)=0.94[N/mm]
  ばね定数：k=1[N/mm]、自由長：80[mm]のばねを選定
  F1=k･δ1･A=1x14x2=28[N]≧26.3[N]より、成り立つ
- 検査時の手動で押さえる際必要な力：F3
  手動で押さえる際必要な力：30[N]以下
  検査時の反力：F2=k･δ2･A=1×27.5×2=55[N]
  F3=F2-F=55[N]-26.3[N]=28.7[N]≦30[N]より、成り立つ

構造の作り込みと設計の勘所

位置決めピンの先端がテーパ状になっている為、ワークがずれていても位置決めピンに倣うことができる
4本の支柱の内、2本だけをベースプレートにインローすることで上部プレートの位置決めをしている
上部プレートの肉抜きは軽量化及びばねとの釣り合いを目的としている

検索コード：#UL317

部品リスト

No.	部品名	ミスミ型式 (商品詳細は下記型式をクリック)	数量
1	治具スライダー	JGL250	1
2	シャフト	SFJT20-191-M6	2
3	シャフト	SFJ20-180	2
4	シャフトホルダ	STHWCB20	4
5	無給油ブッシュ	MPFZ20-20	4
6	丸線コイルスプリング	WF27-80	2
7	金属ワッシャ	WSSM35-20-3	4
8	円形支柱	ETKF15-53.5-M6-N6-LKC	2
9	円形支柱	ETKF15-30-M6-N6-LKC	1
10	高さ調整ピン	JPHAF6-10-8	3
11	円形支柱	ETKR12-90	1
12	ウレタン付ストッパボルト	UNAH6-15	1

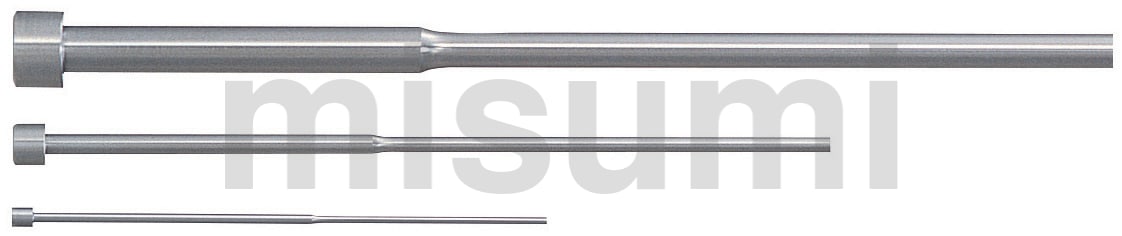

13	段付エジェクタピン	EHSFE6-75-P4-N55	4
14	位置決めピン用ブッシュ	JBNM8-16	2
15	位置決めピン用ブッシュ	JBNM6-16	4
16	六角穴付止めねじ	MSSU4-4	8
17	ノックピン	MS6-15	5
18	アングル取手	UHFNA120	2
19	ばね座金・平座金組込六角穴付ボルト	SCBS6-15	2
20	ばね座金・平座金組込六角穴付ボルト	SCBS6-20	16
21	ばね座金・平座金組込六角穴付ボルト	SCBS5-25	4
22	金属カラー	FSASC-V21-D27-L54	2

上記の部品リストには、ミスミ部品のみをご案内しております。
部品リストダウンロード（CSV）では、ミスミ部品以外の他社メーカー品、加工品のリストもダウンロード頂けます。
